可3D打印四旋翼飞行器机架结构设计

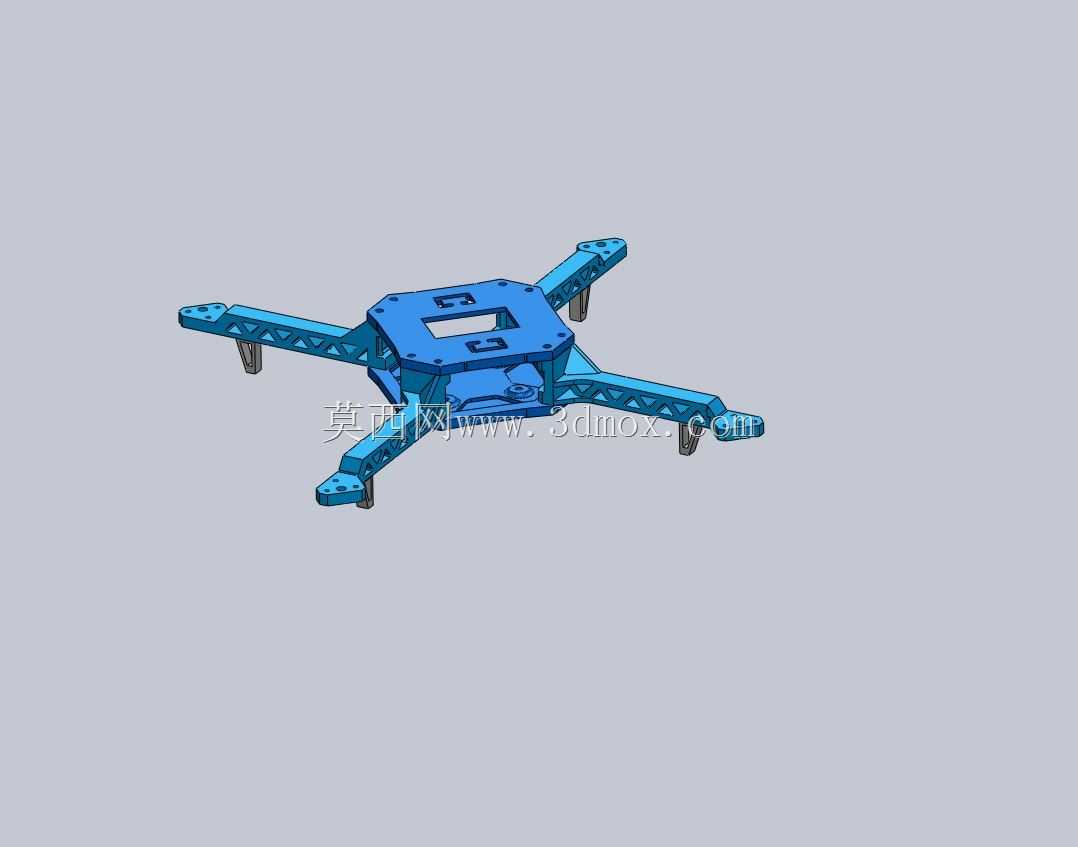

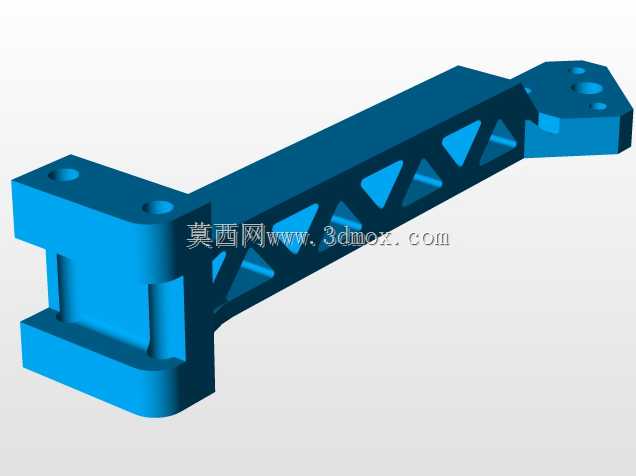

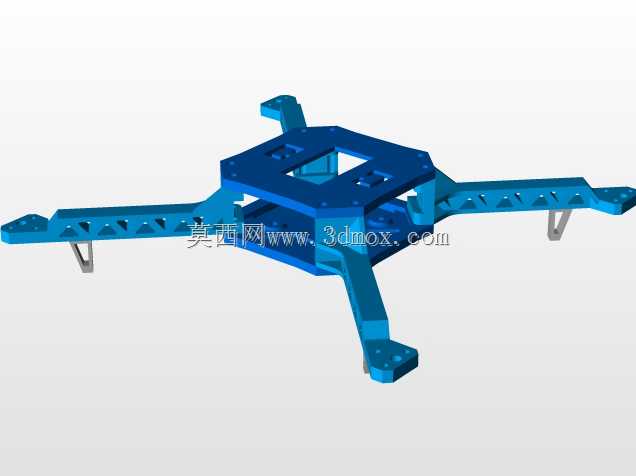

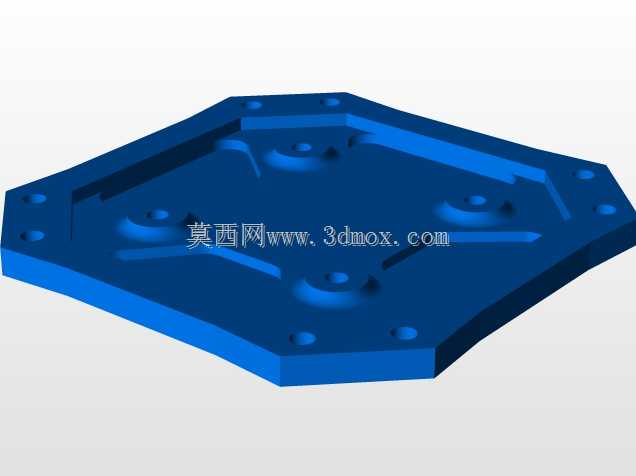

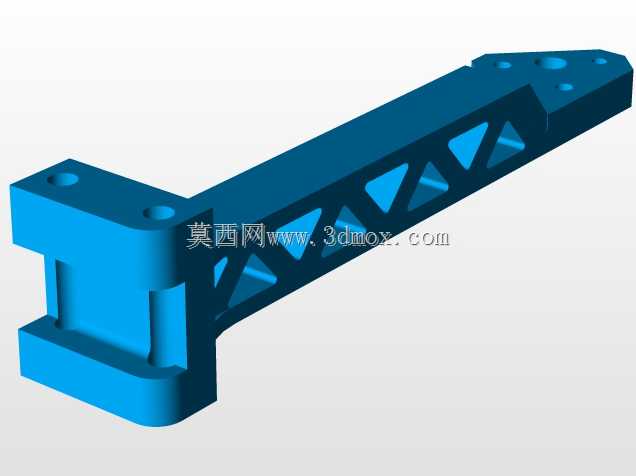

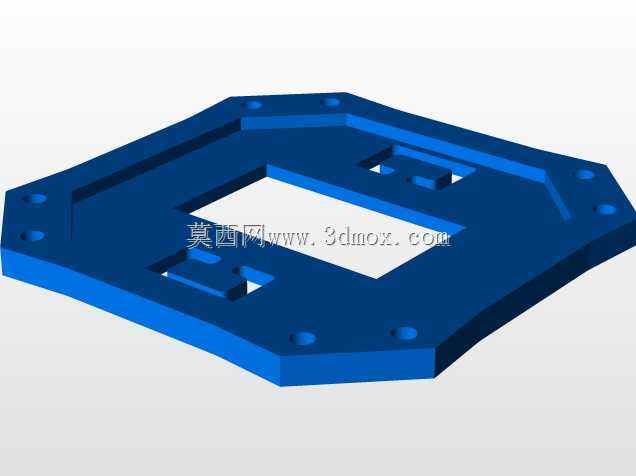

这款四旋翼机架采用X型布局设计，核心适配桌面级FDM3D打印工艺制作，可选用PLA或ABS耗材完成成型，无需额外开模，小批量试制或个人DIY制作时能大幅压缩制作周期与成本。机架中心区域预留飞控板、电池、电调的安装位，安装边界可兼容主流20x20mm、30.5x30.5mm标准孔距的飞控模块，中心板上下层预留走线槽，可规整布置电源线与信号线，避免飞行过程中线材晃动干扰传感器工作。机臂采用镂空桁架结构设计，在保证结构刚性的前提下尽可能降低自重，减少飞行时的无效负载，机臂末端预留电机安装孔位，适配22系列、23系列外转子无刷电机的安装尺寸，安装孔距兼容16x16mm、19x19mm的常规电机固定规格，同时预留桨座的避让空间，避免螺旋桨转动时与机架产生干涉。机臂与中心板采用一体化打印设计，减少装配环节的连接零件，降低装配公差累积带来的震动问题，机臂根部做了圆弧过渡加强处理，可抵消飞行过程中电机转动带来的交变应力，降低起降冲击或轻微碰撞时的断裂风险。机架底部预留脚架安装位，可搭配轻量化起落架使用，起降时能缓冲地面冲击，同时为底部挂载的摄像头、云台等设备留出足够的离地间隙，避免挂载设备触地损坏。实际应用场景覆盖航模DIY制作、小型航拍实训、青少年科创教学、无人机结构验证等领域，设计时充分考虑3D打印的工艺特性，所有结构均无大角度悬空打印面，打印时无需添加过多支撑，成型后支撑去除难度低，表面质量易保证。机架整体重心落在中心板几何中心位置，装配后无需额外做过多配平调整，能减少飞控的校准工作量，机臂长度经过匹配设计，适配8寸到10寸规格的螺旋桨，转动时相邻桨叶不会产生打桨问题，结构壁厚设置为1.5mm-2mm，兼顾打印成型成功率与结构强度，日常飞行中的轻微擦碰不会造成结构碎裂，若出现机臂损坏也可单独打印替换，无需更换整个机架，降低使用维护成本。
