涵道式无人机旋翼结构三维设计

项目分类:3D模型 发布时间:2021-08-28 ID:246213
  • 涵道式无人机旋翼结构三维设计

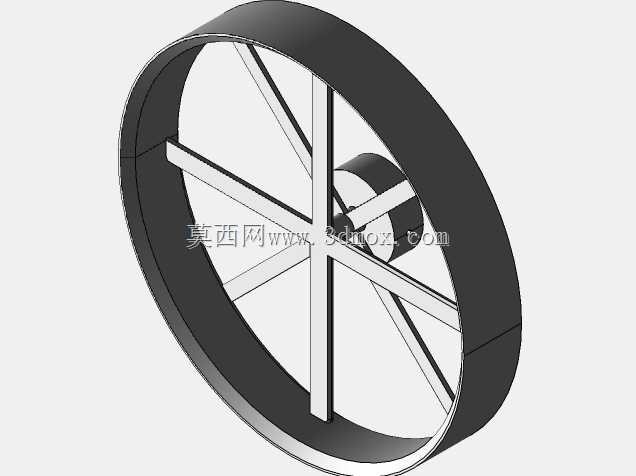

这类涵道式旋翼结构,目前在小型消费级航拍无人机、室内巡检无人机、近距物流配送无人机领域应用占比逐年提升,和传统开放式旋翼相比,带外圈涵道的设计首先能解决旋翼桨叶外露带来的磕碰损伤问题,在楼宇间、室内仓储区这类障碍物密集的作业场景下,涵道外圈可以直接承接轻微碰撞的冲击力,避免桨叶直接撞击硬质物体碎裂,大幅降低复杂环境下作业的故障概率。从实际功能层面看,该结构的中心安装位适配常规外转子无刷电机,六根径向支撑筋同时承担两个作用:一是连接外圈涵道壁与中心电机座,保证整体结构的同轴度,避免旋翼高速旋转时涵道壁出现偏摆蹭到桨叶;二是作为气流导流结构,梳理旋翼旋转时带动的轴向气流,减少翼尖涡流带来的气动损耗,同等电机功率下能提升8%到12%的静拉力,这对续航敏感的小型无人机来说是很可观的效率提升。设计过程中首先要确定的是安装边界:中心电机座的内孔尺寸要匹配常用22系列、23系列外转子电机的安装孔位,支撑筋的厚度控制在1.5mm到2mm之间,既保证足够的结构强度承受飞行时的振动载荷,又不会过厚遮挡气流通道造成额外风阻;涵道外圈的轴向宽度要略大于旋翼桨叶的弦长,保证桨叶完全处于涵道的气流包覆范围内,同时外圈的壁厚做均匀等厚设计,适配注塑或者3D打印的加工工艺,避免壁厚不均导致的成型变形。实际选型适配时,要注意涵道的内径尺寸和配套桨叶的直径保持0.8mm到1.2mm的间隙,间隙过小容易因为加工误差或者飞行振动出现桨叶擦碰涵道壁的问题,间隙过大则会削弱涵道对翼尖涡流的抑制效果,拉低气动效率。支撑筋的布局采用等角度六辐分布,相比三辐、四辐结构,在同等重量下抗扭刚度更高,飞行过程中不会因为电机的高频振动出现支撑筋共振的问题,同时六根筋的气流扰动更均匀,能降低旋翼旋转时产生的气动噪音,这对需要低空近人作业的巡检、航拍场景来说,能大幅降低作业时的噪音干扰。另外涵道外圈的外缘做了小尺寸的圆角过渡,避免尖锐边缘在磕碰时出现应力集中开裂,也能减少高速气流经过涵道边缘时的气流分离,进一步优化气动表现。在结构装配逻辑上,中心电机座预留了电机走线的缺口,方便电机电源线从支撑筋侧的空隙引出连接电调,不会出现走线干涉桨叶旋转的问题,整体结构为一体化设计,不需要额外拼接组装,减少装配环节的同轴度误差,也降低了结构连接位置的松动风险。
