通用电气发动机轻量化安装固定支架

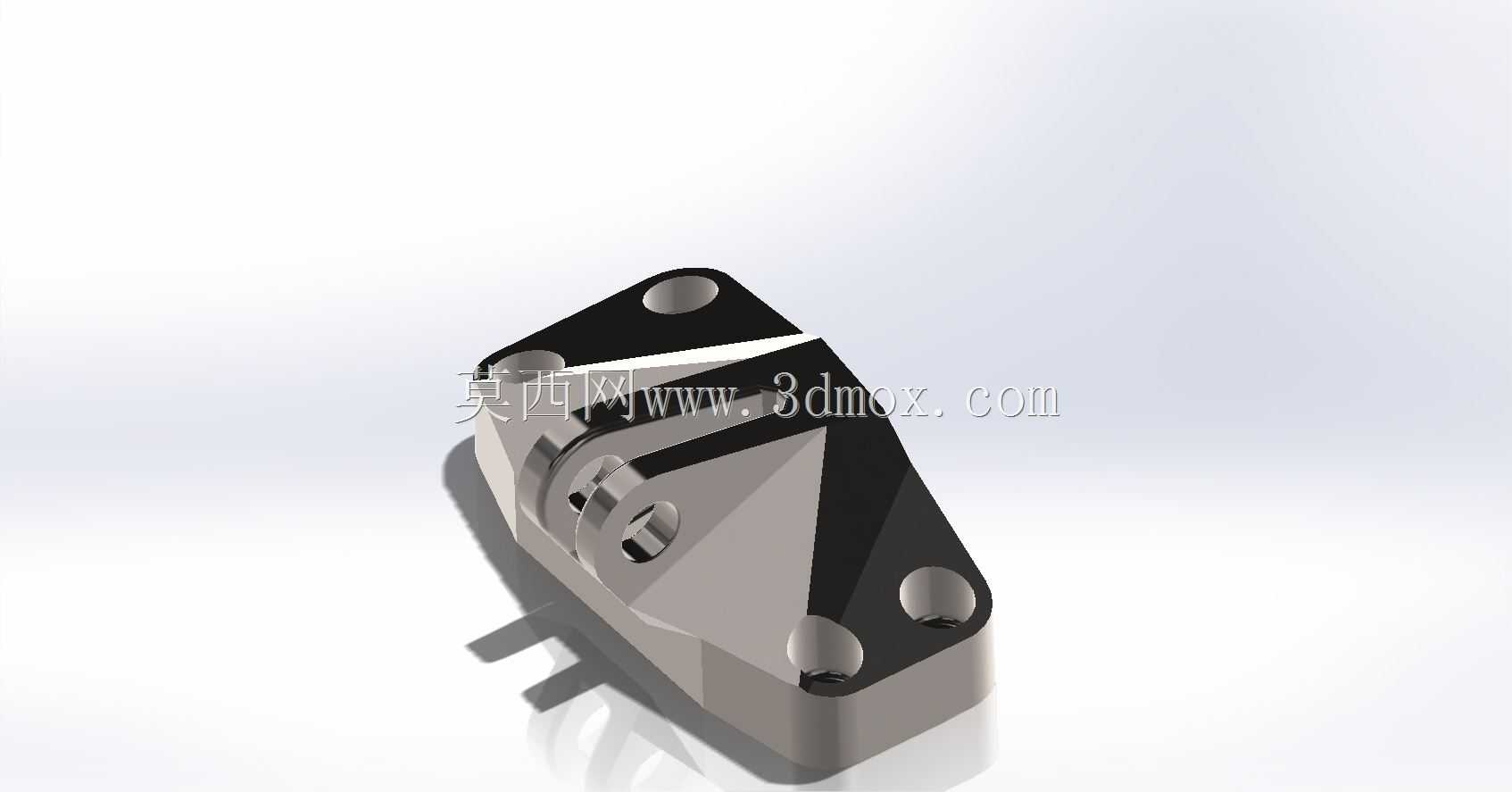

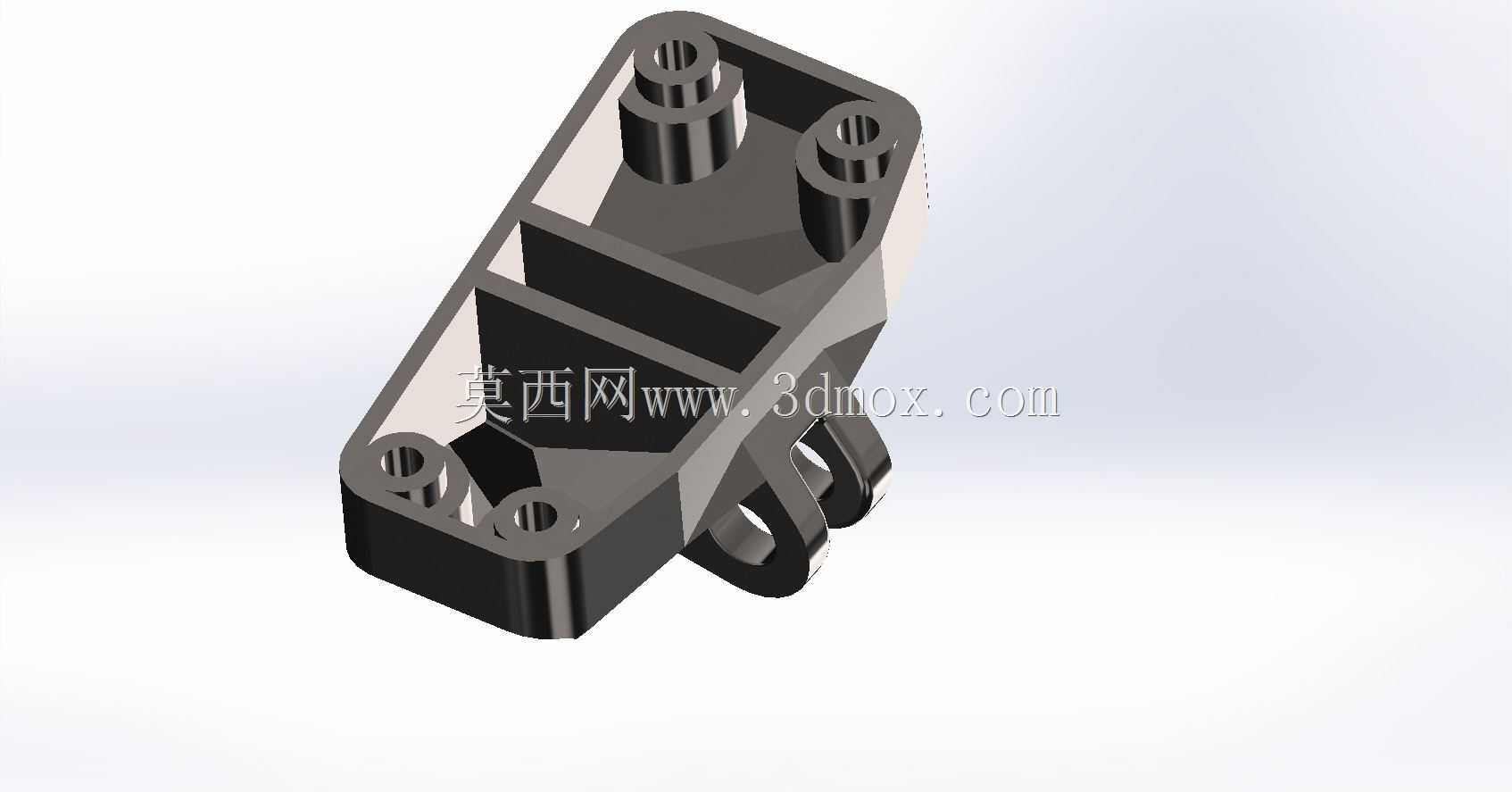

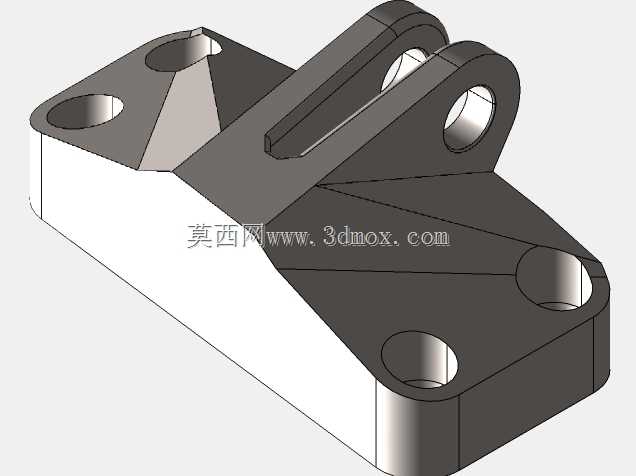

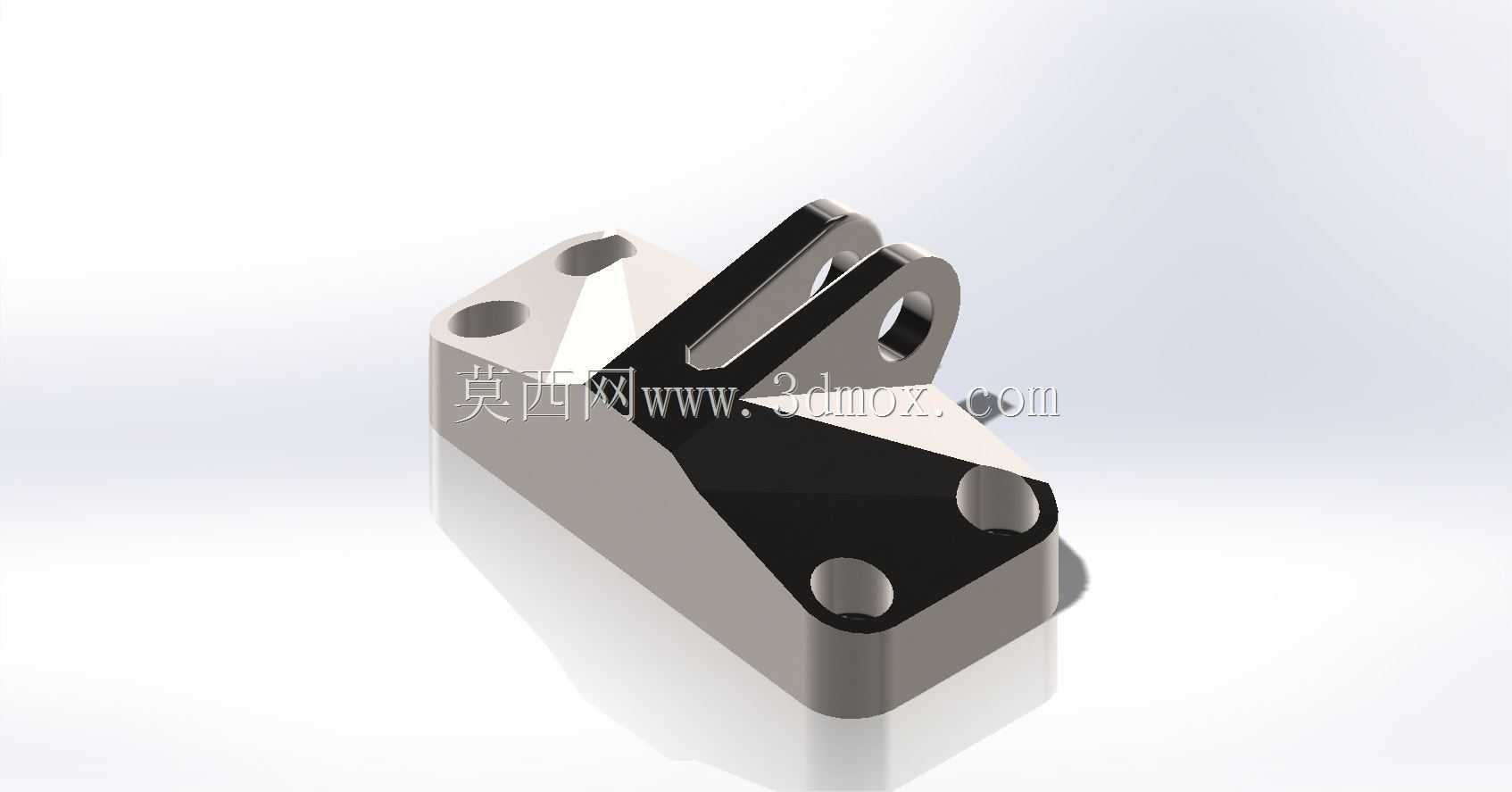

这款安装支架主要应用于航空及工业燃气轮机类GE发动机的舱内固定场景，承担发动机本体与安装基座之间的载荷传递功能，既要承受发动机运行过程中产生的静载荷、振动载荷与热变形位移，还要在满足结构强度要求的前提下尽可能降低自身重量，适配动力总成整体减重的设计需求。从结构设计思路来看，该支架采用了拓扑优化后的异形构型，没有沿用传统支架的等厚板焊接或整料铣削的冗余结构，而是在非主要承力区域去除了多余材料，最终实现了自身质量减少50%的优化目标，同时在关键承力点位保留了足够的材料厚度与加强结构，避免应力集中导致的结构失效。支架上设置的四个沉头安装孔位，用于和发动机本体的对应安装点位配合，孔位的同轴度、端面平面度都有较高的公差要求，保证安装后不会出现附加安装应力，底部的定位凸台结构用于和基座上的定位槽配合，实现安装过程中的快速对位，降低现场装配的对位难度，减少装配工时。在安装边界方面，该支架的整体外轮廓适配对应型号GE发动机的安装舱位空间，不会和周边的管路、线束、散热构件发生干涉，支架的安装面角度经过精准调校，保证发动机安装后处于设计要求的倾角位置，满足动力输出轴的对中精度要求。实际使用过程中，该支架除了承担固定支撑作用，还能通过自身的结构阻尼吸收部分发动机运行产生的高频振动，减少振动向基座传递的幅度，提升整个动力系统的运行稳定性，降低连接部位的疲劳损耗速率。结构细节上，支架的棱边都做了圆角过渡处理，避免应力集中点的出现，承力筋条的走向完全匹配载荷传递路径，让材料的力学性能得到充分利用，不会出现局部强度过剩或者局部强度不足的问题，适配发动机长期运行的工况要求。
