多旋翼飞行器起落架立管支撑结构

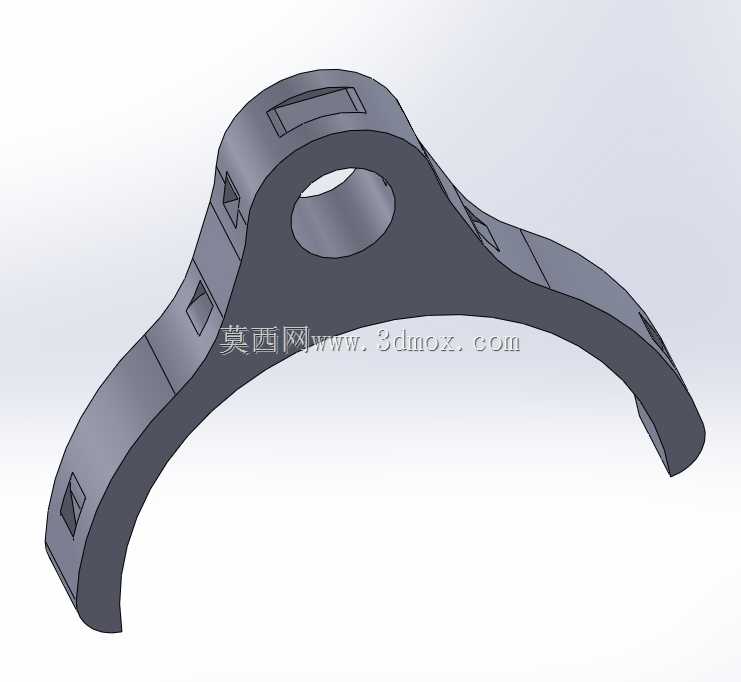

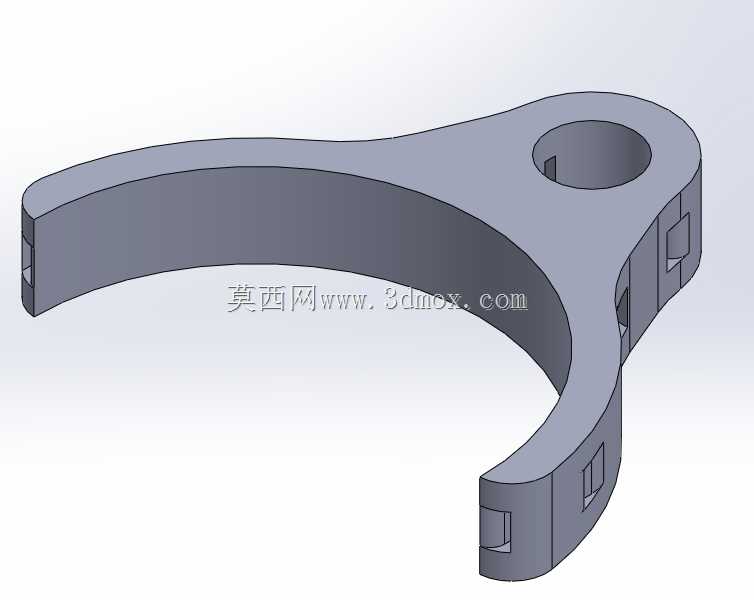

在多旋翼飞行器的户外水域起降场景中，起落架立管的支撑结构直接决定了设备在非平整硬质地面的起降稳定性，尤其是当飞行器搭载大尺寸万向节增稳云台时，常规起落架的离地间隙往往无法满足云台俯仰、横滚动作的避让需求，容易在起降过程中出现云台剐蹭地面、水面的问题，这套支撑结构正是针对这类使用痛点完成的结构设计。从实际使用场景出发，该结构需要适配不同翼型的多旋翼机架，包括四旋翼、六旋翼等常见布局，安装时通过扎带完成与原有起落架立管的绑定固定，不需要对原有机架进行打孔、切削等破坏性改装，能够快速完成加装或拆卸，适配外场作业时的快速调整需求。结构整体采用弧形分叉式的支撑形态，主体中部设置有贯穿的装配孔位，用于和起落架立管的对应位置完成定位配合，两侧延伸的弧形支撑臂向外自然张开，能够在不增加过多整机重量的前提下，扩大支撑接触范围，降低起降时的单位面积压强，在软质草地、浅滩水面、泳池边防滑垫等不同接触面都能提供稳定的支撑效果。设计过程中重点考量了重量与结构强度的平衡，支撑臂上设置的多组凹槽结构并非装饰性设计，一方面是为了预留扎带的绑定位置，让扎带能够嵌入凹槽内避免滑动移位，保证安装后的连接可靠性，另一方面是通过局部的材料去除实现结构减重，避免加装后过多增加飞行器的起飞重量，影响续航表现。从安装边界来看，该结构的弧形轮廓完全避让开了机身下方的云台运动空间，加装后能够为机身底部提供额外的离地高度，满足大尺寸万向节云台的全角度动作需求，不会在云台俯仰、旋转过程中出现结构干涉。结构的壁厚设计经过受力校核，能够承受常规起降时的冲击载荷，即使在小幅硬着陆的情况下，也能通过自身的微小形变吸收部分冲击能量，避免冲击力直接传递到机身内部的飞控、电池等核心部件，同时支撑臂的末端做了圆弧过渡处理，不会在接触地面时出现应力集中导致的结构断裂，也能避免剐蹭损坏接触面。实际使用中，这套支撑结构不仅可以用于泳池边的水域起降场景，在野外凹凸不平的碎石地面、草地起降时，同样能够提升起落架的适应能力，减少因地面不平整导致的起降侧翻风险，对于搭载了重型云台、航拍设备的多旋翼飞行器而言，这类轻量化的加装结构能够在不改动原有机架设计的前提下，有效拓展设备的环境适应能力。
