带轮式托架的手拉式高压储气瓶结构

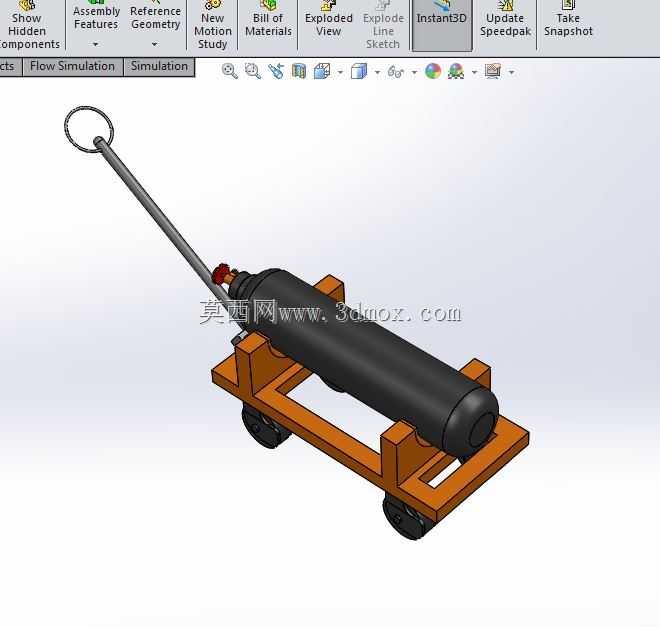

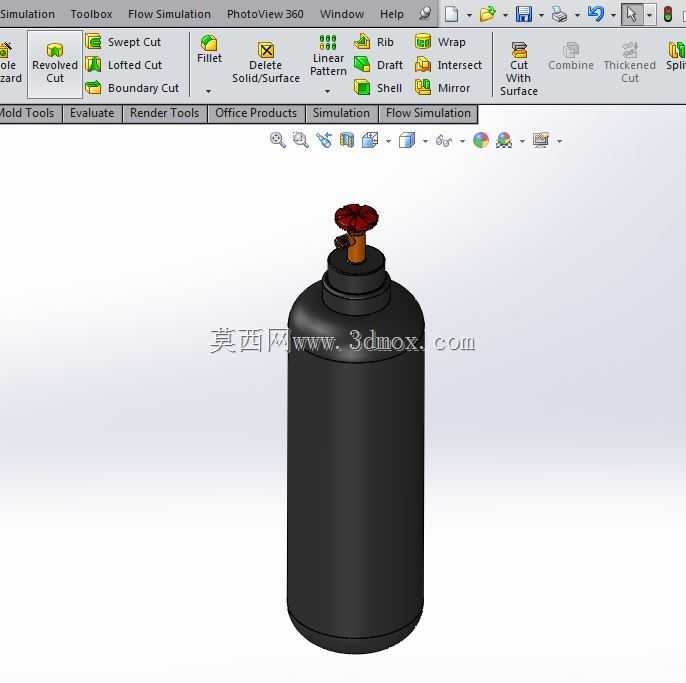

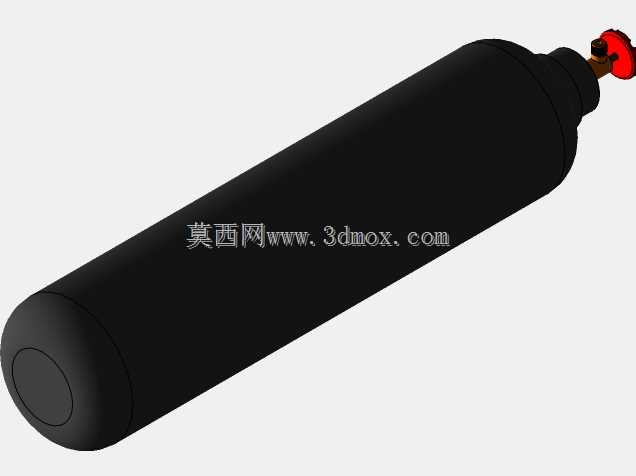

这款带轮式托架的手拉式高压储气瓶结构，主要面向车间临时供气、户外小型气焊作业、应急设备气源补给这类需要频繁转移气源点位的场景，解决了常规直立式储气瓶转运时需要人工肩扛手抬、易磕碰瓶体阀门的痛点。整体结构将卧式储气瓶作为核心承载部件，瓶体采用长圆柱回转体构型，两端做圆弧收边处理，避免应力集中，瓶头位置集成阀门组件与牵引杆连接座，牵引杆采用细长圆钢弯折成型，顶端设置环形拉手，操作人员可单手握持完成拖拽转向动作，拉手的环形尺寸适配成年男性手掌抓握范围，拖拽时手臂自然下垂即可施力，无需大幅弯腰调整姿态。底部托架采用框架式焊接结构，四根横向支撑梁贴合瓶体下弧面做仿形切边，保证瓶体放置时与支撑面完全贴合，不会出现滚动偏移，托架两端设置立式挡块，挡块高度覆盖瓶体直径的三分之一，防止转运过程中瓶体沿轴向窜动脱出。托架底部安装两个定向脚轮，轮体采用硬质耐磨材质，轮架与托架横梁采用螺栓紧固连接，轮轴位置预留润滑注油孔，长期使用可定期加注润滑脂降低转动阻力，两个脚轮的安装间距经过匹配，拖拽转向时不会出现轮体剐蹭托架横梁的问题，静止放置时托架前端的支撑脚直接接触地面，与两个脚轮形成三点支撑结构，无需额外架设固定支架即可保证整机放置平稳，不会出现侧翻风险。设计过程中优先考虑了转运过程的安全性，瓶体与托架之间预留了3mm的缓冲间隙，可加装橡胶垫缓解路面颠簸带来的冲击，避免瓶体表面防腐层被托架剐蹭脱落，牵引杆与瓶头连接座采用销轴铰接结构，闲置时可将牵引杆向下翻转贴合瓶体表面，减少整体存放占用空间，阀门位置设置了凸起的保护凸台，即使托架意外倾倒，凸台会先接触地面，不会直接碰撞阀门造成漏气风险。整体结构的安装边界充分考虑了常规车间通道、电梯门的通行宽度，整机最大宽度控制在常规货运小推车的通行尺寸范围内，可直接通过多数厂区的防火门与货运电梯，无需额外拆解转运，瓶体的安装位置重心落在两个脚轮的支撑中心靠前位置，拖拽时仅需施加很小的抬升力即可让前端支撑脚离地，单人即可轻松完成满载状态下的转运作业，托架的所有焊接位置均做了倒角去毛刺处理，避免操作人员搬运调整时被尖锐边角划伤。
