带法兰连接结构的涡轮叶片结构设计

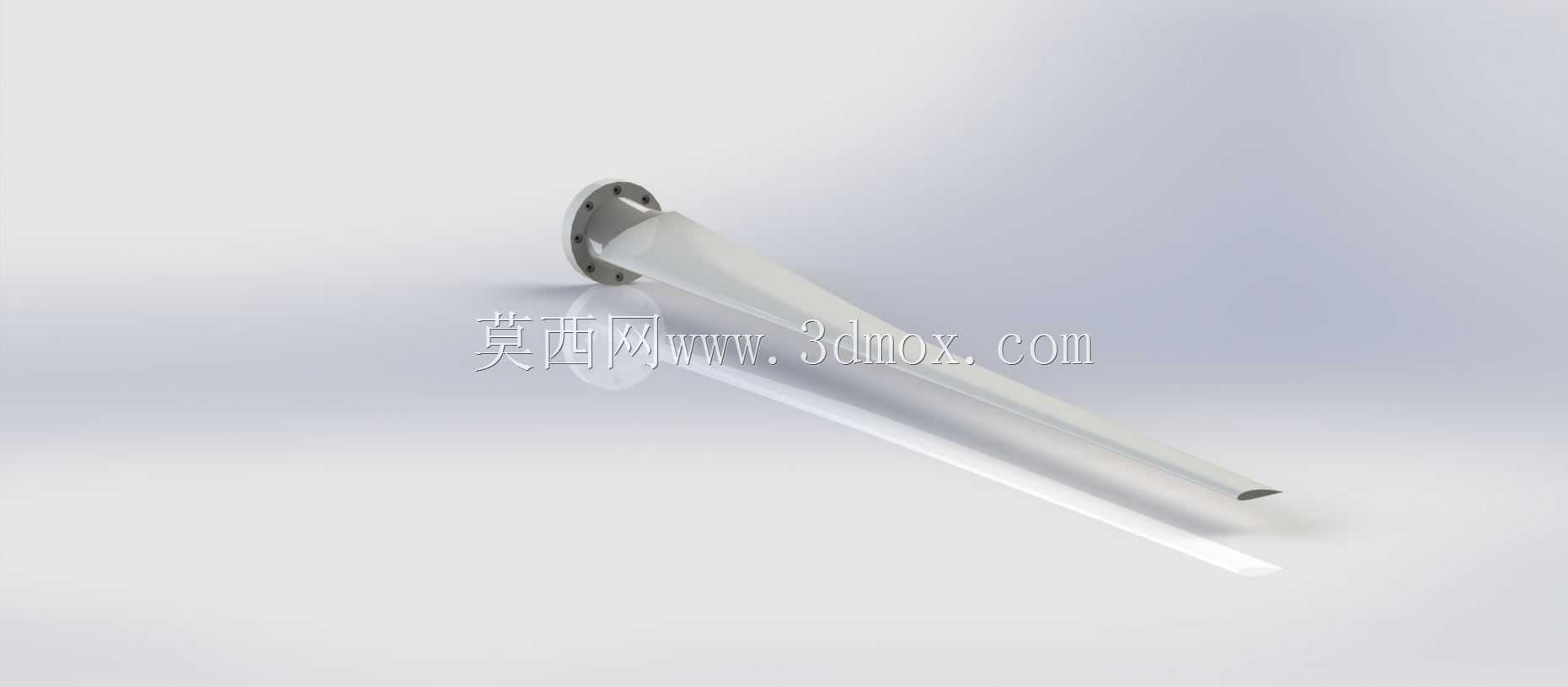

这类带连接法兰的涡轮叶片，常应用在中小型涡轮增压器、微型燃气轮机、工业流体输送涡轮机组的核心做功段，是实现流体动能与机械能转换的关键接触部件，直接决定整套涡轮设备的能量转换效率与运行稳定性。叶片本体采用NACA翼型轮廓做截面基准，沿叶高方向做连续的扭转变形设计，适配流体沿径向流动时的入流角变化，避免叶道内出现大面积流动分离，降低运行过程中的涡流损失。连接端采用带均布安装孔的法兰结构，安装时可通过标准六角螺钉完成与涡轮轮毂的刚性固定，法兰端面与轮毂定位面贴合后，能承受叶片高速旋转时产生的离心载荷与气动交变载荷，避免运行过程中出现叶片松动位移。设计过程中先确定叶片的安装基准轴线，以法兰端面为轴向定位基准，沿叶高方向逐段截取翼型截面，每个截面的弦长、安装角都根据对应半径处的流体流速参数做匹配调整，叶根与法兰衔接位置做平滑过渡圆角，消除应力集中风险，避免高速旋转时在衔接位置出现疲劳断裂。法兰上的安装孔采用标准螺纹规格，孔位分布与通用涡轮轮毂的安装孔位完全匹配，安装时不需要额外做孔位修正，叶片装入后可通过法兰端面的定位止口保证与轮毂的同轴度，控制整体动平衡精度，减少机组运行时的振动量。叶片的叶身型面做连续光滑处理，表面粗糙度控制在流体机械运行要求的范围内，减少流体与壁面的摩擦损失，叶顶位置根据装配间隙要求做尺寸收窄，避免运行过程中与涡轮壳体发生刮蹭，同时控制叶顶间隙在合理范围内，减少流体泄漏损失。这类叶片在实际选型替换时，需要核对法兰的安装孔分布圆直径、叶片总长度、叶身最大弦长三个核心安装边界尺寸，确保装入后与涡轮壳体、轮毂的配合间隙符合设计要求，同时要匹配对应工况下的流体参数，保证翼型轮廓适配实际入流条件，避免出现运行效率不达标的问题。
