KC型旋风分离装置结构设计

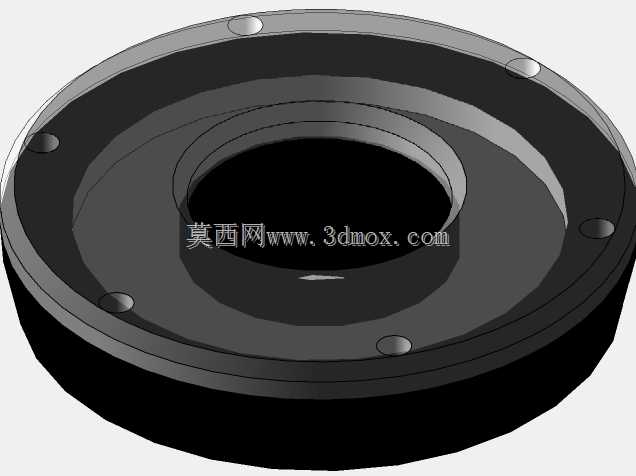

该KC型旋风分离装置主要应用于工业含尘气流的预处理环节，常见于木工车间除尘系统、粮食加工风选管路、小型锅炉烟气初滤、粉体输送末端气固分离等场景，依靠离心力实现尘粒与气流的分离，无需额外滤材即可完成粗级除尘，可有效降低后端精滤设备的负载，延长滤袋、滤芯等耗材的更换周期。从结构设计来看，该装置采用上圆下锥的经典旋风构型，上部为带切向进气口的圆柱形筒体，顶部设置同轴排气芯管，下部衔接锥形集尘段，含尘气流从切向入口进入筒体后，会沿筒壁形成高速旋转的外涡旋，尘粒在离心力作用下被甩向筒壁，随气流沿壁面滑落至下部锥段，最终落入集尘仓，净化后的内涡旋则从顶部排气芯管引出，完成气固分离过程。设计过程中重点优化了进气口的高宽比与切入角度，避免进气气流直接冲击排气芯管造成短路流，同时调整了筒体直径与排气芯管直径的比值，平衡分离效率与运行阻力，针对小粒径尘粒逃逸的问题，在筒体上部设置了一圈环形稳流台阶，可削弱上灰环带来的二次扬尘问题，减少顶部尘粒随排气带出的概率。外形与安装边界方面，该装置整体为同轴回转体结构，上部筒体法兰设置了均布的安装孔位，可直接与上游送风管道、下游排气管道通过法兰对接，下部锥段末端预留标准接口，可衔接集尘桶、卸灰阀等排灰部件，整体安装无需额外复杂支架，可通过筒体法兰直接固定在管路系统中，安装时需保证整体垂直度，避免锥段壁面倾斜导致尘粒滑落不畅引发积灰堵塞。日常运行中，该装置无运动部件，维护成本极低，仅需定期清理下部集尘段的积尘即可，适合处理含尘浓度较高、尘粒硬度适中的气流工况，不适用于粘性大、易吸潮的粉尘处理，避免尘粒粘附在筒壁造成流道堵塞。建模过程中对所有过流面做了顺滑过渡处理，避免局部直角结构造成的涡流损耗，所有法兰连接孔位均按通用管道标准设置，可直接适配常规工业通风管路的安装尺寸，方便设计人员直接选型调用。
