工业级多旋风气固分离装置结构设计

在粉体加工、工业烟气治理、车间物料回收这类工况里，气固两相分离始终是影响系统运行稳定性的核心环节，这款多旋分离装置的结构设计，正是针对常规单筒旋风分离器处理风量有限、细颗粒捕集效率不足的痛点做的优化方案。从实际应用场景来看，这类设备常布置在除尘系统的预分离段，或是小型粉体生产线的成品回收端，比如木工车间的木屑收集、制药行业的药粉捕集、粮食加工环节的粉尘分离，都能看到同结构设备的应用，它可以先把气流中裹挟的大粒径颗粒分离下来，减轻后续精过滤单元的负荷，延长滤材的更换周期。

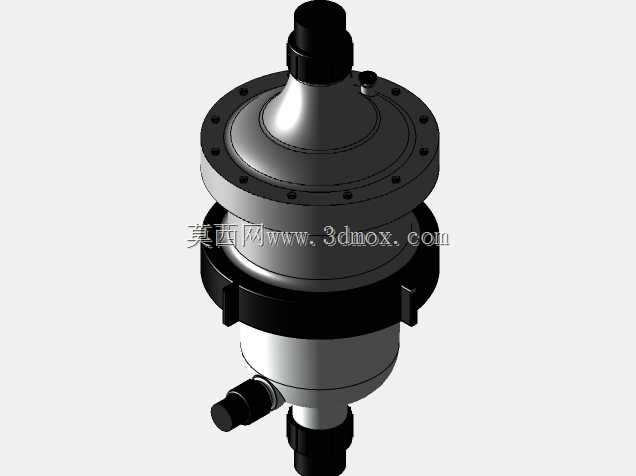

从结构设计思路上看，这款设备采用多组旋风子集成在单一壳体内的布局，没有采用外置多组独立旋风筒的冗余结构，整体外壳做了承压式的圆筒设计，上封头采用快开式法兰连接结构，法兰周圈均匀布置螺栓孔，方便后期打开上盖检修内部的旋风子组件，不需要完全拆解整个设备的外接管路。设备顶部的排气接口做了锥段过渡设计，能够让净化后的气流平稳汇入排气管道，减少局部涡流带来的压损，避免额外的风机能耗浪费。设备侧下方设置的切向进气接口，是含尘气流进入设备的通道，切向进气的角度经过匹配设计，能让气流进入腔体后快速形成稳定的旋转流场，不会因为进气角度偏差导致流场紊乱，降低分离效率。设备底部的锥段收料结构，做了渐缩式设计，能够把分离下来的固体颗粒顺畅导入下方的卸料机构，避免颗粒在锥段内壁堆积架桥，实际安装时需要注意底部要预留足够的卸料空间，方便对接星型卸料阀或者集尘桶，不能直接把底部出口封死，否则会导致分离下来的物料被二次卷吸上升，直接降低分离效率。

从安装边界来看，设备整体为立式安装结构，安装时需要保证设备的垂直度偏差控制在合理范围内，否则会导致内部旋流场偏斜，影响细颗粒的捕集效果。设备侧面的进气、顶部的排气接口都采用标准法兰连接，对接管路时要做好密封处理，避免出现漏风问题——一旦设备存在漏风点，尤其是下部收料段的漏风，会直接导致分离效率骤降，这是现场安装调试时最容易忽略的细节。设备中部的环形加强箍结构，是为了提升薄壁筒体的结构刚度，避免设备在负压运行工况下出现筒体吸瘪变形，尤其是配套高压风机运行时，设备内部负压较高，这个加强结构能够有效提升壳体的抗变形能力，不需要额外增加筒体壁厚就能满足结构强度要求，兼顾了制造成本和运行可靠性。

在功能特性上，这款多旋分离装置相比单筒旋风分离器，在相同的设备占地面积下，能够处理更大的通风量，同时对细粒径颗粒的捕集效率更高，因为内部集成的小直径旋风子，其离心力场强度比大直径单筒更高，能够有效捕集常规单筒旋风难以分离的细颗粒。设备内部没有运动部件，运行过程中不需要做频繁的维护，只需要定期检查法兰密封件、检查卸料机构的运行状态即可，运行维护成本远低于带滤材的过滤式除尘设备，适合在高浓度粉尘工况下做前置分离使用，也可以单独作为初级除尘设备使用，满足排放要求不高的工况需求。设计时也考虑了不同工况的适配性，整体结构可以根据实际处理风量的需求，调整内部旋风子的数量，不需要大幅改动外部壳体的连接尺寸，方便在现有除尘系统改造时直接替换原有设备，减少改造时的管路改动工作量。
