双座式重载车轮支撑固定座结构

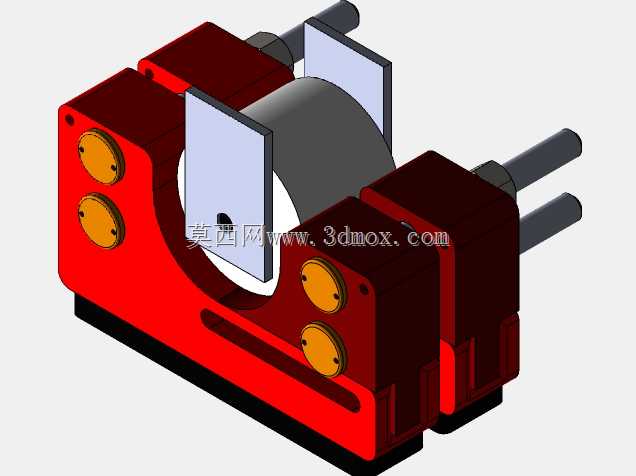

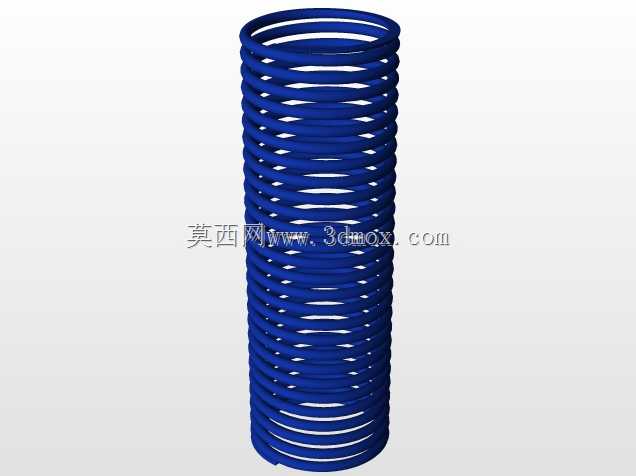

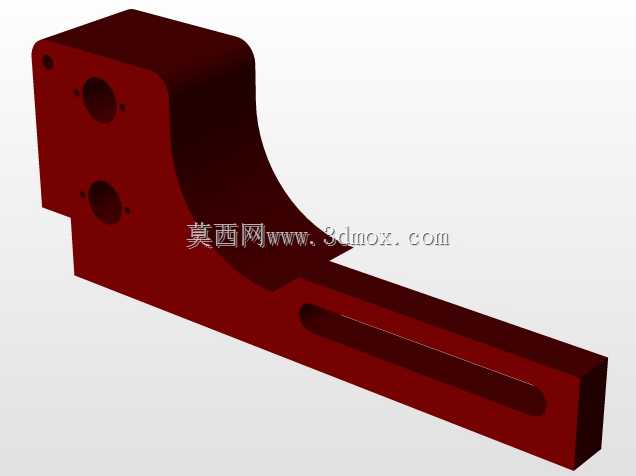

该支撑结构主要应用于重载行走类设备的轮组安装环节，常见于厂区重载转运平车、重型AGV车体、工程作业小车的行走端，承担轮体径向承载、轴向定位以及轮轴固定的核心作用，区别于常规单侧悬臂式轮架，采用双侧对称夹持的结构形式，能大幅降低轮轴受载后的弯曲挠度，适配大负载工况下的轮组运行需求。从结构设计逻辑来看，主体采用一体式鞍型基座作为承载基体，基座中部开设半圆型容置槽，刚好匹配轮体外圆的安装避让空间，两侧对称设置立式安装支臂，支臂上预留同轴的轴孔，用于穿装轮轴，支臂外侧设计有圆形端盖安装位，通过端盖压紧轴承外圈，实现轮轴转动副的轴向限位，避免轮组运行过程中出现轴向窜动。基座底部为整面安装平面，平面上预留多组螺栓沉孔，可通过螺栓将整个支架固定在设备底盘的安装面上，安装时需保证基座底面与底盘安装面的平面度公差不超过0.1mm，避免支架受载后出现附加内应力。两侧支臂上的轴孔采用同轴度一次装夹加工成型，同轴度公差控制在0.02mm以内，保证轮轴穿装后转动顺畅无卡滞，支臂与基座连接处做了大圆角过渡处理，降低应力集中系数，在承受冲击载荷时不会出现连接部位断裂的问题。结构两侧伸出的导向杆结构，可配套安装缓冲阻尼组件，在设备行走遇到障碍物或启停冲击时，能通过阻尼组件吸收冲击能量，避免刚性碰撞对轮组及支架造成损伤。从安装边界来看，整体结构横向宽度适配直径120-150mm规格的行走轮，纵向安装孔距可适配多数标准重载底盘的安装点位，支臂外侧的端盖采用内六角螺钉固定，日常维护时无需拆卸整个支架即可完成轴承润滑、轮体更换的操作，大幅降低后期运维的工作量。基座本体采用铸钢材质加工，表面做发黑防锈处理，端盖及导向杆采用45号钢调质处理，整体结构的额定静承载能力可达到5吨以上，满足多数工业场景重载行走设备的使用需求，在结构建模过程中，所有安装孔位、配合面均按照机械加工公差要求预留余量，装配体中各零件的配合关系完全符合实际装配逻辑，不存在干涉问题，可直接用于工程出图或样机加工参考。
