标准结构喷气式航空动力装置

在航空装备的结构设计与教学演示场景中，这类标准构型的喷气动力装置三维结构，是从业者理解航空推进系统逻辑的核心载体。从实际用途来看，该结构还原了轴流式喷气发动机的核心气动布局，既可以作为航空类专业教学的结构演示教具，也能作为小型涡喷动力改装、航空模型动力系统匹配的结构参考基准，帮助设计人员快速理清进气、压气、做功、排气四个核心环节的空间排布逻辑。

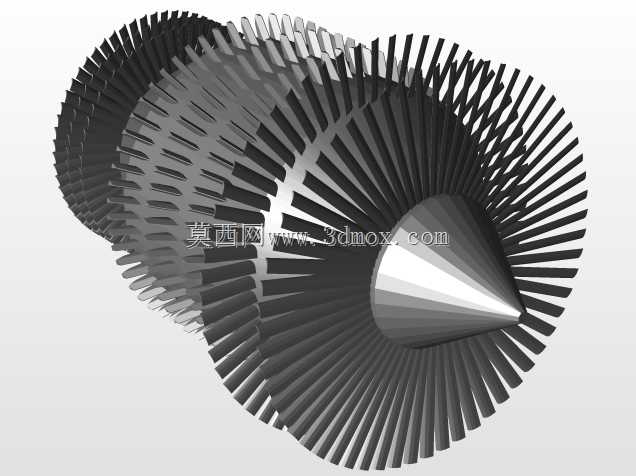

从功能特性上看，该模型完整还原了进气道收敛段、压气机叶片阵列、燃烧室腔体、尾喷管扩张段的连续流道结构，进气端采用钝头收敛构型，能够在不同来流角度下保证进气气流的均匀性，避免压气机入口出现气流畸变；内部的压气机叶片采用等弦长扭向设计，每一片叶片的安装角沿径向做梯度变化，匹配不同半径位置的线速度差，保证气流经过压气机段时能够获得均匀的压力提升，减少流动损失。尾喷管采用收敛-扩张的基础构型预留，可根据不同推力需求调整喷口临界截面的尺寸，匹配不同工况下的排气速度要求。

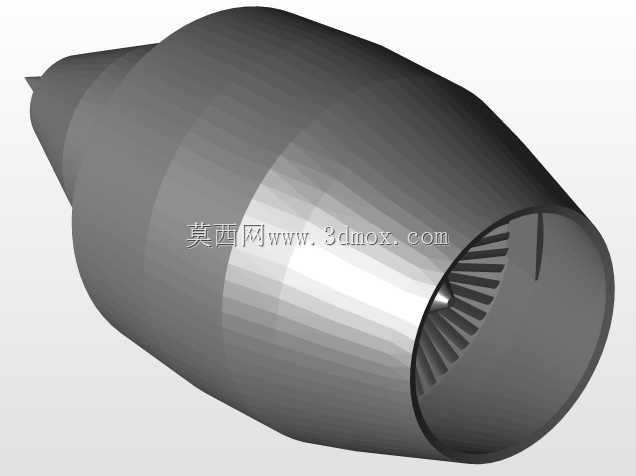

设计思路上，整个结构采用回转体为主的基准构型，所有核心部件均围绕中心轴线做同轴排布，最大限度降低了整机的振动不平衡量，外壳体采用分段式拼接结构，每一段壳体的连接法兰位置都预留了均匀分布的连接点位，方便实际加工时的拆装维护，也便于在建模过程中对不同功能段做单独的参数调整。压气机叶片与中心轮盘采用一体化的结构设计逻辑，减少了叶片连接的附加零件，降低整体结构重量的同时，也提升了轮盘组件的整体结构强度，能够适配高转速工况下的离心载荷要求。

从安装边界来看，整机的最大外径位于燃烧室段的壳体位置，沿轴线方向的总长度与最大外径的比值控制在3:1左右，属于典型的小涵道比涡喷的尺寸比例，安装时可通过外壳体上预留的吊挂点位与飞行器机身的承力结构连接，进气端需要预留至少1.5倍最大外径的无遮挡进气空间，避免机身结构遮挡来流；尾喷管出口需要预留至少2倍最大外径的排气通道，防止高温排气冲刷机身结构造成损伤。整个结构的重心位于整机轴线方向靠近压气机段的三分之一位置，安装时需要匹配机身的重心配平要求，避免动力装置的重量影响整机的操稳特性。在实际建模过程中，这类回转体加阵列叶片的结构，能够帮助练习者掌握曲面放样、圆周阵列、壳体抽厚等常用建模指令的使用技巧，也能加深对航空发动机流道与结构匹配逻辑的理解。
