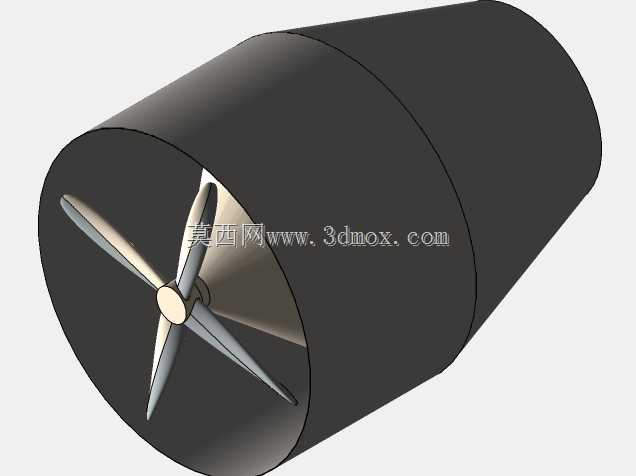

带导管螺旋桨的水下推进动力装置

这款水下推进装置的设计，最初是针对小型水下观测潜器、近海水下作业平台的动力需求展开的，区别于传统敞式螺旋桨推进结构，采用了全包覆式导管整合螺旋桨的布局，核心目标是在有限的安装空间内提升低速工况下的推进效率，同时减少螺旋桨运转时对周边流场的扰动，适配对航行隐蔽性、流场稳定性有要求的水下作业场景。从实际应用场景来看，这类推进装置可搭载在小型ROV、便携式水下探测设备、近岸浅海作业的小型潜器上，也可作为辅助推进模块集成到大型水下作业平台的侧推单元中，为设备提供稳定的轴向推力，满足水下定深航行、姿态微调、低速巡航的动力需求。

设计过程中优先考虑了水下工况的适配性，导管采用渐扩式流道内壁型线，螺旋桨叶的翼型选取了低雷诺数下升阻比表现更稳定的剖面，四叶桨的布局平衡了推力输出的均匀性与运转振动水平，桨叶与导管内壁预留了合理的装配间隙，既避免运转过程中出现叶尖碰擦的风险，也能利用导管的整流作用减少叶尖涡流带来的能量损耗。导管的外壁采用直筒加尾部锥度过渡的外形，能够减少装置自身在水中航行时的形状阻力，前端的平直安装端面可直接与潜器的尾部舱段对接，安装法兰的孔位布局适配常规小型潜器的尾部舱体标准接口，不需要额外设计转接结构就能完成装配。

从安装边界来看，装置整体为同轴回转体结构，最大外径尺寸可适配直径200mm级别的潜器舱段，轴向长度控制在1.5倍最大外径的范围内，不会过多占用潜器内部的设备安装空间，整体重心沿轴线分布，安装后不会额外增加潜器的姿态配平难度。螺旋桨的桨毂采用锥面定位结构，可直接与驱动电机的输出轴对接，不需要额外设计联轴器转接结构，桨叶的叶梢做了圆弧过渡处理，避免装配或水下作业过程中剐蹭异物造成桨叶损伤。导管的内壁做了光滑过渡处理，没有突兀的结构凸起，能够让进入导管的水流保持稳定的流态，提升螺旋桨的进水均匀性，减少非均匀来流带来的桨叶振动与噪声。在功能设计上，这套结构兼顾了正车与倒车的推力输出需求，桨叶的翼型对称度经过调整，倒车工况下的推力损失控制在可接受范围内，能够满足潜器水下倒退、精准位姿调整的操作需求，不需要额外增加倒车专用的推进结构，进一步压缩了整套动力单元的体积与重量。
