汽车发动机带活塞曲柄连杆机构

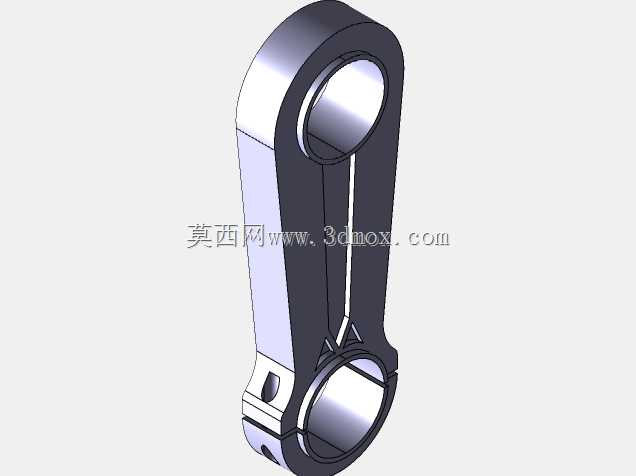

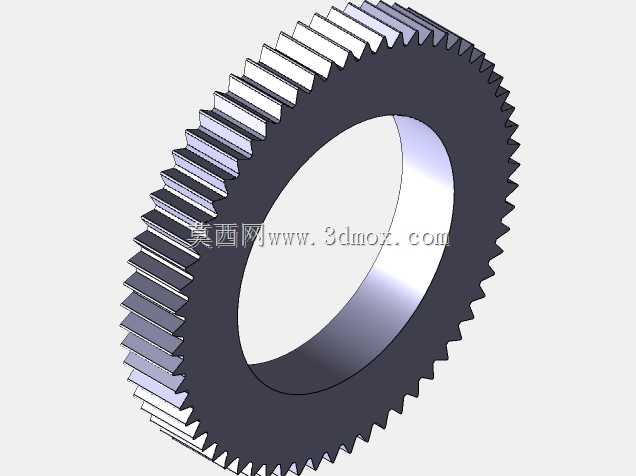

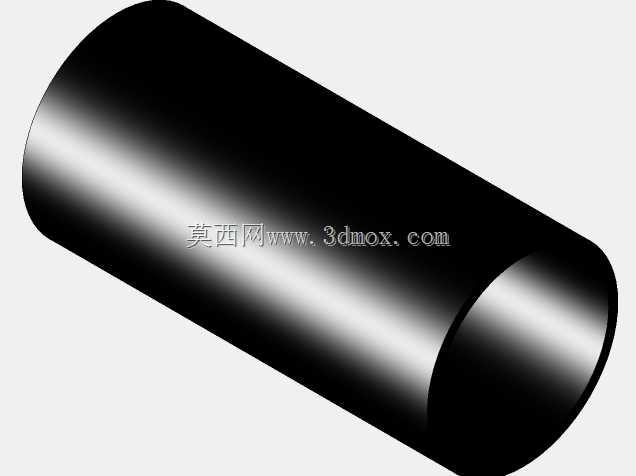

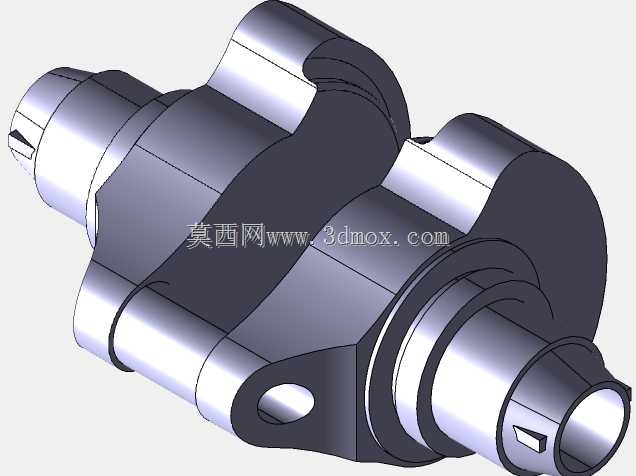

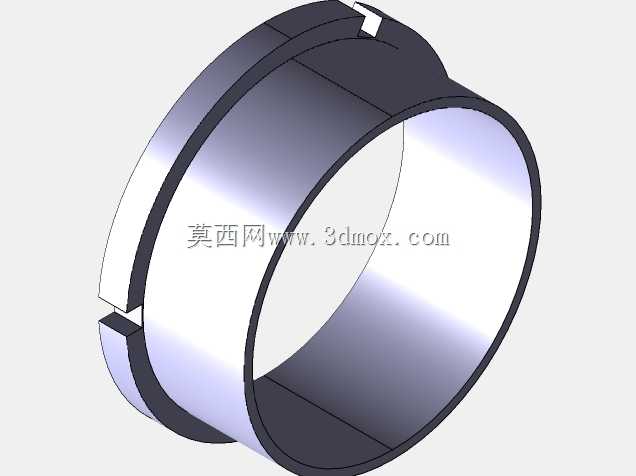

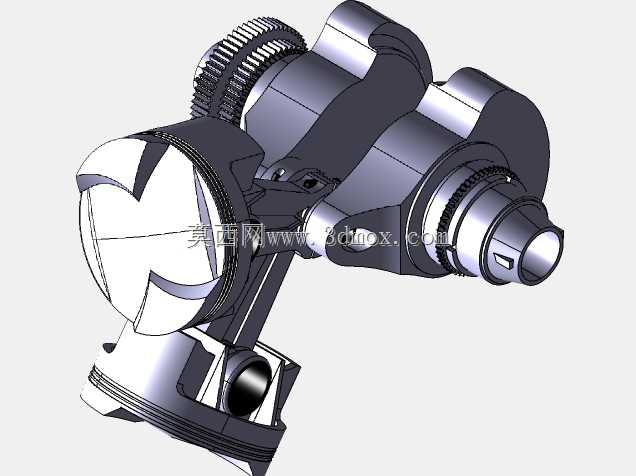

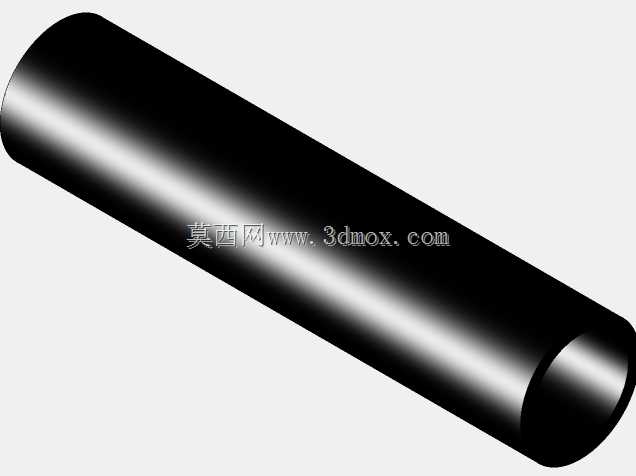

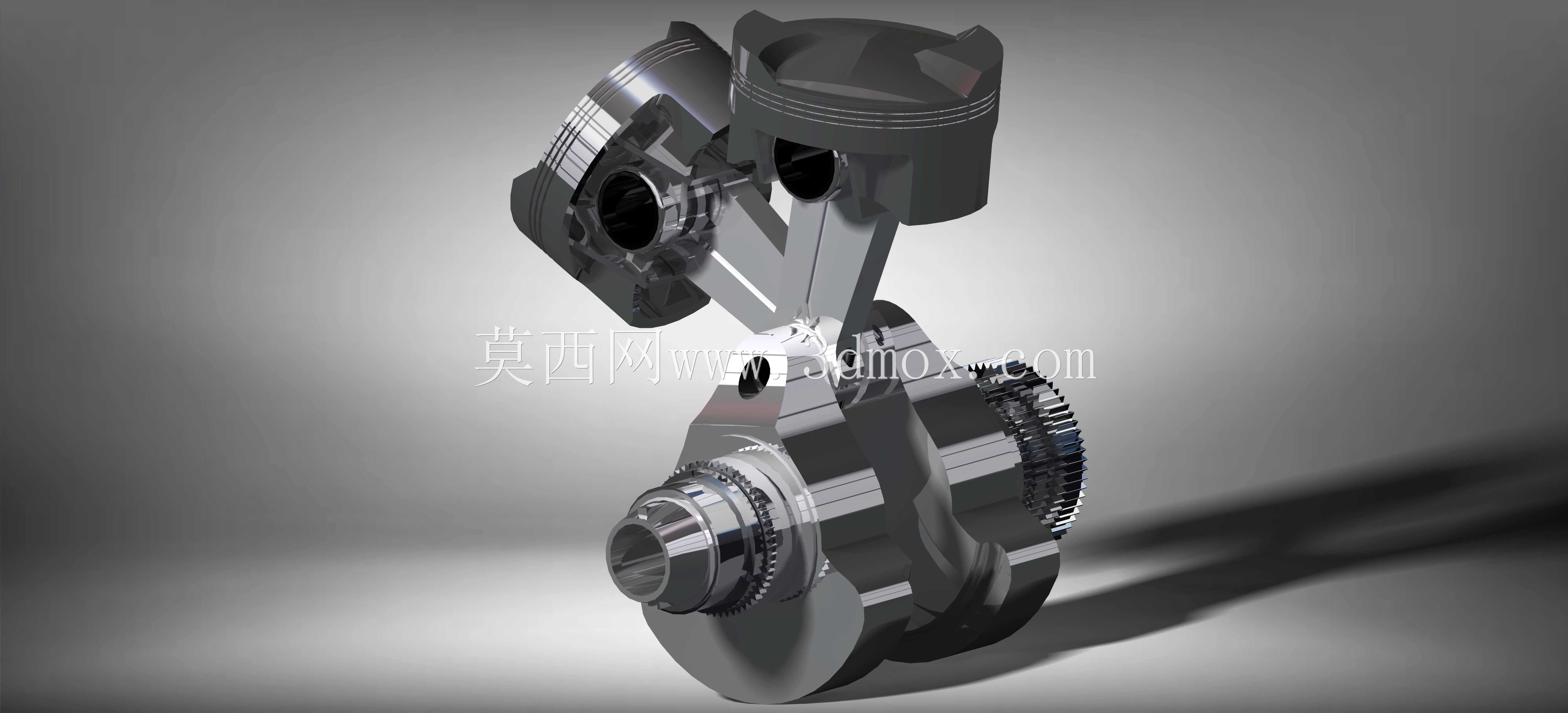

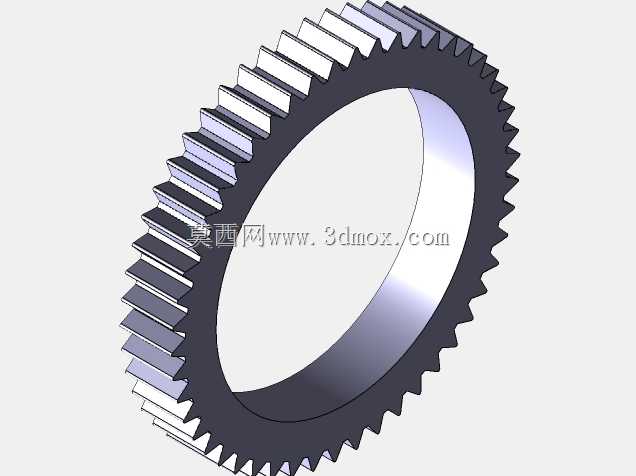

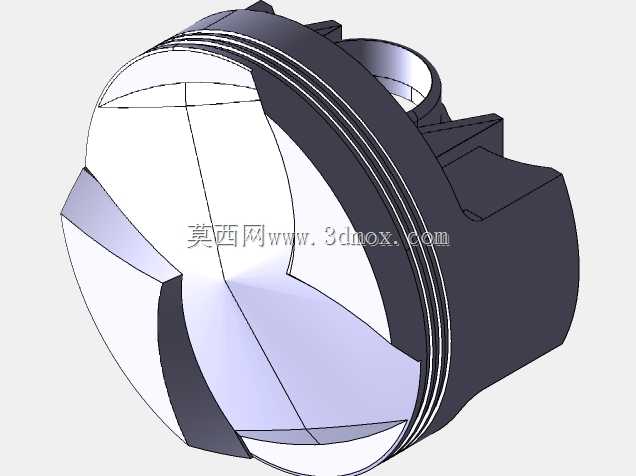

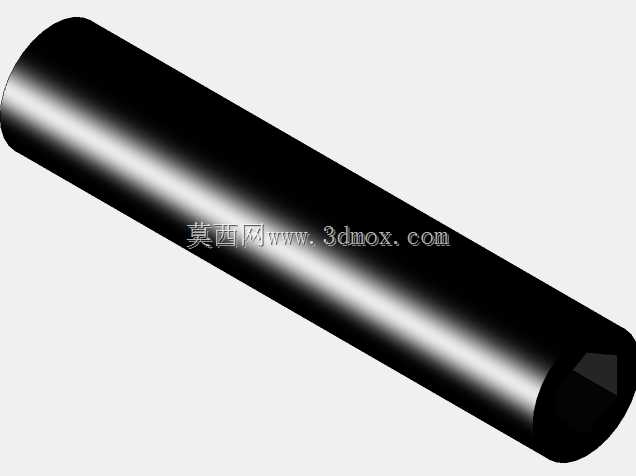

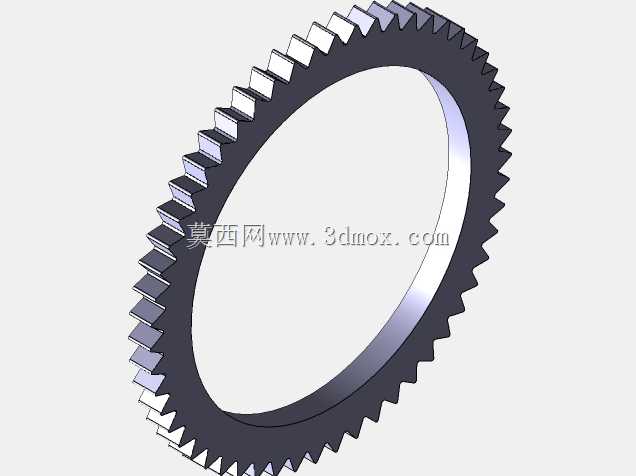

这套曲柄连杆活塞组合结构，核心服务于往复式内燃机的动力转换环节，是车用动力单元里把燃烧爆发压力转化为旋转扭矩的核心执行部件。从实际装机场景来看，该结构适配小排量直列双缸动力布局，常见于轻型代步车、小型通用动力机组的动力舱内，安装时需要匹配缸体的曲轴孔同轴度公差，主轴颈的径向跳动需控制在0.02mm以内，才能保证高速运转时的动平衡表现。设计过程中优先考虑了往复运动件的质量配平，活塞裙部做了微椭圆型线处理，避免热态膨胀后出现拉缸故障，活塞销孔与连杆小头的配合采用半浮式结构，冷态下有0.01-0.03mm的过盈量，工作温度升高后转为间隙配合，兼顾装配可靠性与运转顺滑度。曲轴的曲柄臂做了异形减重设计，在保证抗弯扭强度的前提下削减了不必要的转动惯量，后端集成的信号齿圈用于匹配转速传感器的信号采集，齿形的分度误差控制在±0.05°范围内，保证转速信号采集的准确性，避免ECU出现点火正时偏差。连杆杆身采用工字形截面，相比等截面圆杆结构，在相同重量下抗弯截面模量提升40%以上，能够承受活塞做功瞬间的峰值冲击载荷，大头的剖分面采用斜切口设计，方便从缸体上部完成拆装维护，不需要额外拆卸曲轴箱下部结构。活塞环槽的宽度公差严格控制在0.01mm级，气环与油环的侧隙、背隙都按照量产内燃机的装配要求预留，保证工作过程中密封燃烧室的同时，能合理刮除缸壁多余机油，避免机油窜入燃烧室造成积碳。整套结构的安装边界需要注意，活塞在上止点时，顶部与缸盖燃烧室的预留间隙为0.8-1.2mm，既避免碰撞气门，又能保证合适的压缩比；曲轴轴向窜动量通过止推片控制在0.1-0.3mm区间，防止运转过程中曲轴出现轴向窜动导致的前后油封泄漏。从建模逻辑来看，所有配合面都预留了实际工程中的公差带，没有出现零间隙的理想装配状态，转动副的位置都按照实际润滑需求预留了油道空间，曲轴主轴颈、连杆轴颈表面都做了表面粗糙度的示意处理，对应实际零件的磨削加工要求，能够直接用于教学演示、结构原理拆解，也可以作为同类型动力产品设计的参考基准，帮助设计人员快速核对曲柄半径、连杆长度、活塞行程三者的匹配关系，验证往复运动过程中是否存在运动干涉。
