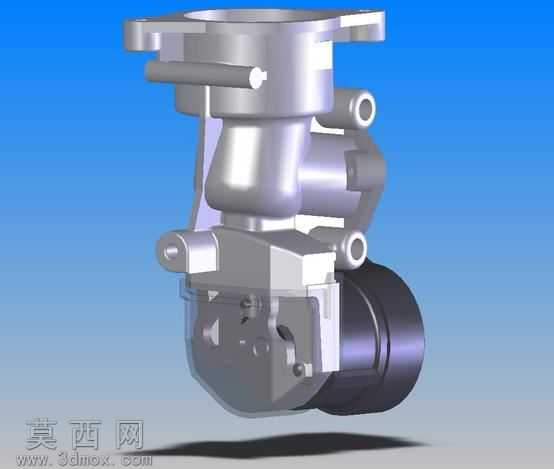

单锥回转EGR阀与力矩电机结构设计

本模型围绕德尔福电控柴油尾气燃气再循环EGR阀与配套力矩电机展开三维建模设计，建模阶段严格遵循实物装配逻辑，先拆分核心功能模块完成独立零件建模，再通过同轴约束、面贴合约束完成整体装配，完整还原产品的真实结构组成。阀体部分采用金属铸造成型的结构特征建模，精准还原进排气法兰的安装孔位、介质流通腔道的曲面轮廓，以及阀座的密封配合面结构，建模过程中对阀体表面的铸造圆角、安装凸台、传感器接口等细节做了精细化处理，保证结构尺寸与实物比例完全一致。力矩电机部分拆分了电机外壳、定子绕组安装位、转子输出轴、接线端口、位置反馈组件等独立零件，电机外壳采用哑光黑色工程塑料的材质特征，还原外壳表面的卡扣结构、散热筋细节，输出轴与阀体内部的单锥阀芯做同轴传动配合，完整呈现电机驱动阀芯回转的运动逻辑。单锥阀芯作为核心调节部件，建模时重点还原其锥形密封面的锥度参数、回转支撑轴的配合结构，保证阀芯回转时可精准调节EGR阀的废气流通截面积，实现尾气再循环流量的精准控制。材质渲染阶段，阀体金属部分采用铸铝材质参数，还原金属表面的亚光金属质感、轻微的铸造纹理，电机外壳采用黑色阻燃工程塑料材质，呈现哑光磨砂的塑料质感，密封件、接线端子等零件分别采用橡胶、铜质导电材质的渲染参数，不同材质的质感区分清晰，可直观呈现各部件的材质属性。结构设计上完整呈现了EGR阀与力矩电机的集成式布局，电机直接安装在阀体侧方，通过直连传动结构减少传动间隙，提升阀芯调节的响应速度与控制精度，阀体上预留的安装孔位可直接匹配柴油发动机的对应安装位置，各部件的装配间隙、配合公差都按照工业产品的实际设计标准做了还原，模型可用于EGR系统结构教学、产品结构验证、相关零部件设计参考等场景，完整展现了电控EGR阀的集成化设计思路与力矩电机直驱的结构优势。
