杠杆式重锤安全阀门三维结构设计

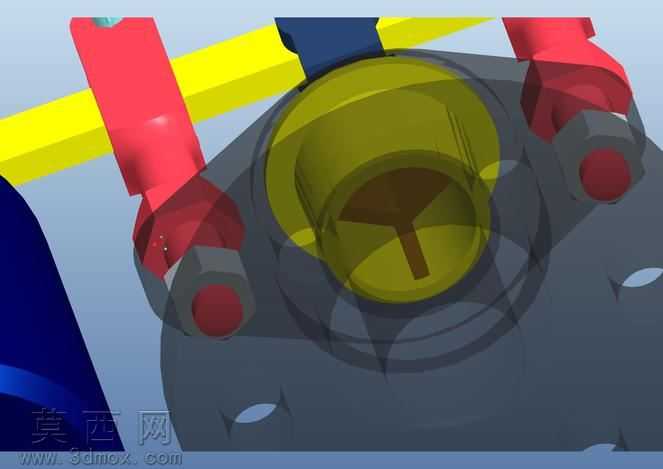

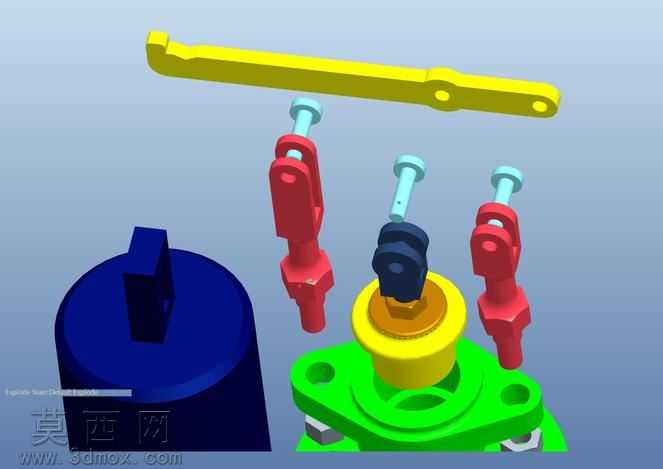

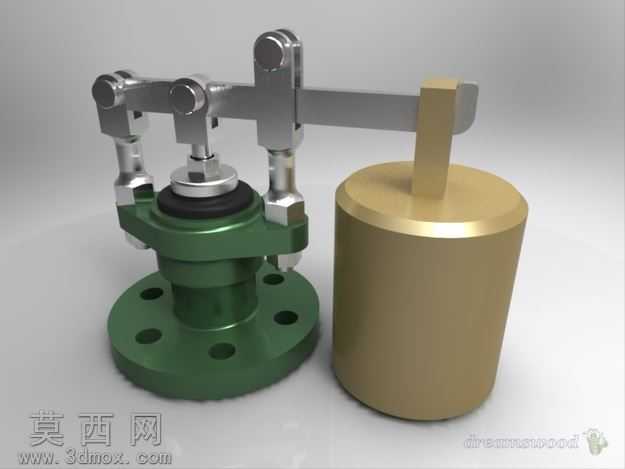

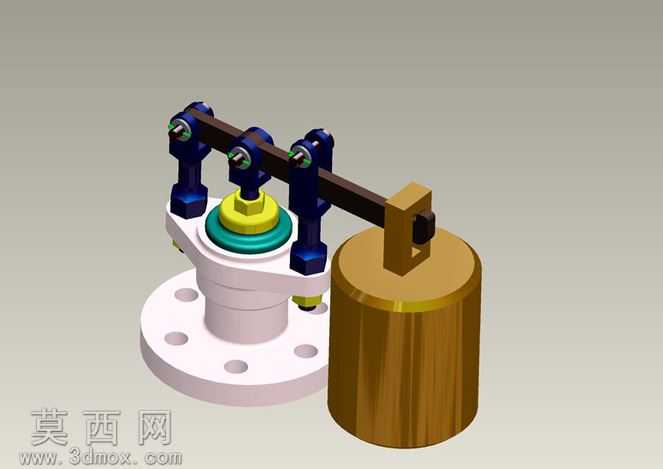

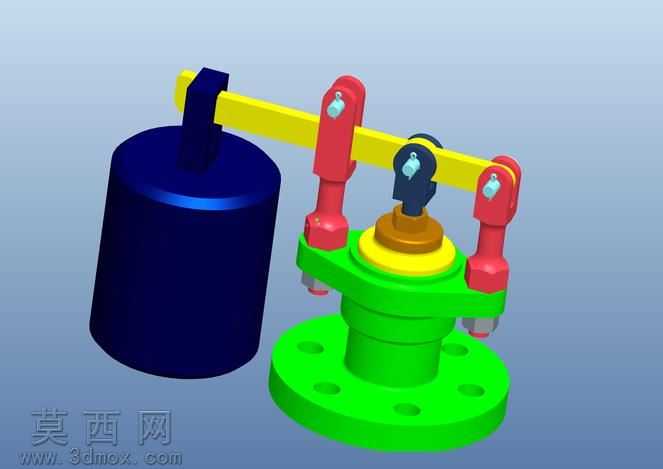

本作品为杠杆重锤式安全阀的三维数字化设计成果，建模阶段采用参数化特征建模逻辑，先完成核心承压基座的结构搭建：基座采用带螺栓孔的法兰连接结构，建模时精准绘制法兰盘的圆形轮廓、均匀分布的螺栓通孔特征，同时完成阀体中腔的流道结构设计，保证流道内壁的曲面过渡顺滑无棱角，符合流体介质的流通需求。在密封组件建模中，依次构建阀瓣、密封胶圈、阀杆的配合结构，通过同轴度约束保证阀杆与阀座的对中精度，还原密封面的贴合结构，确保模型能够准确呈现阀门的密封工作原理。杠杆机构部分采用多零件装配约束完成，分别构建两个对称布置的杠杆支撑臂、铰接销轴、横向杠杆梁，通过铰接约束还原杠杆的摆动自由度，精准还原杠杆力臂的比例关系，保证重锤力矩与介质压力的力矩平衡逻辑符合安全阀的工作原理。重锤部分采用圆柱式配重结构，建模时还原重锤的圆柱外形、顶部与杠杆连接的凸台结构，通过装配约束将重锤固定在杠杆末端的对应位置，还原重锤加载的结构形式。材质与渲染阶段，针对不同零件的实际工业材质进行参数调整：阀体部分采用深绿色工业烤漆材质，调整材质的粗糙度、反光度参数还原金属漆面的哑光质感；杠杆、阀杆、铰接销轴等金属受力零件采用不锈钢金属材质，添加轻微的环境反射效果呈现金属零件的加工质感；重锤部分采用黄铜金属材质，调整材质的金属度、光泽度参数还原铜质配重的厚重金属质感；密封胶圈采用黑色橡胶材质，调整材质的漫反射、粗糙度参数还原橡胶件的哑光弹性质感。场景渲染时采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现各零件的结构轮廓与装配关系，同时添加柔和的环境阴影增强模型的立体感与真实感。设计过程中严格遵循杠杆式安全阀的结构设计规范，所有装配位置均添加对应的配合约束，还原阀门的实际装配逻辑，既可以清晰展示安全阀的整体外观，也能够通过拆解视角呈现内部的密封、传力、配重结构，完整呈现杠杆重锤式安全阀依靠重锤重力通过杠杆放大作用力、实现阀瓣密封，当介质压力超过设定值时顶开阀瓣实现压力泄放的工作原理，模型结构完整，各零件的尺寸比例协调，符合工业阀门的实际设计参数要求。
