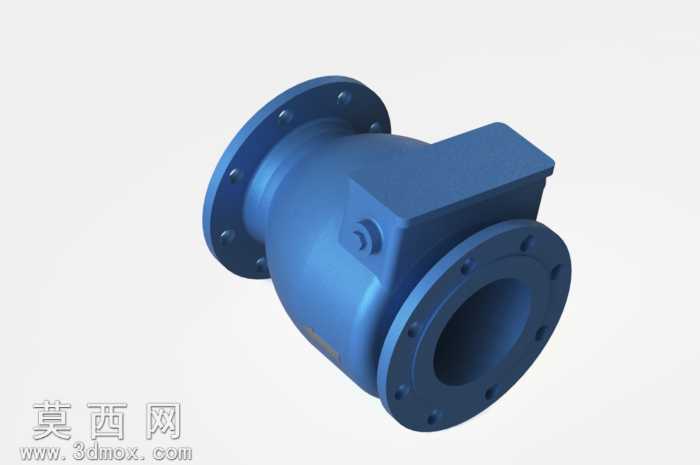

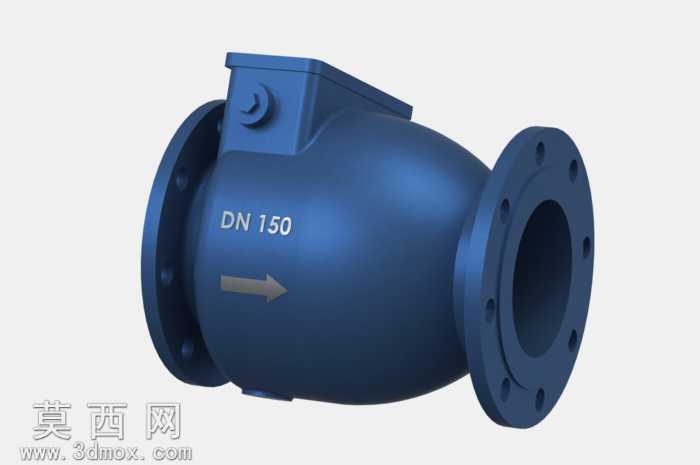

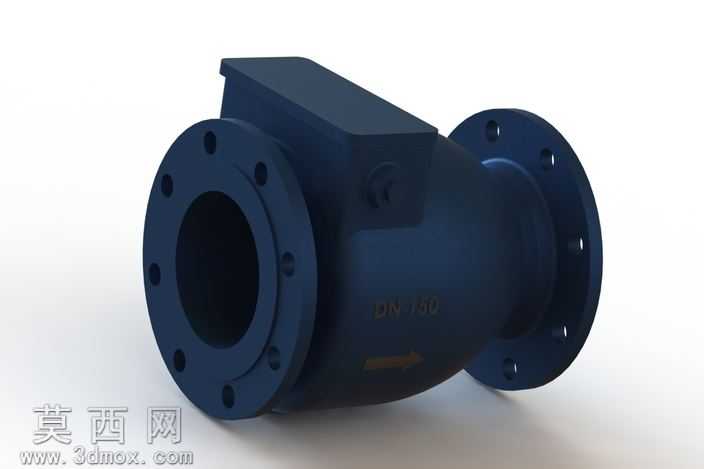

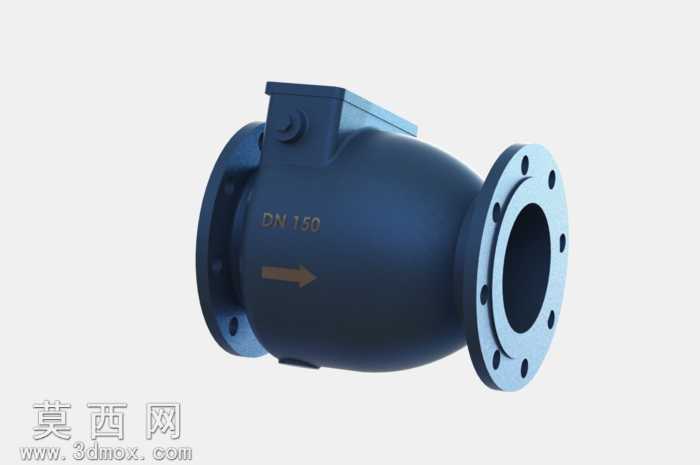

DN150法兰式止回阀工业三维设计模型

本模型为公称通径150毫米的法兰式止回阀三维设计成果，建模过程严格遵循工业阀门的实际生产尺寸规范，先通过二维草绘勾勒出阀体的球形主体轮廓、两侧法兰的安装基准面，再利用旋转、拉伸、布尔运算等特征操作逐步构建出完整的阀体结构，精准还原了法兰盘上均匀分布的螺栓安装孔、阀体顶部的阀盖连接结构、阀体表面铸造形成的流向标识与公称通径标识细节。材质渲染阶段，为阀体主体赋予了符合工业铸铁阀门外观的哑光深蓝色涂装材质，法兰密封面单独设置了金属切削加工后的银灰色金属质感材质，通过调整材质的粗糙度、反光度参数，模拟出铸件表面细微的颗粒质感与机加工面的平整光泽，同时为流向箭头、标识字符设置了同色系稍深的涂装效果，还原实物的标识印刷质感。结构设计上，完整呈现了该止回阀的旋启式内部结构空间预留，阀体流道采用顺滑的弧形过渡设计，符合流体力学的低阻流要求，两侧法兰的连接尺寸、螺栓孔数量与排布间距完全匹配PN16压力等级的法兰标准，可直接用于管路系统的装配干涉校验。建模过程中对所有安装配合面做了公差预留的细节处理，法兰密封面的凸台结构、阀体与阀盖的连接止口都做了精准的尺寸约束，模型的每一处倒角、铸造圆角都参照实际铸造工艺要求设置，避免出现工艺无法实现的尖锐棱角，整体模型结构完整，细节还原度高，可用于工业管路设计的装配演示、阀门产品的结构展示、相关课程的教学案例使用，能够直观展现法兰式止回阀的外部形态与安装连接特征，为管路系统的前期设计排布提供精准的三维参考依据。
