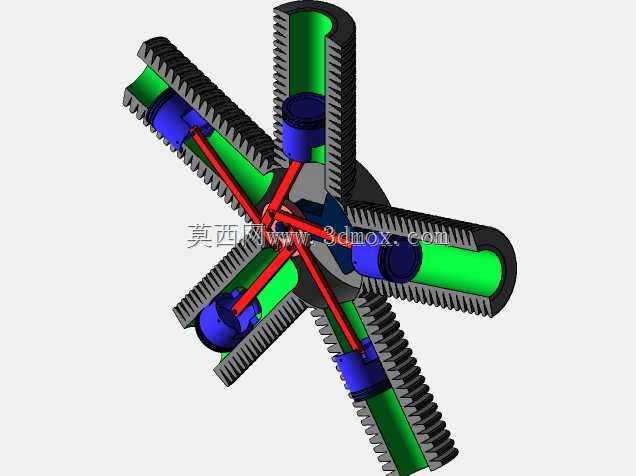

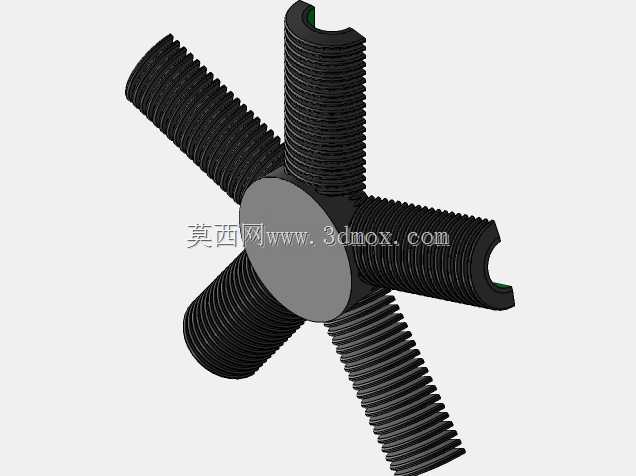

星型布局五缸径向动力装置结构展示

该径向五缸动力装置采用周向均匀星型排布设计，五个气缸以中心曲柄轴为圆心呈放射状布置，这类布局最早广泛应用于早期螺旋桨战机的动力系统，核心优势是曲轴长度短、整机结构紧凑，在相同输出功率下相比直列机型拥有更小的迎风面积，适配螺旋桨前置的航空动力安装边界，同时多缸交替做功可让曲轴运转更平顺，降低高速转动时的整机振动幅度。从结构设计逻辑来看，五个气缸共用同一根中心曲柄销，活塞通过连杆组件与中心曲柄连接，做功时高压燃气推动活塞沿气缸轴线做往复直线运动，通过连杆将动力传递至中心曲柄，转化为曲轴的旋转扭矩输出；周向排布的气缸可让冷却气流均匀掠过每个气缸外壁，在早期风冷散热条件下能获得更均衡的热管理效果，避免单缸过热导致的结构失效。设计过程中需严格控制每个气缸的轴线夹角，保证各缸活塞运动相位符合做功顺序要求，相邻气缸的缸体间距要预留出散热鳍片的安装空间，同时避免连杆运动过程中出现干涉；中心曲柄的偏心距需匹配活塞行程，保证燃烧室压缩比符合设计值，缸体与中心机匣的连接法兰需保证同轴度，避免活塞运动时出现偏磨导致的密封失效。这类动力装置的安装边界以中心曲轴轴线为定位基准，整机径向尺寸由气缸长度决定，轴向尺寸仅需覆盖曲柄连杆机构的运动行程，安装时可直接通过中心机匣的连接法兰固定在机身支架上，输出端直接连接螺旋桨传动机构，无需额外的换向传动结构，能大幅降低动力系统的整体重量。从功能特性来看，五缸径向布局相比更少缸数的同类型机型，动力输出脉冲更小，曲轴转动惯量更合理，在低速运转时也能提供稳定的扭矩输出，适配早期螺旋桨飞机不同飞行工况下的动力需求；同时周向布置的结构让维护人员可以直接从外侧对单个气缸进行检修拆装，无需拆解整机核心结构，降低外场维护的操作难度。建模过程中需重点还原活塞与缸壁的配合间隙、连杆与曲柄销的铰接结构、缸体外壁散热鳍片的排布细节，保证各运动部件的相对位置符合实际运动逻辑，可直接用于动力结构原理演示、教学教具开发以及相关航空动力方案的前期结构验证参考。
