适配AC200的支柱俯仰手动控制切断件

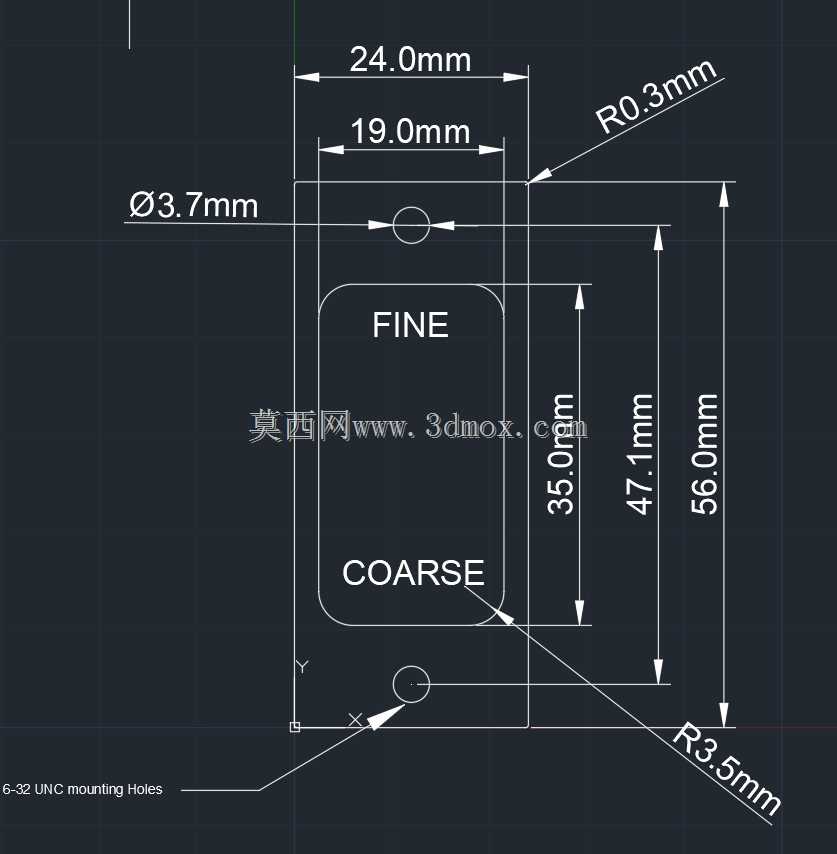

在小型流体控制、实验台管路配套、桌面级气动调节系统的搭建场景中，这类适配AC200规格的手动控制切断件，是实现支柱俯仰角度档位切换、通断状态手动操控的核心接触式操作部件，日常多被集成在需要人工快速切换工作档位、手动切断动力或介质通路的支撑调节结构上，操作人员无需借助额外工具，仅通过拨转该部件即可完成FINE与COARSE两档的模式切换，以及对应通路的切断操作，适配小空间内的近距离手动操控需求。从设计逻辑来看，该部件采用扁平类矩形的主体轮廓，边角处做了R3.5mm与R0.3mm的差异化圆角处理，大圆角用于降低安装时的边角磕碰风险，小圆角则用于操作面的边缘过渡，避免操作人员拨转时被锐边划伤。主体上的档位标识采用凹陷蚀刻的思路预留加工位置，确保长期频繁操作后标识不会因摩擦脱落，清晰区分精细调节与粗调两个工作档位。安装边界上，部件整体最大外轮廓尺寸控制在56.0mm总高、24.0mm总宽的范围内，核心操作区域的高度为35.0mm，宽度为19.0mm，预留的安装孔采用6-32 UNC标准螺纹规格，孔位直径3.7mm，孔位布局匹配AC200配套支柱的安装基准，安装时无需额外对支柱连接面做二次打孔加工，直接对齐孔位拧入对应规格的紧固件即可完成固定，安装后部件突出支柱表面的高度不会超出周边结构的安全间隙，不会出现与相邻俯仰转动结构发生运动干涉的问题。实际使用过程中，该部件的操作力臂经过尺寸适配，操作人员单指即可完成拨转操作，档位切换时的到位反馈清晰，不会出现档位模糊、误触发切断的情况，部件的结构强度足以支撑日常频繁的手动拨转操作，不会因长期受力出现连接部位松动、档位错位的问题。在配套选型时，仅需确认对接支柱的安装孔位间距、俯仰转动的行程范围，即可直接匹配使用，无需额外做结构改型，能够有效缩短小型调节支柱的组装调试周期，降低配套加工的成本。
