汽车发动机燃油喷射器精密结构设计

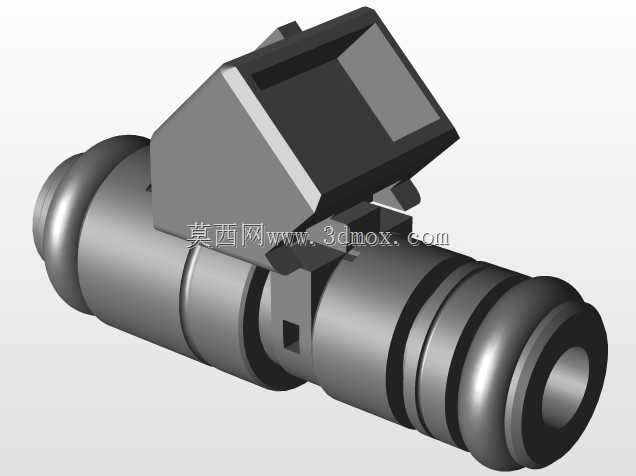

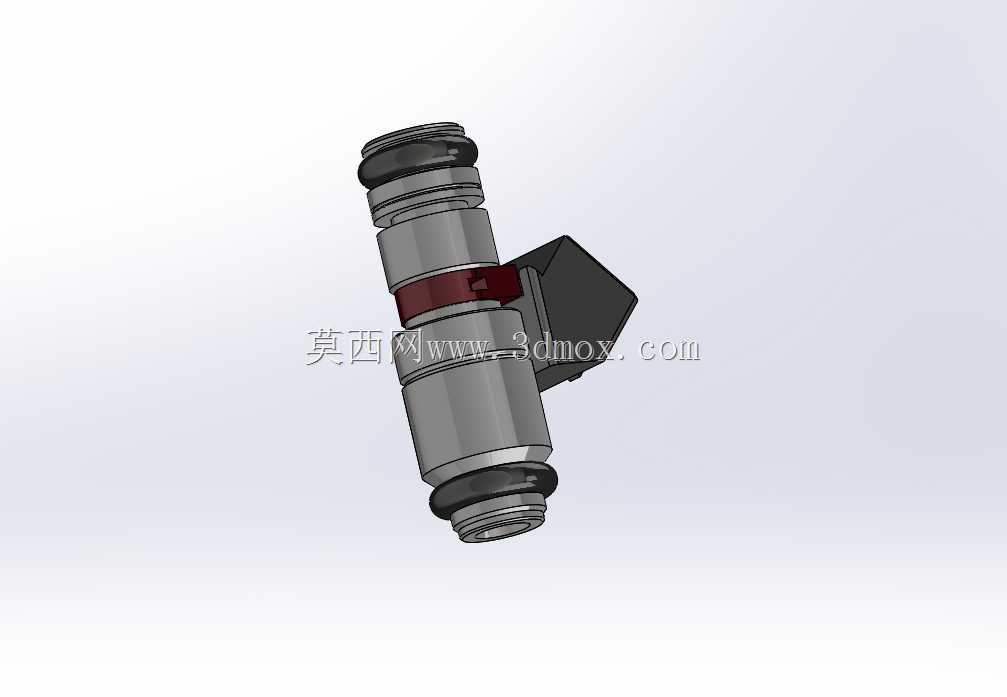

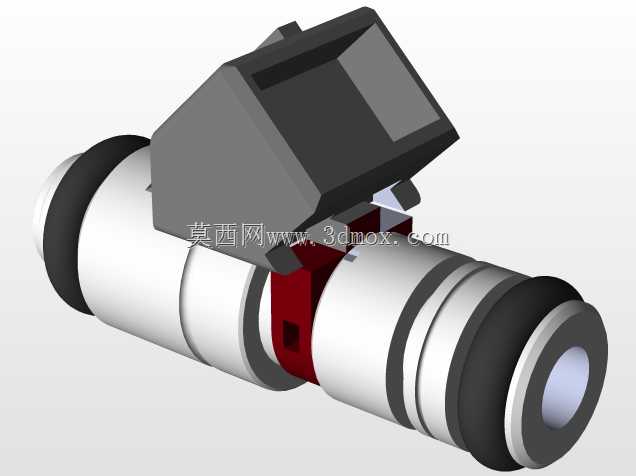

在车用汽油发动机的燃油供给系统中，燃油喷射器是决定空燃比控制精度、动力输出平顺性与排放水平的核心执行部件，这款喷射器的三维结构完全围绕量产装车的实际工况搭建，可直接用于发动机台架匹配验证、燃油系统布局校核以及维修教学演示场景。从结构设计逻辑来看，整体采用同轴圆柱式布局，主体为三段式阶梯轴结构，上下两端的环形密封槽用于安装耐油橡胶O型圈，安装时直接压入发动机进气歧管或缸盖的对应安装孔内，依靠O型圈的压缩变形实现燃油腔与进气侧的密封隔离，无需额外法兰固定，安装边界的径向尺寸严格匹配主流小排量乘用车的喷油器安装孔公差，轴向定位台阶到顶端电接头的距离完全符合整车线束布置的空间要求，不会出现装车后与周边进气管路、线束插件干涉的问题。侧置的黑色方形结构是电磁阀驱动接头，内部集成电磁线圈与衔铁组件，设计时特意将接头轴线与主体轴线设置为固定夹角，既避让了发动机缸盖周边的安装空间，也能保证线束插件插拔操作的便利性，接头内部的插针位置符合车用连接器的通用标准，可直接适配原厂线束接插件，无需额外改制。主体中段的深红色环带是燃油滤网的安装限位结构，燃油从上端进油口进入后，首先经过滤网过滤掉燃油中的杂质颗粒，避免杂质堵塞内部的精密喷孔，内部的针阀与阀座配合面采用锥面密封设计，电磁阀断电时针阀在弹簧力作用下压紧阀座切断燃油通路，通电时电磁力吸起衔铁带动针阀抬起，高压燃油以精确雾化形态从下端喷孔喷出，喷孔的排布角度经过匹配设计，可保证喷出的油束与进气气流充分混合，提升燃烧效率。建模过程中对所有配合面的公差带进行了对应还原，包括O型圈槽的尺寸公差、针阀与阀座的配合间隙、电磁阀的行程限位尺寸，完全符合量产零部件的工程设计要求，既可以用于新机型研发时的燃油系统匹配仿真，也能作为职业院校汽车维修专业的结构教学模型，帮助学习者直观理解喷油器的内部构造与工作原理，在做发动机周边附件的布置设计时，也可以直接调用该模型进行空间干涉检查，避免后期样件装车出现装配冲突。
