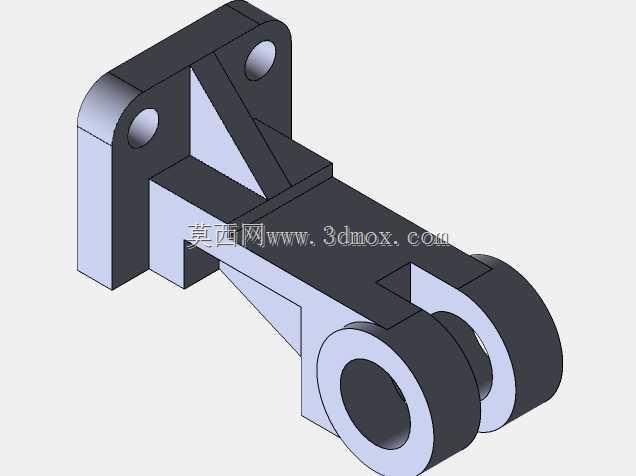

重型铰接式系紧固定支架结构

这类重型系紧支架多应用在重载物流装备、工程机械的货厢固定、作业属具锁止场景中，核心作用是为柔性系紧构件、刚性拉杆提供可靠的承力安装基点，在设备承受交变冲击载荷、大拉力负载时，将作用力平稳传导至设备主体结构上，避免局部应力集中造成结构开裂或连接失效。从结构设计来看，支架采用一体化铸钢或厚板焊接成型思路，安装端设置带两个同轴安装孔的法兰面，可通过螺栓与设备主体的安装基面完全贴合，法兰面与主体悬臂之间增设三角形加强筋，筋板厚度根据额定负载匹配，抵消悬臂受拉时产生的倾覆力矩，避免安装面螺栓受额外剪切力。悬臂末端采用双叉耳铰接结构，两个同轴的销孔可穿装连接销轴，与系紧构件的铰接端配合，这种双耳结构相比单耳结构，受力时销轴的剪切面从单剪切面变为双剪切面，承载能力提升一倍以上，同时能限制铰接件的横向窜动，保证连接副的运动轨迹稳定。设计过程中需要重点控制几个尺寸边界：首先是安装法兰面的孔距公差，要与设备主体的预装螺纹孔位置度匹配，保证安装时无需额外修配；其次是末端销孔的同轴度，若两孔同轴度超差，会造成销轴装配卡滞，长期受载时会出现销轴偏磨、局部应力过载的问题；另外悬臂的长度要匹配系紧构件的运动行程，避免支架与周边运动部件发生运动干涉。这类支架在实际使用中，通常会配合高强度卸扣、拉紧螺杆使用，表面做发黑或镀锌防腐处理，适应户外作业、潮湿工况的使用需求，结构上没有冗余的设计，所有截面尺寸都经过受力校核，在保证额定承载能力的前提下尽可能控制自重，不会给设备增加额外的负载负担。在重型货运车辆的货厢边板固定、工程起重设备的副臂锁止、矿山设备的防护栏紧固场景中，这类支架都是不可缺少的基础承力部件，其结构可靠性直接关系到整机的作业安全，建模时需要重点还原加强筋的过渡圆角、销孔的倒角细节，这些工艺细节直接影响实际加工后的应力分布效果，避免尖角处出现应力集中导致的疲劳断裂问题。
