四旋翼无人机3D打印机架结构设计

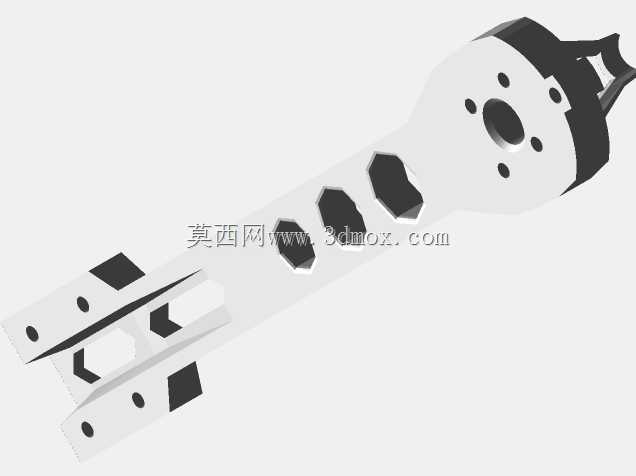

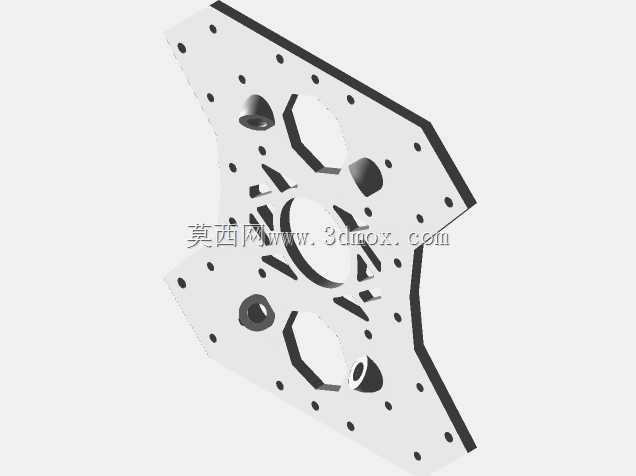

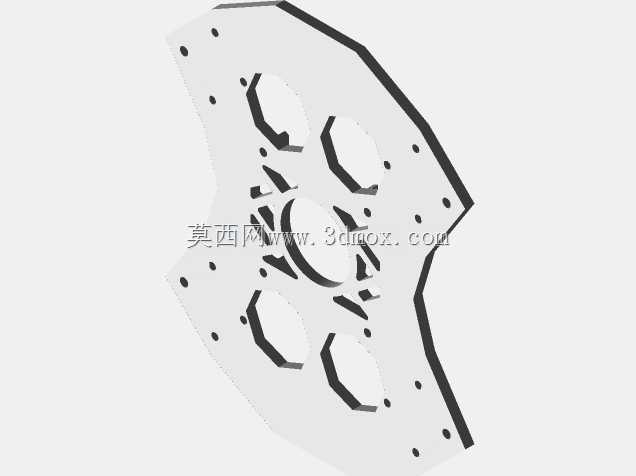

这款四旋翼机架是面向桌面级FDM3D打印工艺开发的飞行动力承载结构，核心应用场景覆盖入门级航模爱好者自制飞行器、高校无人机创新实训项目、小型航拍验证机搭建等领域，作为四旋翼飞行器的核心承载基体，它需要同时承担动力组件固定、飞控模块安装、电池载荷承载、飞行过程冲击缓冲的多重作用。从结构设计逻辑来看，整体采用长条形一体化布局，机臂与中心安装座做了融合式设计，省去了传统机架分体拼接的紧固件连接环节，既减少了装配工作量，也避免了拼接缝隙带来的结构应力集中问题。中心区域的圆形安装座预留了多层同心安装孔位，可适配不同安装孔距的无刷电机、飞控板安装座，孔位周边做了局部加厚处理，抵消电机高速运转产生的振动疲劳，防止打印件在长期振动下出现孔位开裂。机臂部分沿长度方向设计了三个连续的六边形镂空结构，这类镂空并非单纯的减重设计，六边形的蜂窝状受力结构可以在大幅削减打印耗材用量、降低机架整体自重的同时，保证机臂径向的抗扭、抗弯强度，避免飞行过程中机臂出现形变影响动力输出角度。机臂末端的电机安装位设置了定位凸台，安装电机时可以直接卡入凸台完成定位，不需要反复校准电机同轴度，降低装配调试的难度。机架底部预留了两层平行的安装卡槽，可直接卡入飞控板、电调模块的固定座，同时卡槽位置做了走线缺口设计，方便电调与电机、飞控之间的线材规整排布，避免飞行过程中线材晃动干扰飞控陀螺仪的采样精度。从安装边界来看，机架整体的安装孔位公差按照FDM打印的常规收缩率做了补偿设计，常规PLA、PETG耗材打印后不需要二次扩孔即可完成标准M3螺丝的装配，机臂的长度尺寸适配8-9寸螺旋桨的安装间距，不会出现桨叶打杆的问题，中心区域的安装空间可容纳20*20mm至30*30mm标准安装孔距的通用飞控硬件，底部电池安装位可适配2S-3S规格的航模锂电池固定。结构的壁厚设置为1.8mm，匹配常规0.4mm喷嘴3D打印的三层走线厚度，既保证了足够的结构强度，也不会因为壁厚过大导致打印时间过长、整机重量超标。机架边角位置全部做了R2以上的圆角过渡，一方面避免打印过程中出现应力翘曲，另一方面也能在飞行器意外坠机时减少尖锐边角的断裂风险，分散撞击产生的冲击力，提升机架的抗摔性能。
