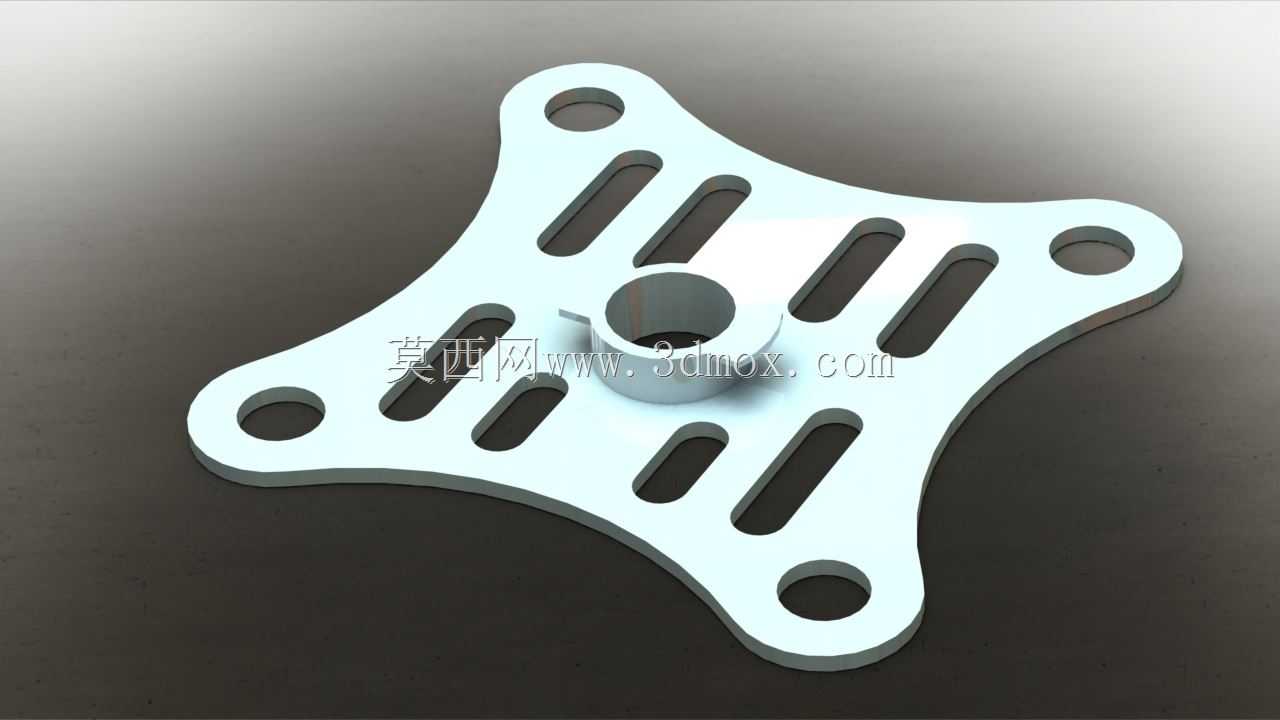

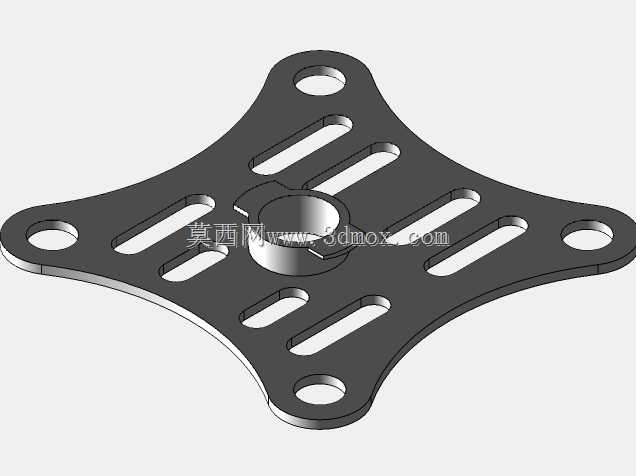

Syma X25Pro无人机万向节顶部连接支架

该零件作为小型消费级航拍无人机云台系统的核心连接构件，主要承担飞控主体与两轴万向节组件之间的载荷传递、定位约束功能，在实际飞行作业中，既要抵消机身动力单元产生的高频微幅振动，避免振动传导至摄像模组导致画面出现果冻效应，也要为万向节的俯仰、横滚转动副提供稳定的安装基准，保证云台在无人机做姿态调整、航线飞行、风扰修正动作时，摄像单元始终保持稳定的拍摄朝向。从结构设计逻辑来看，整体采用四角延伸的星型布局，四个角端的通孔为整机安装定位孔，孔位公差严格匹配无人机下机身的安装柱尺寸，装配时可直接通过螺丝完成锁附固定，无需额外调整定位；中心凸起的轴套结构是万向节转轴的配合位，轴套内孔的尺寸精度、同轴度直接决定万向节转动的顺滑度与旷量大小，设计时预留了标准的转动配合间隙，既不会因间隙过小导致转动卡滞，也不会因间隙过大造成云台晃动偏移。板体上均匀分布的长条形镂空槽并非装饰结构，一方面是通过去除非受力区域的材料来降低零件整体重量，适配小型无人机严苛的起飞重量限制，减少不必要的载荷消耗，提升续航表现；另一方面这些镂空结构可以打散振动传导的路径，配合云台减震球的作用，进一步过滤机身传递过来的振动，提升航拍成像的稳定性。从安装边界来看，零件整体为扁平盘状结构，最大外轮廓尺寸适配Syma X25Pro机型的下机身安装腔，不会超出机身外壳的包覆范围，避免飞行过程中零件突出部位产生额外风阻，或是在发生轻微擦碰时直接损坏云台结构；中心轴套的凸起高度经过精准核算，既保证转轴有足够的配合长度承受飞行过程中的各个方向载荷，也不会因凸起过高占用过多机身内部空间，挤压电池、飞控板等其他核心部件的安装位置。在实际工况中，该零件需要承受无人机起飞、降落、机动飞行时产生的多向冲击载荷，因此结构上在四个安装角与中心轴套的连接位置做了圆弧过渡处理，避免直角位置产生应力集中，在长时间振动、反复受力的情况下出现结构断裂的问题；板体厚度经过受力仿真优化，在满足结构强度要求的前提下做到最薄，进一步实现轻量化设计。这类小型无人机的云台连接支架，不同于专业级航拍设备的复杂减震结构，设计上更侧重零件的集成度与装配便捷性，整个零件为一体化成型结构，装配时不需要额外拼接其他构件，直接对位锁附四颗螺丝即可完成安装，能够有效降低生产装配的工时成本，也能减少售后维护的更换难度，普通用户在零件出现损坏时，也可以自行完成替换操作，不需要专业的工装辅助。
