吉尔巴克400lpm容积式管线流量计结构

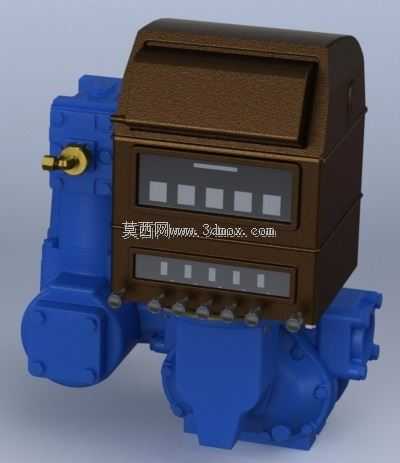

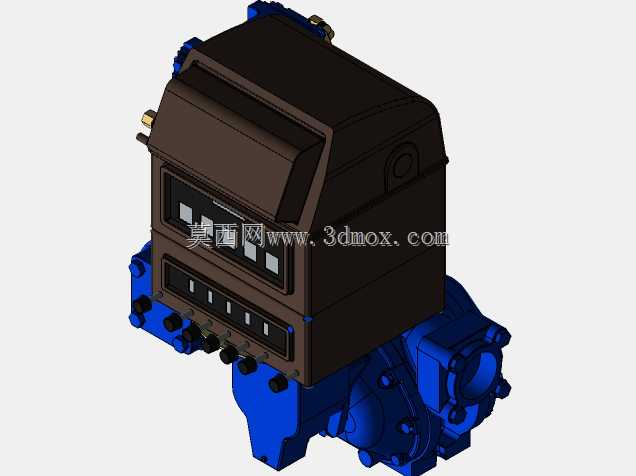

该容积式管线流量计主要面向航空油料加注、成品油管线输送等场景的流体计量需求，在油料加注橇装系统中承担核心计量功能，可对管线内流经的液态介质体积做连续累计计量，为油料加注作业提供精准的计量数据支撑，避免加注过程出现计量偏差，保障贸易交接、作业管控环节的数据准确性。从结构设计来看，设备分为计量主体与计数显示两个核心模块，下部蓝色结构为计量腔主体，内置容积式计量核心组件，依靠流体流经时推动计量腔内部运动部件转动，将流体的体积流量转化为机械转动量传递至上部计数单元，这种机械传动的计量结构抗干扰能力强，在复杂的油料输送工况下可保持稳定的计量精度，不会因为介质内少量杂质、流量瞬时波动出现计数失准的问题。上部棕色壳体为计数显示单元，采用双层数显窗设计，上层窗口可显示单次加注的累计流量，下层窗口可显示累计总流量，壳体做了密封防护处理，可适配户外加油站点、橇装加注设备的露天使用场景，避免雨水、粉尘侵入计数机构造成卡滞。设计过程中充分考虑了现场安装的适配性，计量主体的进出油口采用标准法兰连接结构，可直接对接同通径的输送管线，无需额外做转接结构设计，设备整体安装边界紧凑，下部计量腔的安装孔位按照通用橇装设备的安装间距设置，可直接固定在橇装底座的预留安装位上，不需要对现有橇架做额外改造。计数单元与计量主体采用模块化连接设计，后期维护时可单独拆卸计数模块做校准、检修，不需要将整个流量计从管线上拆解，大幅降低现场维护的工作量。设备的操作端设置在计量腔侧方，采用带锁止结构的操作旋钮，可实现计量复位、启停控制功能，旋钮做了防滑处理，操作人员佩戴劳保手套也可顺畅操作。在结构细节上，计量腔的壳体采用高强度铸铝材质做表面喷涂处理，兼顾结构强度与耐腐蚀性能，可适应油料介质的长期接触，不会出现壳体腐蚀、介质渗漏的问题；计数单元的显示窗采用透明耐油材质，长期接触油料挥发物也不会出现雾化、模糊的问题，保证读数清晰。
