剪式汽车千斤顶总成结构设计

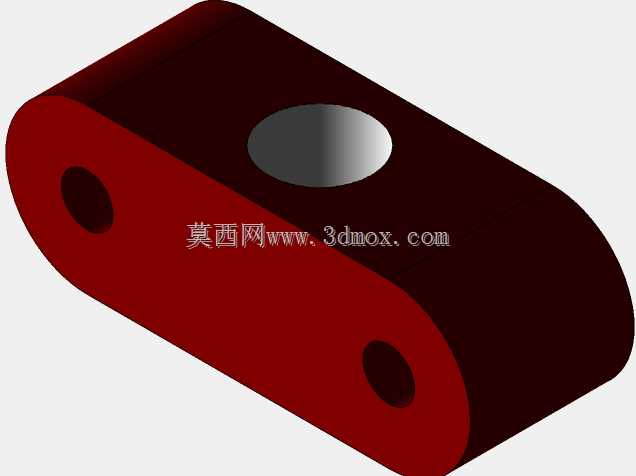

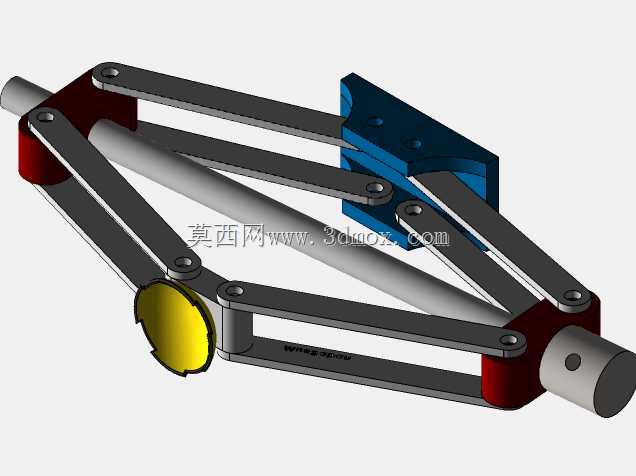

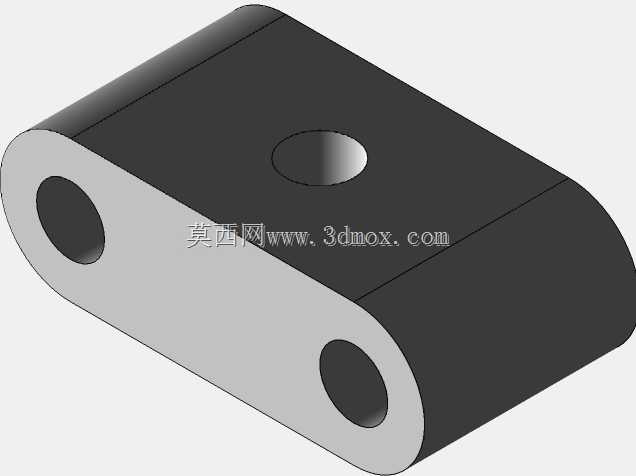

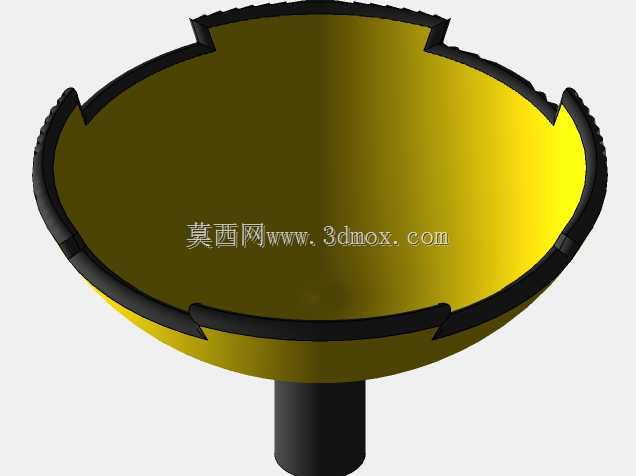

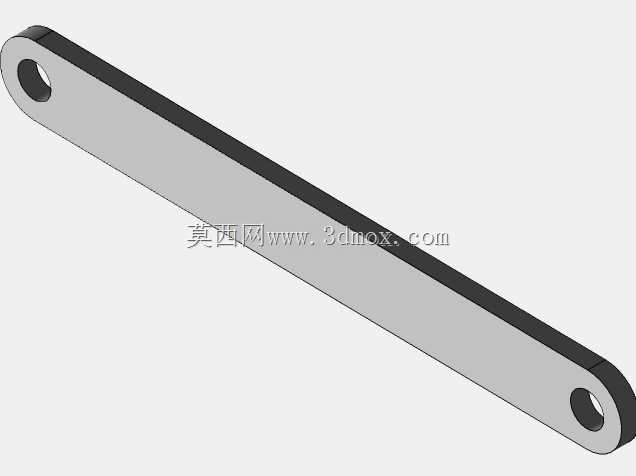

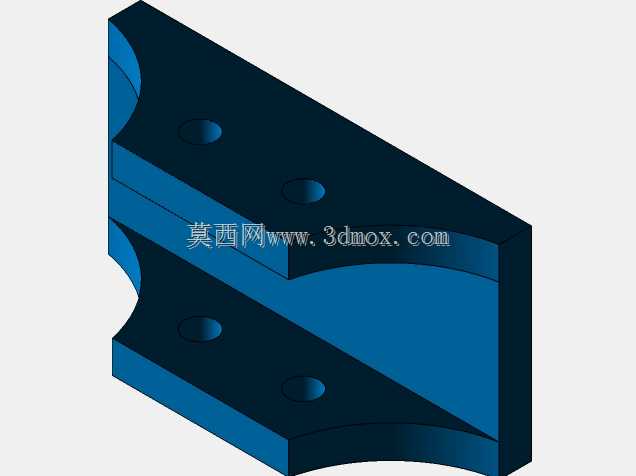

日常车辆维保场景中，剪式千斤顶是随车应急工具里普及率极高的举升类装置，这款剪式结构的汽车千斤顶，核心依托平行四边形连杆的剪叉伸缩原理实现举升动作，相比液压类千斤顶结构更紧凑，收纳后占用后备箱空间极小，适配绝大多数家用乘用车的随车配备需求。从结构设计逻辑来看，整套总成采用对称式双组剪臂布局，上下两端分别设置支撑托块与底座承力结构，中间穿设传动螺杆，通过端部的旋钮转动带动螺杆进给，驱动两组剪臂绕铰接销轴做开合动作，以此实现顶部支撑面的垂直升降，铰接位置全部采用销轴加衬套的连接形式，既保证转动副的活动顺畅度，又能在举升过程中均匀分散载荷，避免局部应力集中导致结构变形。设计过程中优先考虑了车载使用的边界限制，整体收纳状态下的厚度控制在较低范围，可直接放入车辆侧围的工具槽内，展开后的最大举升高度满足家用轿车更换备胎时的轮胎离地间隙要求，底座采用加宽的平面接触结构，在非硬化路面使用时可搭配垫木增大接触面积，降低沉陷风险，顶部的支撑托块做了弧形贴合设计，能够对准车辆底盘指定的举升支撑点，避免举升过程中滑脱损伤车身底盘。整套结构的受力路径经过反复校核，当螺杆驱动剪臂张开至工作角度时，上下铰接点的载荷会沿两组剪臂均匀传递到底座，传动螺杆采用梯形螺纹设计，具备可靠的自锁性能，举升到位后不会因载荷作用出现自行回缩的安全隐患，所有铰接销轴的端部都设置了防脱限位结构，避免多次使用后销轴窜出导致结构失效。不同于重型维修用的举升设备，这款剪式千斤顶的设计定位就是车载应急场景，整体重量控制在单人可轻松搬运的范围，操作时仅需配套的摇杆转动端部旋钮即可完成举升与回落动作，无需额外的动力源，对使用场景的适配性极强。结构建模过程中对所有运动副都做了干涉检查，确保剪臂在全行程开合过程中不会出现零件磕碰，螺钉等紧固件的安装位置都预留了足够的操作空间，后期生产装配时可快速完成组装，日常维护仅需定期在铰接销轴与传动螺杆处涂抹润滑脂，即可保证长时间的动作顺畅，不会出现卡滞问题。
