剪式手动飞机轮胎更换起重装置

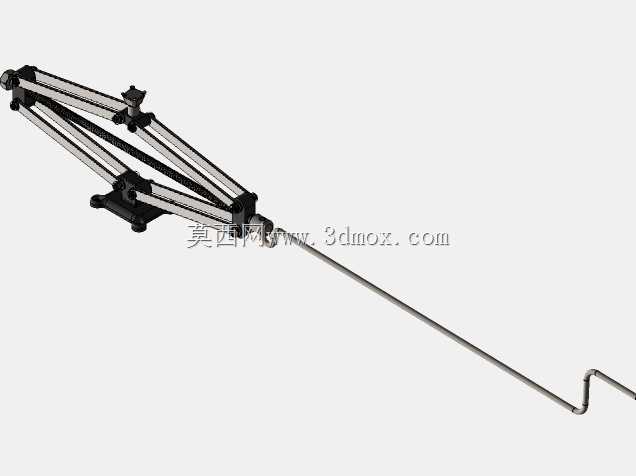

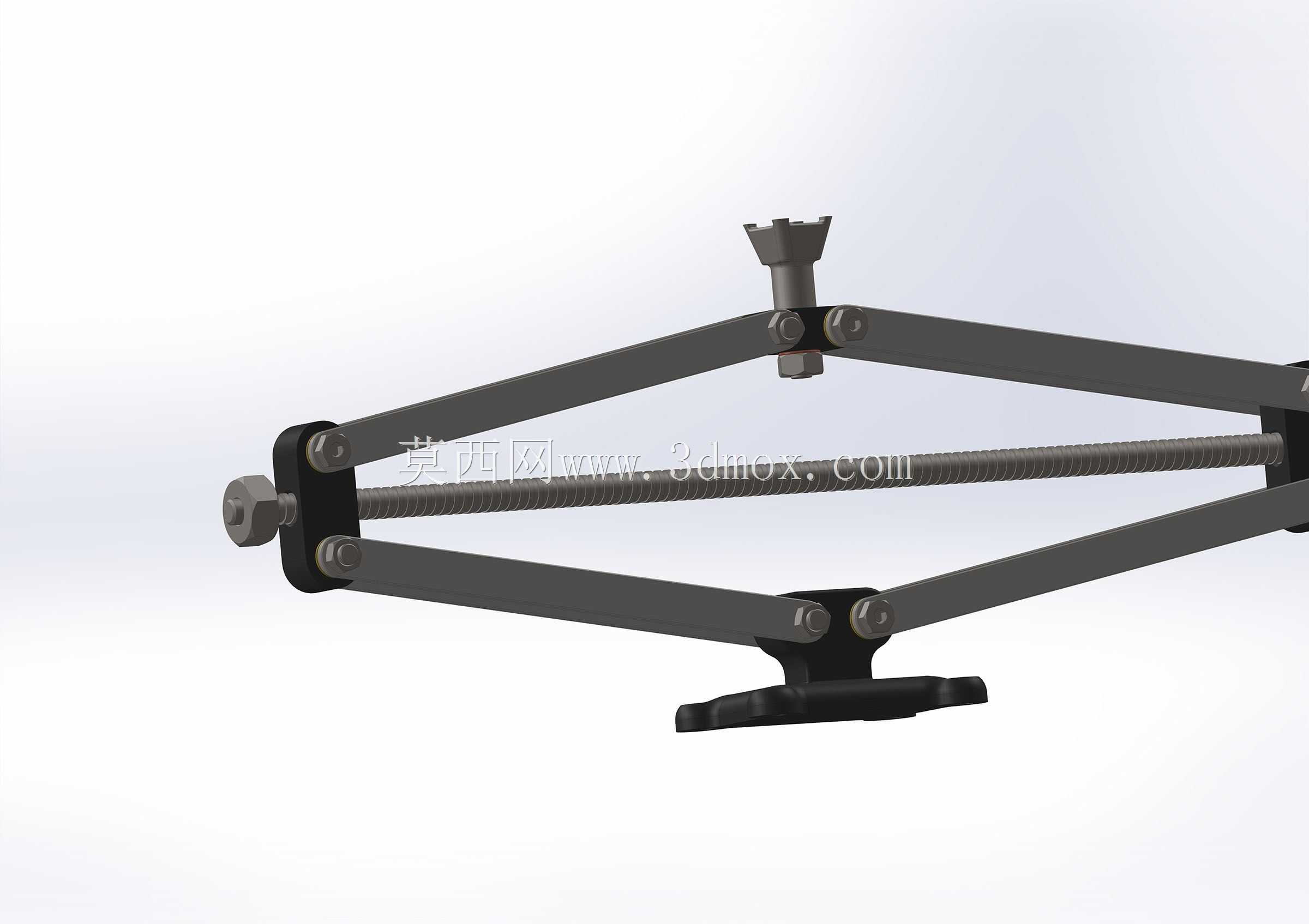

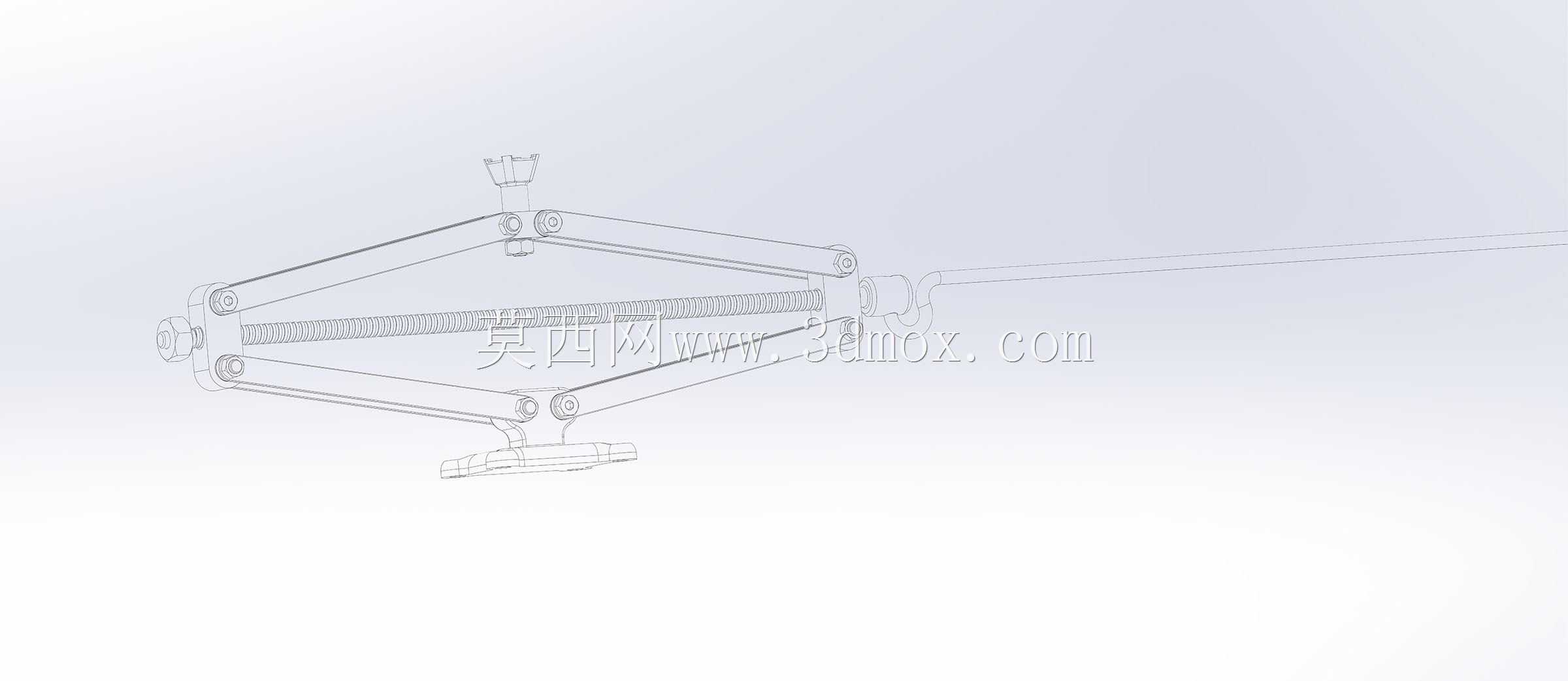

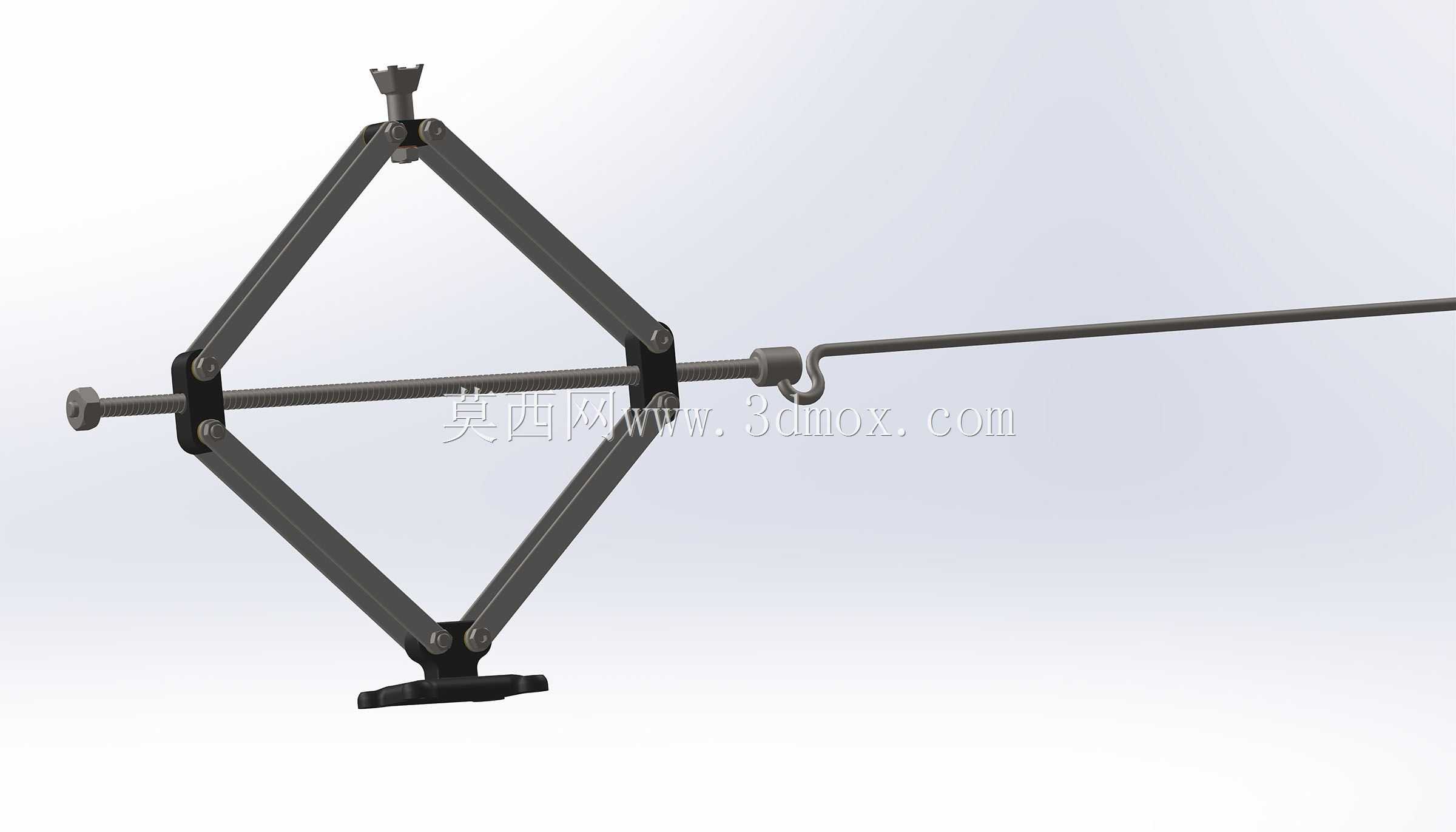

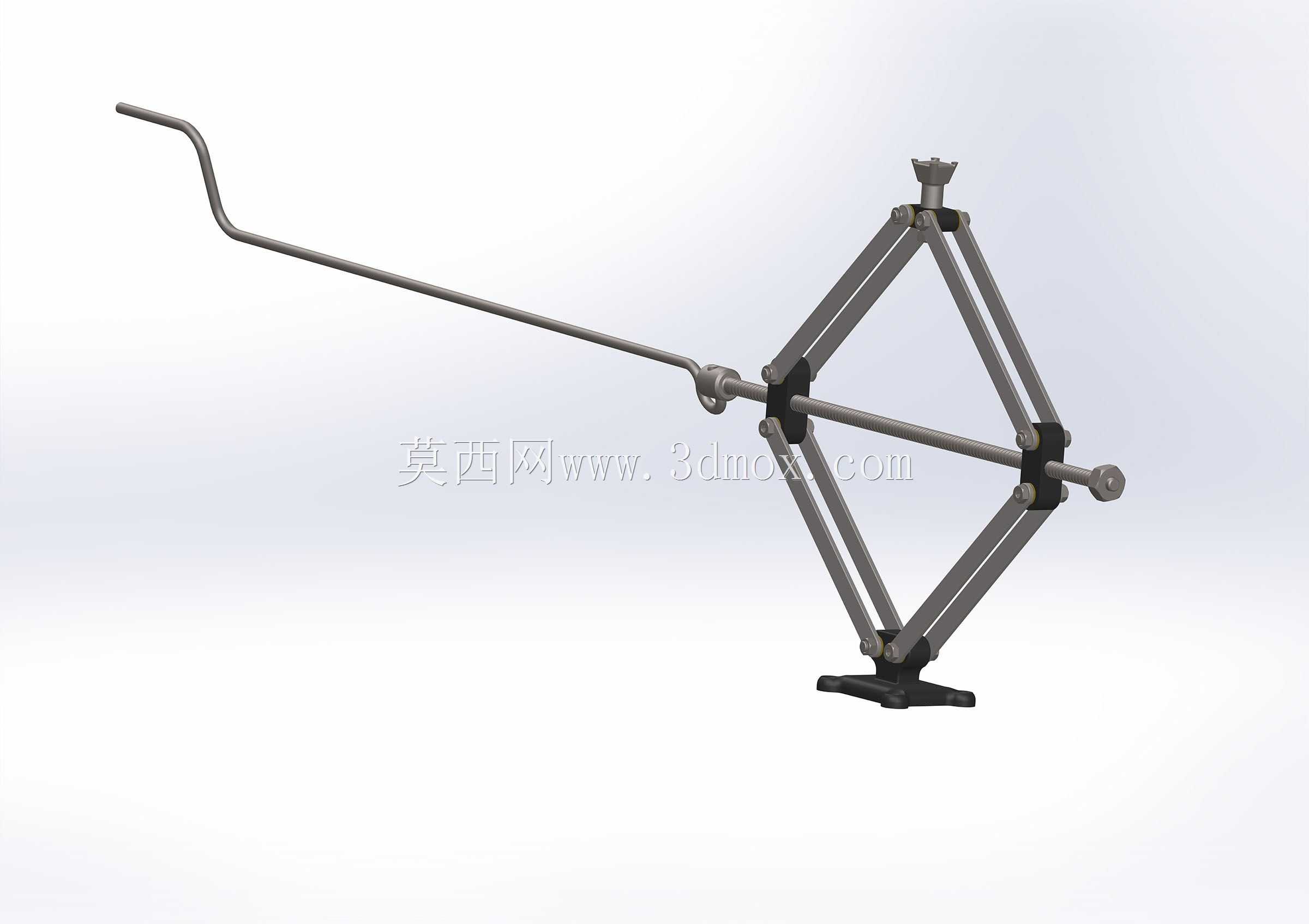

在民用及通航飞机地勤维护场景中，机轮轮胎更换是高频定检作业项，传统液压千斤顶存在低温漏液、便携性差、维护成本高的问题，这款剪式手动起重装置正是针对该场景设计的专用作业工具。整套机构采用菱形剪臂作为核心传力结构，通过长操作杆的回转运动驱动中部丝杆进给，带动剪臂夹角变化实现顶部支撑端的垂直升降，相比直齿顶升结构，剪式架构的受力分布更均匀，支撑过程中侧向抗偏移能力更强，适配飞机机轮更换时需要稳定托举轮轴、避免机身晃动的作业要求。从结构设计逻辑来看，操作杆采用大长度弯柄造型，目的是放大输入扭矩，作业人员无需施加过大的扳动力即可实现数吨级的静载荷支撑，杆端的球头结构可以适配不同角度的操作站位，地勤人员在机位空间受限的情况下，也能找到合适的施力角度完成顶升操作。底部支撑座采用加宽平底设计，接触地面的支撑面做了防滑纹理处理，在机库环氧地坪、停机坪水泥地面甚至临时野外起降点的硬质土面上，都能保证足够的接地摩擦力，避免顶升过程中出现底座滑移的安全隐患。顶部支撑端做了适配飞机轮轴托架的卡槽结构，不需要额外加装过渡垫块即可直接贴合轮轴支撑位，减少现场作业的工装准备环节。整套装置的收拢尺寸控制在可单人携行的范围内，收拢后剪臂完全叠合，操作杆可沿丝杆轴线方向收纳，不会出现突出的磕碰结构，适合在机场地勤工具箱、随机维护工具包中存放。安装边界方面，该装置的最低收拢高度适配多数小型通航飞机、支线飞机的机轮离地间隙，不需要预先垫高即可塞入轮轴下方的作业空间，最大顶升行程覆盖轮胎拆卸所需的轮轴抬升高度，顶升过程中丝杆带有自锁梯形螺纹，任意高度位置都能实现机械锁止，不会因为外力晃动出现回落问题，完全满足机轮换胎作业的安全规范要求。剪臂的铰接点采用耐磨衬套连接，长期反复使用也不会出现铰接间隙过大导致的支撑晃动问题，所有金属结构件都做了防腐镀层处理，适应机场高湿、高盐雾的户外作业环境，减少日常维护的工作量。
