手动螺旋起重顶升工具结构设计

在设备检修、小型构件安装、车辆应急维保这类场景里，手动螺旋顶升工具的出场率始终不低，它不需要外接动力源，完全依靠人力输入扭矩就能完成重物的顶升与支撑，对野外无供电、狭小作业空间的适配性远优于液压类顶升设备。这款螺旋顶升结构的核心传动逻辑采用梯形螺纹副，螺杆与螺母的配合面预留了合理的润滑间隙，既保证传动过程中不会出现卡滞，也能在承重状态下实现可靠的自锁，避免重物意外下坠引发安全事故，这也是螺旋类顶升工具区别于其他顶升设备的核心优势——不需要额外加装锁止机构，依靠螺纹升角小于当量摩擦角的机械特性就能实现任意位置的位置保持。

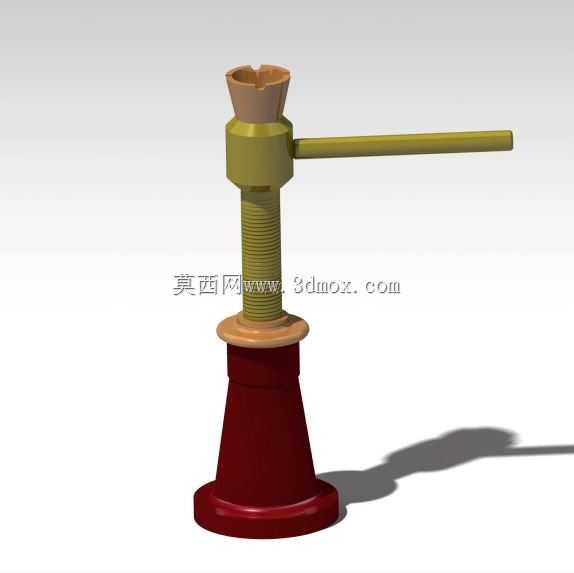

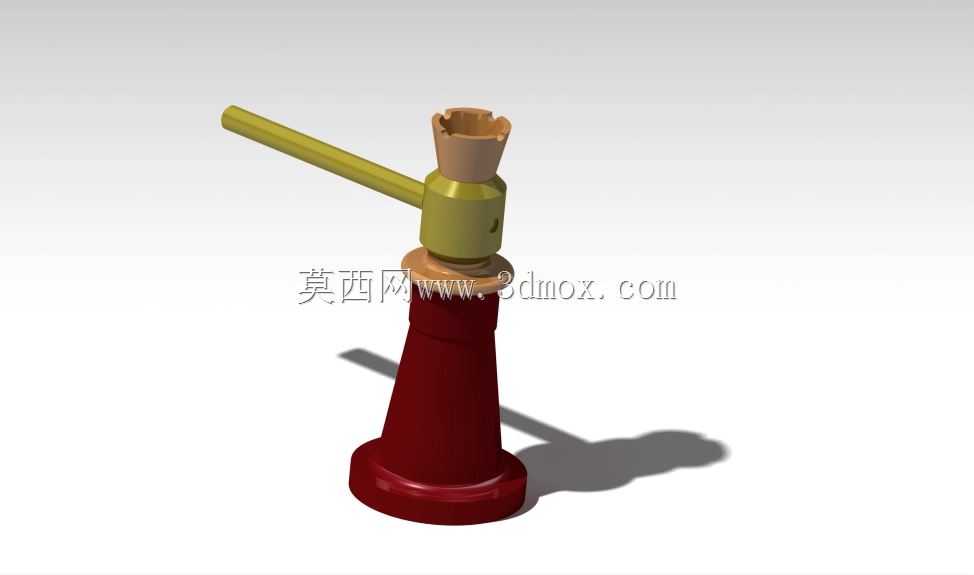

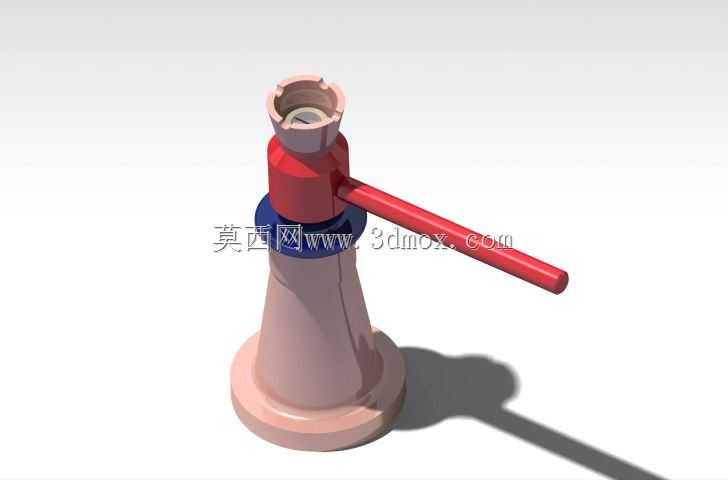

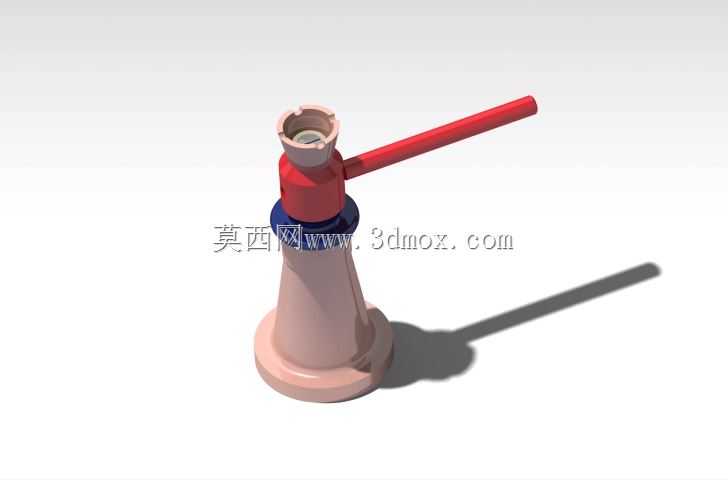

从结构布局来看，底座采用上窄下宽的锥形承力结构，底部接触面积经过核算，在额定承重工况下，底座对支撑面的压强不会超过普通混凝土地面、硬化铺装路面的许用压强，不需要额外铺垫大面积垫板就能稳定放置，减少现场作业的准备工作量。操作杆采用插接式设计，与顶部螺母套的配合孔为通孔结构，作业时可以根据操作空间的大小调整操作杆的插入长度，空间狭窄时缩短力臂也能完成小行程顶升，开阔空间下接长力臂就能降低人力输入的扭矩需求，适配不同场景的操作习惯。顶部承头采用带卡槽的凹型结构，能够卡住被顶升构件的底部凸缘或者支撑筋，避免顶升过程中重物出现滑移偏移，承头与螺杆顶端采用活动铰接设计，即使被顶升面存在小角度倾斜，承头也能自适应贴合支撑面，保证受力始终沿螺杆轴向传递，不会出现偏载导致螺杆弯曲变形的问题。

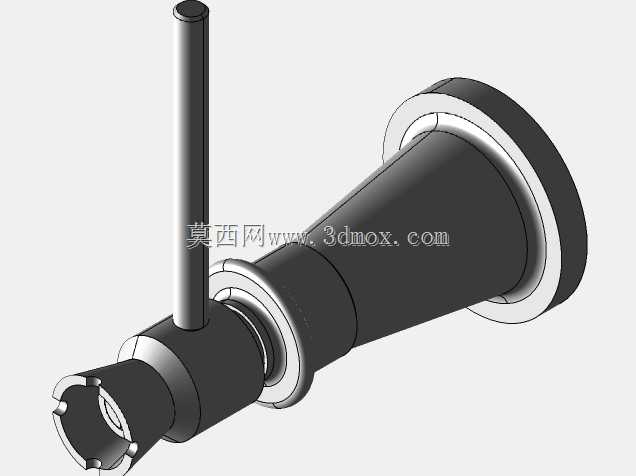

建模过程中对各部件的配合边界做了明确的定义：螺杆的行程范围做了上下限位标记，避免顶升超出行程导致螺母与螺杆脱开；外壳体与内部螺母的配合采用过盈定位加径向销固定，保证承重时螺母不会跟转；操作杆与螺母套的配合间隙控制在合理范围，既不会因为间隙过大出现操作晃量，也不会因为间隙过小导致插拔卡滞。整体结构没有复杂的异形曲面，所有部件都可以采用常规的车、铣、钻工艺完成加工，后期维护只需要定期给螺纹副添加润滑脂就能保证长期可靠使用，适合作为基层维修站点、小型加工车间的常备辅助工具，也能作为机械原理教学中螺旋传动、自锁特性的演示教具，帮助学习者直观理解力的放大与机械自锁的实际应用。
