法兰安装式插座面板断路器开孔结构

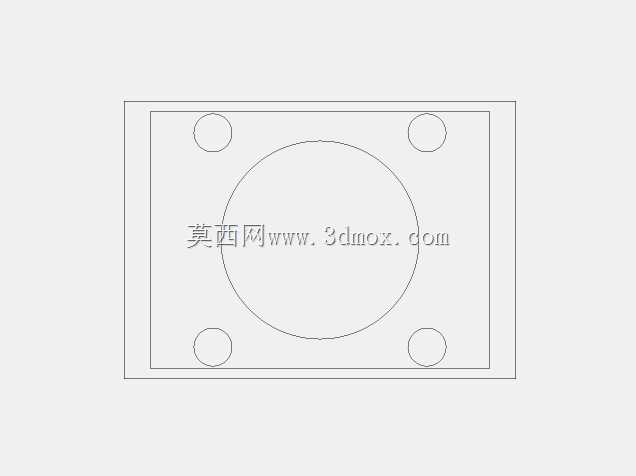

在工业电气柜集成、机载设备布线、特种装备配电场景中，这类法兰安装的插座面板断路器是配电回路通断控制、过载保护的核心连接部件，其安装面板的开孔匹配度直接决定了现场装配效率、面板密封性能与长期运行的结构可靠性。从实际工程落地的角度看，这类部件的面板设计首先要匹配MS系列航空插座的安装基准，方形法兰基座上的四个安装孔位采用对称分布设计，孔位的位置度公差控制在0.1mm以内，避免现场安装时出现螺栓对位偏差、面板受力不均导致的密封胶条压缩量不一致问题。中间的大尺寸圆形开孔是插座主体的穿装边界，开孔直径严格匹配插座外壳的最大外径，预留0.2-0.3mm的装配间隙，既保证插座能够顺利嵌入面板，又不会因为间隙过大导致面板与插座之间出现晃动、防尘防水等级不达标的问题。设计这类面板结构时，首先要梳理清楚安装边界的约束条件：面板的整体厚度要匹配电气柜门板或者设备舱壁的安装沉台深度，法兰边的外轮廓尺寸要覆盖安装位的开孔边缘，保证安装后法兰边能够完全遮挡安装开孔，避免出现缝隙漏光、杂物进入舱体内部的问题。四个角的安装孔采用沉孔设计时，要匹配对应规格的盘头或者沉头安装螺钉，保证螺钉安装后头部不高出法兰表面，避免后续装配外护罩或者相邻部件时出现干涉。在实际选型适配过程中，这类法兰安装结构的面板还要考虑不同工况下的受力情况，比如机载场景下要承受振动冲击载荷，法兰的厚度需要适当增加，安装孔的位置要避开面板的应力集中区域，防止长期振动下孔位出现开裂、面板变形的问题。对于电气集成厂商的结构设计人员来说，拿到这类三维结构时，可以直接提取面板的开孔轮廓、安装孔位坐标，快速完成电气柜门板、设备舱壁的开孔图绘制，不需要反复核对实物尺寸，减少现场试装、二次扩孔的工作量。同时模型中保留的外壳尺寸草图配置，可以直接用来匹配不同批次、不同公差等级的同规格插座，在做装配干涉检查时，能够直接验证插座尾部的接线空间、扳动断路器操作手柄时的活动空间是否充足，避免出现装配完成后操作手柄被周边部件遮挡、接线端子距离金属柜体过近导致绝缘距离不足的问题。这类结构的设计逻辑始终围绕安装适配性展开，没有多余的冗余结构，法兰边的倒角、开孔边缘的去毛刺处理细节，也都在模型中做了还原，能够直接用于生产加工的尺寸参考，帮助设计人员快速完成配电面板的集成设计，缩短项目的整体开发周期。
