电力变压器配套自锁式吊装吊钩结构

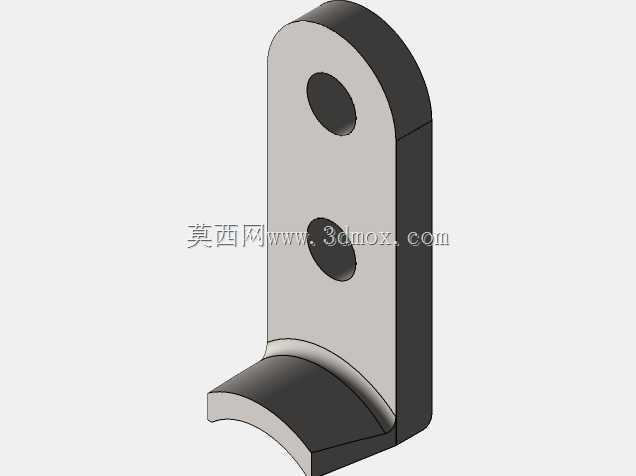

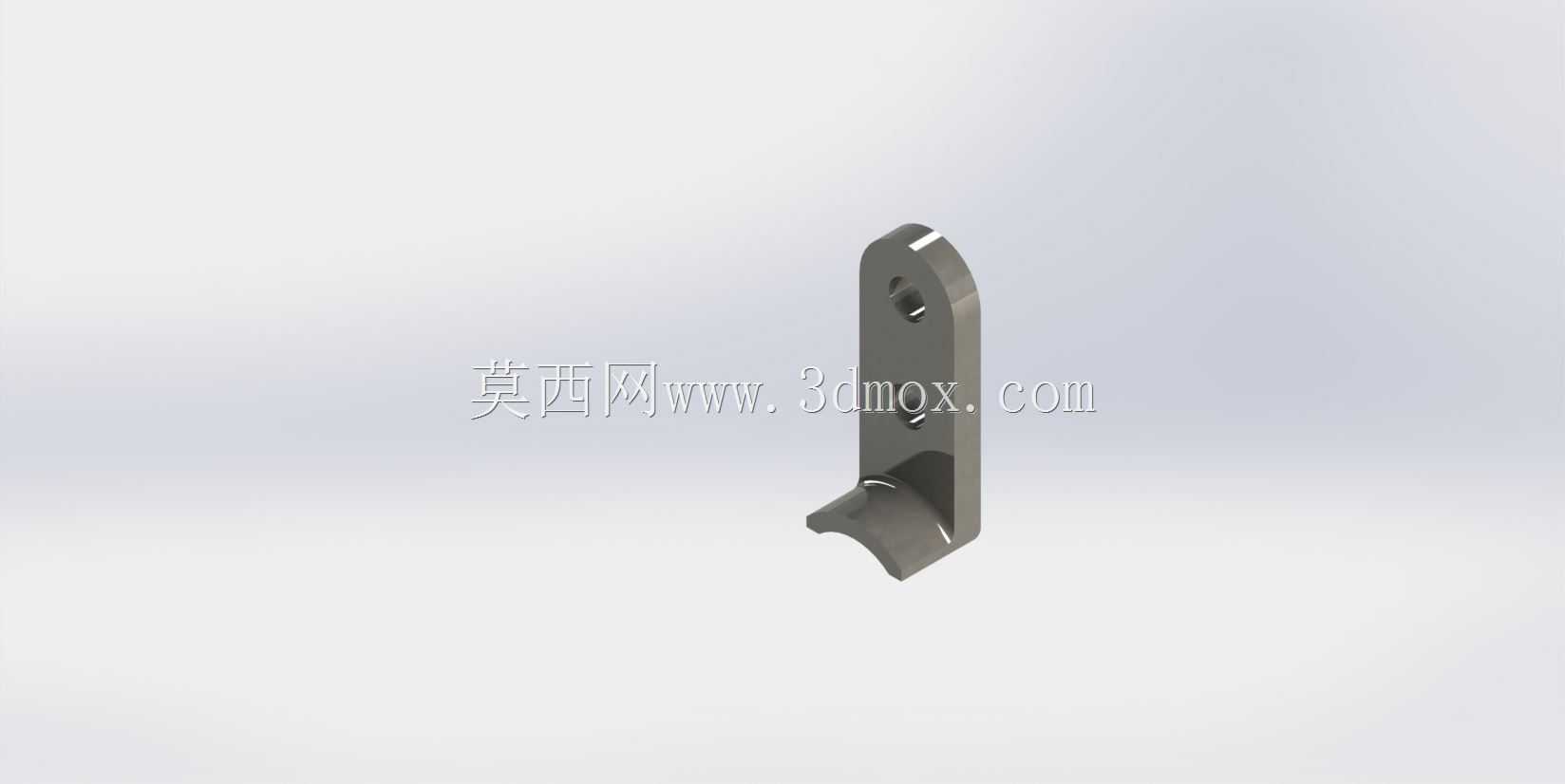

　　在输变电设备的现场装配、厂内周转及后期运维吊装作业中，这类带正向自锁结构的吊钩是电力变压器附件安装环节的核心受力构件，区别于普通通用起重吊钩，它的设计完全围绕变压器器身、附件的小吨位精准吊装需求开发，避免通用吊具卡滞、滑脱、碰伤变压器漆面或绝缘构件的问题。从结构形态来看，构件主体采用长条形立板构型，上部开设同轴贯通的铰接安装孔，用于和变压器本体的预装吊座形成销轴连接，孔位周边做了局部加厚的凸台处理，这是考虑到吊装作业时孔壁会承受持续的挤压应力与交变剪切载荷，加厚结构能避免长期使用后孔位出现椭圆变形、应力开裂的问题，凸台边缘做了R2的圆角过渡，消除机加工后的应力集中隐患。下部的钩体采用内凹弧面构型，

　　弧面曲率匹配变压器配套吊装件的挂接轴径，挂接后接触面积能达到轴径外圆面的三分之一以上，不会出现线接触导致的局部压痕，也能防止挂接件在起吊过程中出现径向窜动。最核心的正向自锁结构设置在钩口位置，当挂接件压入钩体弧面时，自锁块会在重力与弹簧预紧力的作用下自动复位锁死钩口，不需要作业人员额外插装安全销，能有效规避高空作业时人员漏装保险销导致的吊物滑脱风险，自锁块的解锁端设置在构件侧面，作业人员站在变压器器身的操作平台上就能单手完成解锁操作，不需要探身到吊点下方，大幅提升高空吊装作业的安全性。从安装边界来看，构件整体厚度控制在适配变压器吊座的安装间隙范围内，安装后立板侧面和吊座侧板的间隙预留了1.5mm的装配余量，

　　既不会因为间隙过大导致吊装时吊钩出现横向晃动，也不会因为间隙过小出现装配卡滞、涂装层被刮落的问题；上部铰接孔的中心到钩体承力弧面最低点的垂直距离经过精准核算，保证起吊后吊索的受力方向和吊钩主体的受力中心线重合，不会出现附加的偏载弯矩，避免长期偏载导致吊钩出现塑性变形。在实际应用场景中，这类吊钩除了用于变压器厂内总装环节的器身移位、套管安装、油枕吊装等工序，也会预装在大容量电力变压器的器身侧壁，作为现场安装、后期检修运维时的永久吊点使用，因为它的自锁结构不需要额外配置保险插销，在户外长期运行后也不会出现插销锈蚀、无法解锁的问题，后期运维时不需要对吊点做额外的除锈、润滑处理就能直接使用。设计过程中，钩体的承力弧面做了表面淬火处理，

　　表面硬度达到HRC40-45，能承受反复挂接带来的摩擦损耗，而主体部分采用调质处理，保持足够的韧性，避免受到冲击载荷时出现脆性断裂；构件的所有外露棱边都做了倒钝处理，不会划伤作业人员的防护手套，也不会刮破吊装带的编织层，减少吊装作业的安全隐患。和普通的可拆卸吊环相比，这种固定安装的自锁吊钩不需要每次吊装时反复拧装吊环螺栓，也不会出现螺纹锈蚀后吊环无法拆卸的问题，吊装作业的准备时间能缩短60%以上，尤其适合电力施工野外作业时，工器具携带不便、作业时间紧张的场景。在建模过程中，所有的安装孔位、配合面都严格按照变压器吊点的通用安装尺寸做了参数化设置，铰接孔的公差带采用H8级精度，和标准销轴的配合间隙控制在合理范围，既保证转动灵活，又不会出现过大的旷量；自锁结构的弹簧安装槽尺寸也做了标准化适配，能直接采购标准圆柱螺旋压缩弹簧进行装配，不需要定制非标弹性件，降低批量生产的采购成本。
