C型四凸台安装法兰结构设计

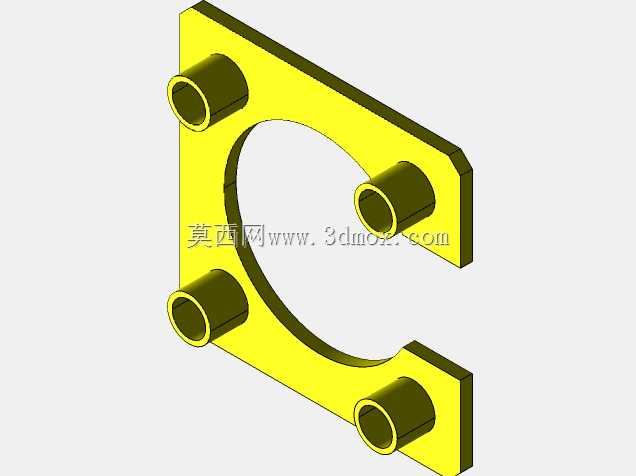

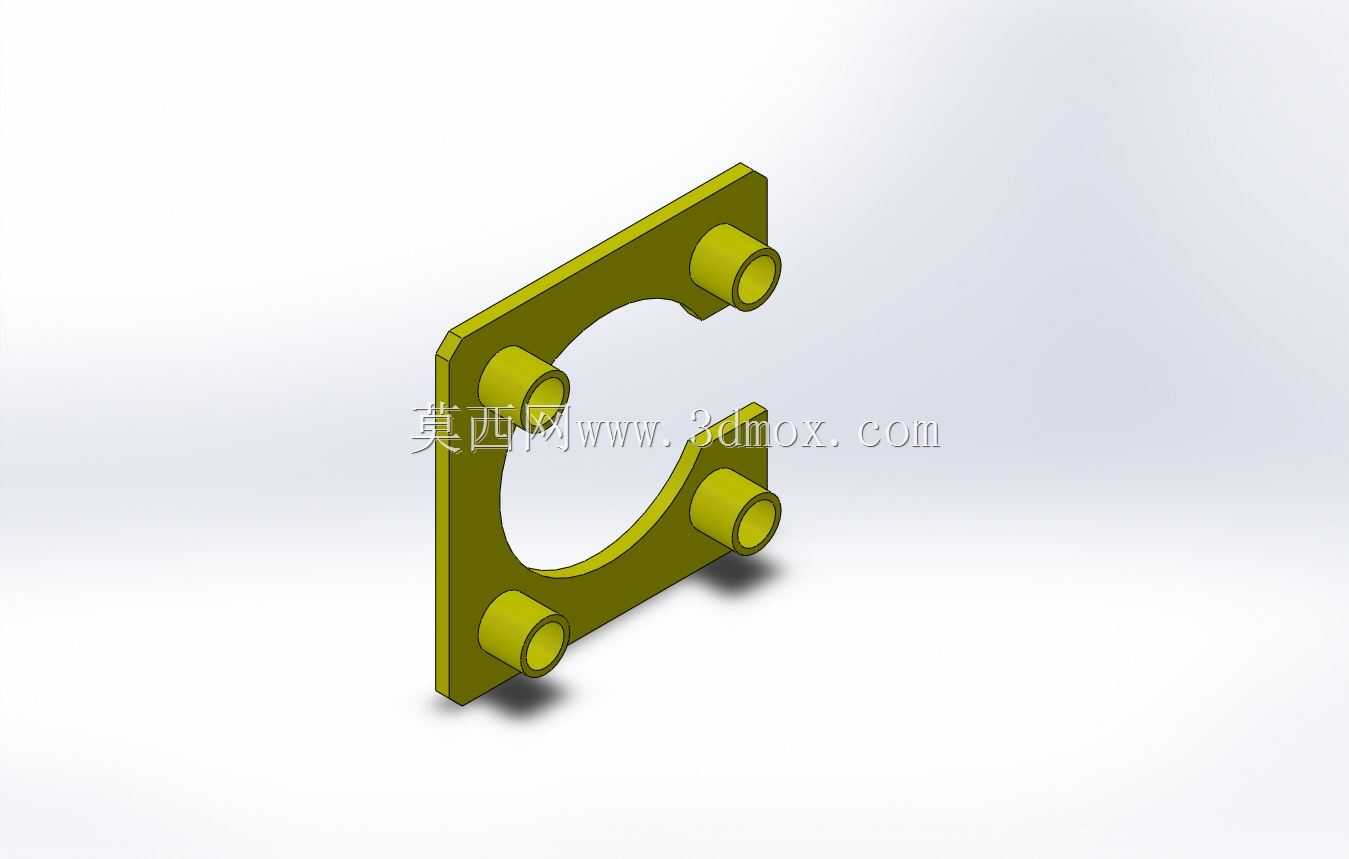

　　在航空航天机载设备、工业精密传感模块的安装固定场景中，这类开式C型安装法兰的应用占比并不低，和常规整圆封闭法兰不同，它的半开放结构天生适配需要侧向卡装、后期维护无需完全拆卸周边管路的装配场景，很多机载线束固定座、小型阀组的安装位都会优先选用这类结构，避免整圆法兰穿装时需要拆解整段管线的麻烦。从结构功能来看，这个法兰本体采用单侧开口的C型环结构，四个带同轴通孔的圆柱形凸台沿环体周向均匀分布，凸台的通孔是安装螺栓的穿装位，凸台本身的高度一方面给螺栓头留出了避让空间，避免螺栓拧紧时刮蹭C型环内侧的避让区域，另一方面也增加了螺纹啮合段的支撑长度，在承受振动载荷时能分散螺栓的剪切应力，不会因为安装基面的微小形变导致螺栓松脱。

　　设计这类法兰的时候，首先要确认的是内侧C型开口的包络尺寸，这个尺寸必须完全覆盖被固定件的外径，同时预留0.2-0.5mm的装配间隙，避免安装时卡滞；四个安装凸台的中心距要严格匹配安装基面的螺纹孔位公差，凸台的端面平面度需要控制在0.05mm以内，保证安装后法兰和基面完全贴合，不会出现局部翘曲导致的应力集中。C型环的截面厚度需要根据实际承载的载荷计算，这类法兰大多用于轻载固定场景，环体厚度不需要过大，但开口处的两个端部需要做微小的圆角过渡，避免应力集中在开口尖角位置，在长期振动工况下出现裂纹。四个凸台的通孔直径要比选用的安装螺栓直径大0.1-0.2mm，给装配留出适当的调整余量，同时凸台的外圆直径要大于螺栓垫片的外径，

　　保证垫片压紧力完全作用在凸台端面上，不会出现压空的情况。实际装配的时候，这类法兰可以从被固定件的侧向直接卡入安装位，不需要像整圆法兰那样从管线端部穿装，对于已经布设完成的机载设备、液压阀组的后期加装固定非常友好，四个螺栓采用对角拧紧的方式，逐步加载到规定扭矩，避免单侧受力导致法兰变形。在设计建模过程中，需要重点校验C型环的开口宽度，既要保证能顺利卡入被固定件，又不能让开口过大导致法兰环的整体刚度不足，通常开口宽度会比被固定件的外径小1-2mm，依靠安装时的微小弹性变形卡入到位，同时在开口端部做15度的导入倒角，方便装配时的导向。另外四个安装凸台的位置要避开安装基面上的其他凸起结构，凸台的高度要统一，避免安装后出现偏斜，

　　C型环的内侧圆弧面要和被固定件的外圆弧面贴合，保证固定后被固定件不会出现径向窜动。这类法兰的材质通常选用铝合金或者不锈钢，铝合金材质重量轻，适合机载等对重量有要求的场景，不锈钢材质耐腐蚀性好，适合户外或者有腐蚀介质的工业场景，建模时不需要额外做复杂的曲面处理，所有特征都是规则的拉伸、切除特征，加工难度低，适合批量生产。在实际选型替换时，只需要核对四个安装孔的中心距、C型环的内径、凸台高度这几个核心安装边界尺寸，就可以直接替换同规格的进口法兰件，不需要修改周边的安装结构，能大幅降低设备维护的配件成本。
