工业管道式脉冲射流发生装置结构

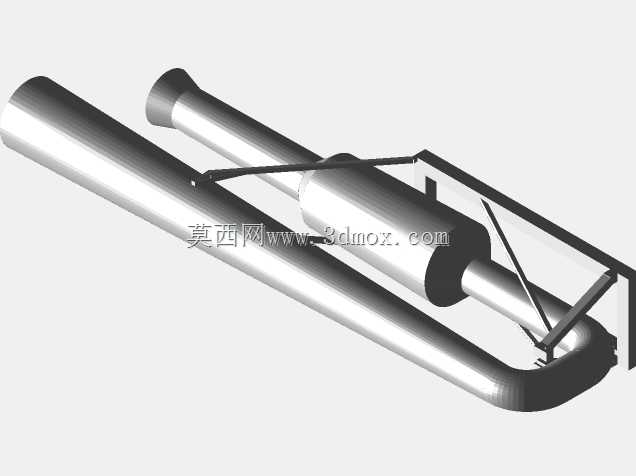

该脉冲射流装置主要面向工业流体处理、管道清洗、物料输送等场景设计，可适配不同压力等级的流体管路系统，依靠内部流道结构实现流体的脉冲式喷射输出，相比连续射流，其脉冲冲击特性可在同等能耗下获得更强的介质剥离、扰动效果，常见于管道内壁除垢、粉体物料气力输送防堵、工业清洗工位的定点冲击作业中。从结构设计来看，装置采用双管路并行布局，主射流管路为变径结构，入口端做扩口处理以降低流体进入时的局部阻力损失，中段设置脉冲发生腔体，通过腔体内部的流道截面突变、流体自激振荡效应形成稳定的脉冲射流输出，旁通管路用于平衡管路压力、引入辅助流体调节脉冲频率与冲击强度，两管路之间通过支架做刚性连接，保证整体结构在高压流体冲击下的形变量控制在安装允许范围内。设计过程中优先考虑了安装适配性，整体结构的安装边界预留了标准法兰对接位置，管路轴线保持平行度公差要求，可直接对接现有工业管路系统，无需额外做管路改道设计；连接支架采用三角支撑结构，在减轻整体重量的同时，可抵消流体脉冲带来的周期性振动，避免长期运行后出现管路连接松动、焊缝疲劳开裂的问题。外形尺寸方面，主射流管路的长度与管径比例经过流场仿真优化，既保证脉冲形成的有效腔长，又控制整体长度不会占用过多安装空间，旁通管路的弯折角度经过阻力计算，确保辅助流体进入主腔体时不会干扰主流场的脉冲形成逻辑，所有管路的弯折处均做圆弧过渡处理，减少流体冲刷带来的管壁磨损，延长装置的实际使用寿命。在实际选型应用中，该结构可根据输送介质的不同调整管路壁厚与材质，适配清水、化学清洗液、含粉体气流等多种介质工况，安装时仅需保证进出口管路的同轴度，即可快速完成装配投入使用，无需额外配置复杂的脉冲控制元件，依靠自身结构实现脉冲射流输出，降低了整套系统的设备成本与后期维护难度。
