模拟飞行用航空起落架档位操纵杆结构

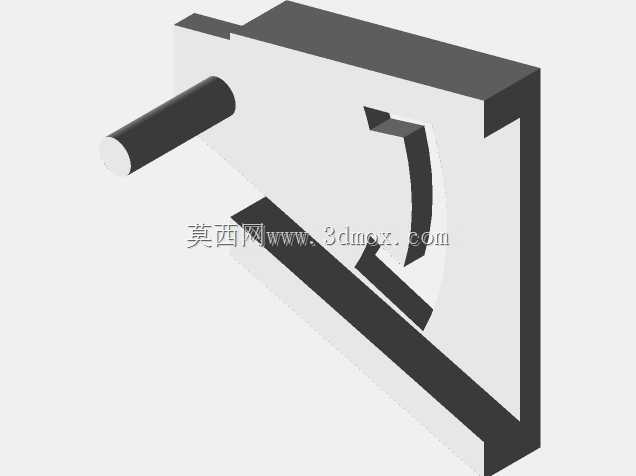

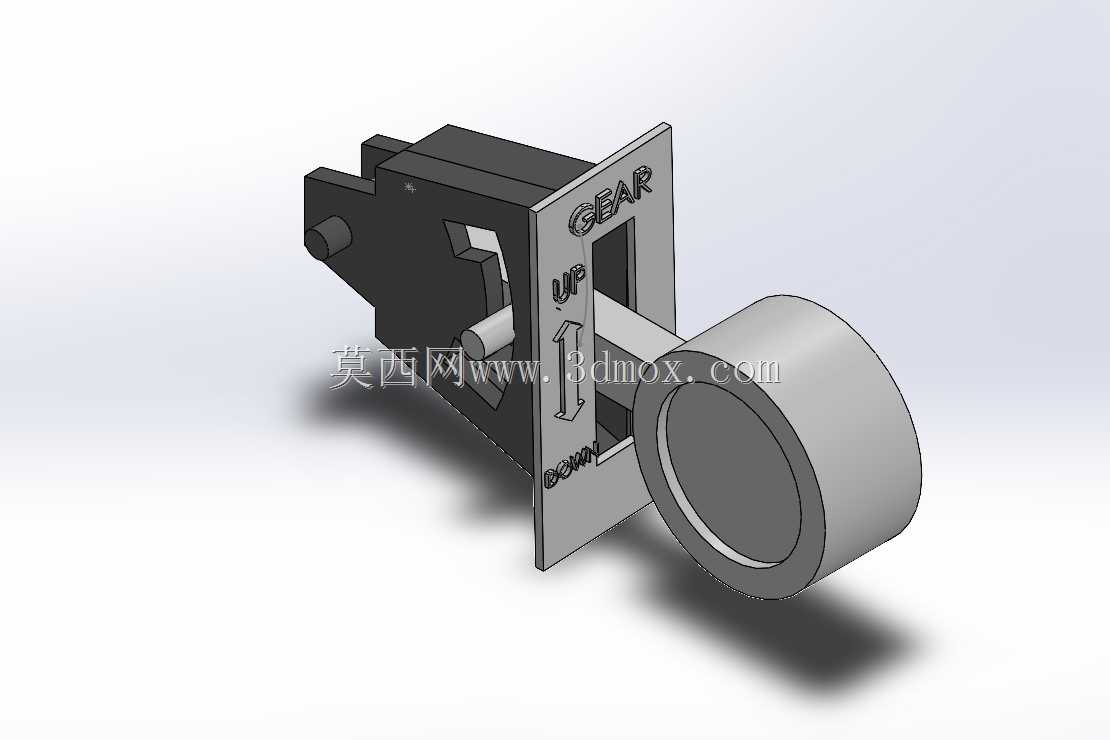

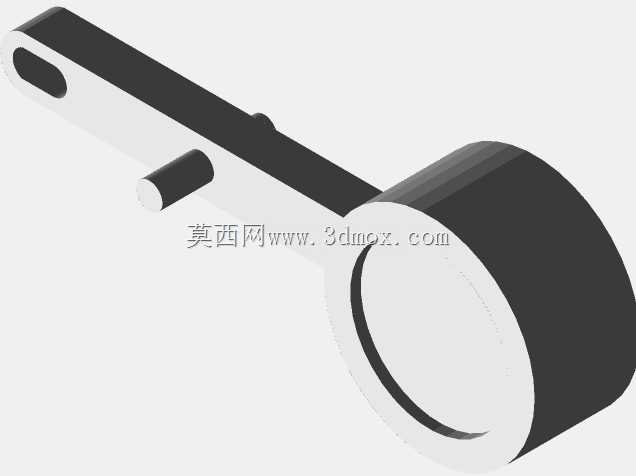

该操纵杆结构主要面向民用模拟飞行驾驶舱搭建场景，可适配桌面级模拟座舱的操控面板安装，还原真实通用航空机型的起落架操控逻辑，为飞行模拟爱好者提供接近真机的操作反馈与档位感知。从功能实现来看，该结构核心作用是实现起落架收放档位的机械锁止，避免模拟操作过程中出现误碰触发档位切换的问题，操作时可清晰感知UP与DOWN两个档位的卡位反馈，配合外接电信号采集模块，可将档位状态同步传输至飞行模拟软件，实现起落架收放状态的联动控制。设计过程中参考了真实通航飞机起落架操纵杆的操作逻辑，轴与杆体采用导电金属材质加工，弹簧提供持续张紧力，让操纵杆在切换至对应档位后可稳定保持卡位状态，不会因座舱振动或轻微触碰发生档位偏移；卡位位置设置铜质导通板与金属丝触点，当操纵杆拨动至对应档位时，导通板会接通轮轴与导电杆之间的电路，输出稳定的通断信号，无需额外加装位置传感器即可实现档位状态识别，简化了模拟座舱的接线与调试流程。外形结构上，操纵杆的安装面板预留了标准的嵌入式安装边界，面板厚度适配常规模拟座舱面板的加工尺寸，握持端采用圆柱型握柄设计，握持直径符合人体工程学操作范围，拨动力度经过弹簧参数匹配，与真机操作力度接近，不会出现过轻误触或过重操作费力的问题；整体结构无外露尖锐边角，所有活动部件均设置在安装面板后侧，安装完成后仅露出操作握柄与档位标识面板，兼顾座舱内部的美观性与操作安全性。结构设计上充分考虑了3D打印加工的工艺特性，非导电受力部件可采用高强度工程塑料打印制作，导电部件单独采用金属材料加工后装配，降低整体制作成本的同时，保证结构强度与信号导通的稳定性，活动铰接位置预留了合理的配合间隙，无需额外加装轴承即可实现顺畅的档位切换动作，长期使用也不会出现卡顿或松旷问题。
