直升机承力桁架空间结构设计

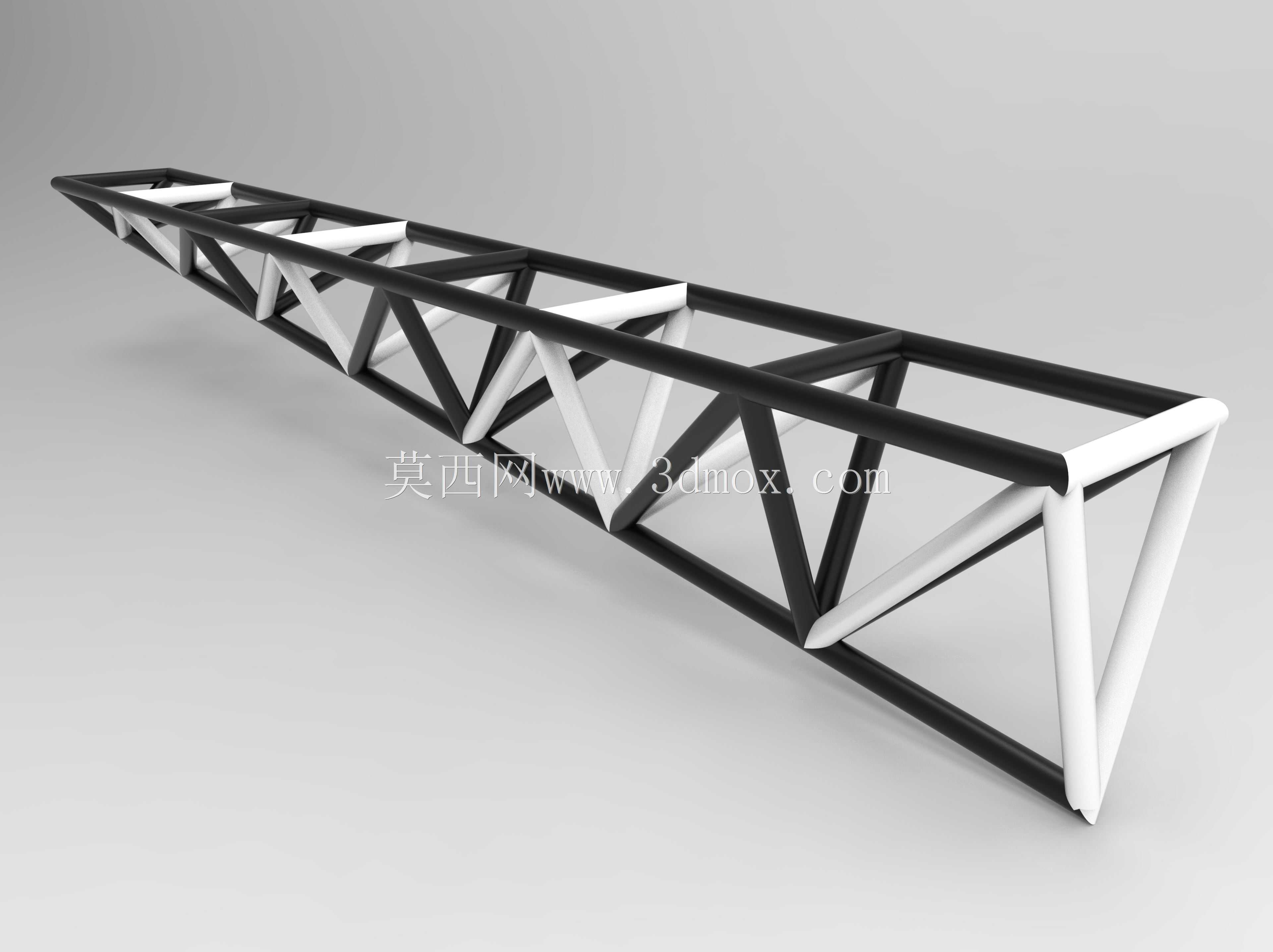

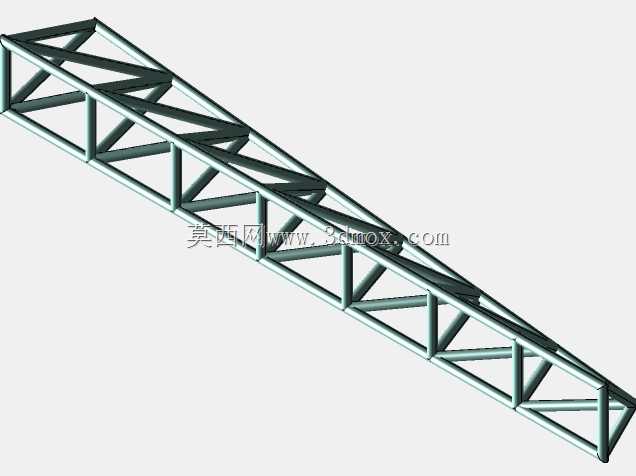

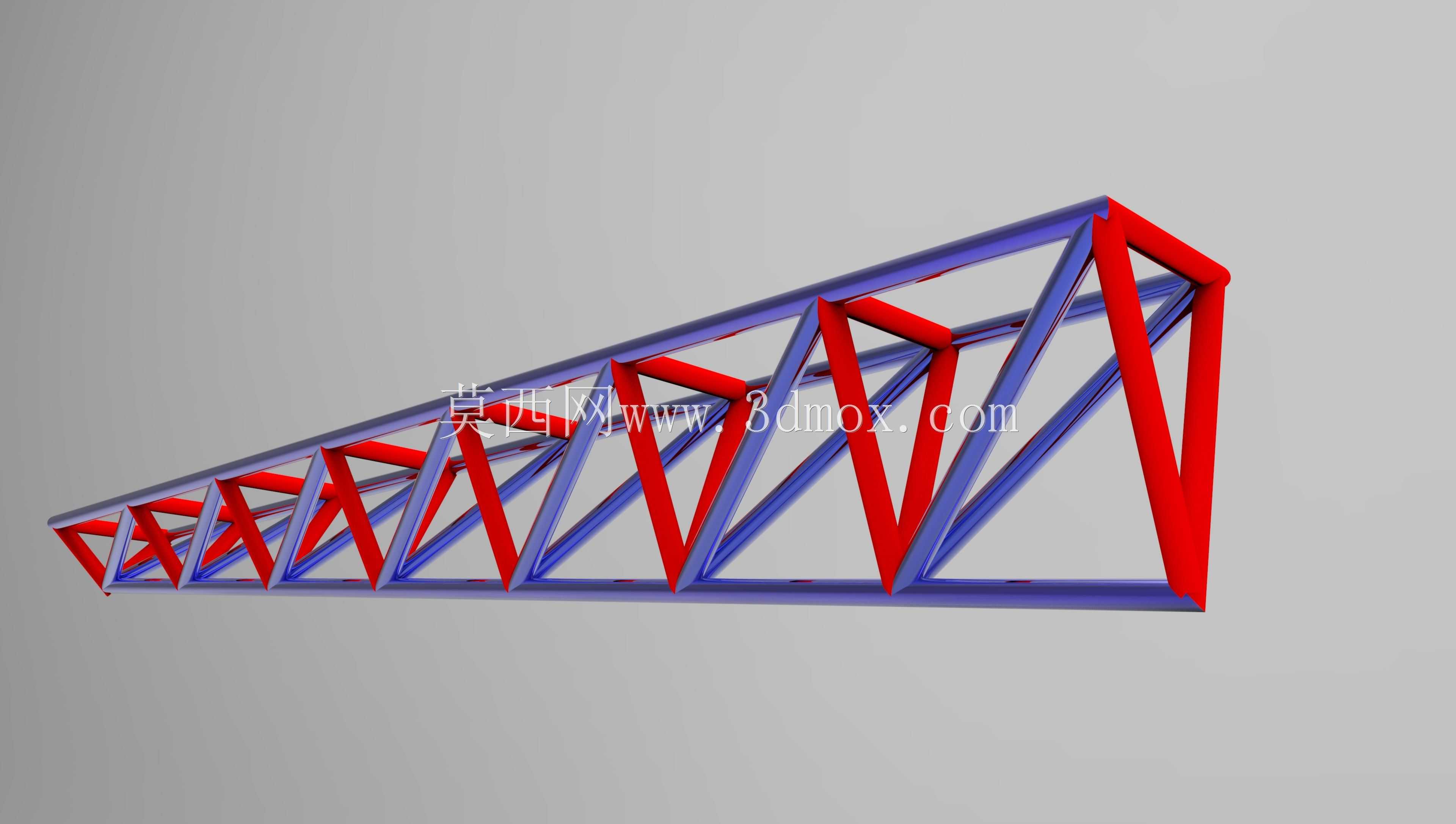

该桁架结构作为直升机机体的核心承力单元，主要承担机身纵向载荷传递、机载设备安装支撑、旋翼与尾段载荷过渡的作用，在直升机飞行过程中，需要持续承受气动升力带来的交变弯矩、机动飞行时的扭矩载荷，以及着陆阶段的冲击载荷，是保障机身结构完整性的关键构件。设计过程中优先采用三角形空间桁架构型，利用三角形结构的几何不变性，在最小自重前提下实现最高的结构刚度，所有杆件均采用空心薄壁管材构型，通过不同管径与壁厚的匹配，对应不同位置的受力大小，高应力区杆件采用更大截面尺寸与更高强度材料，低应力区适当减小截面以控制整体重量，完全贴合航空结构轻量化的核心设计要求。从安装边界来看，该桁架前端预留与主减速器安装基座对接的连接法兰接口，接口位置的杆件做了局部加强处理，通过密集的斜向腹杆将主减速器传递的集中载荷快速分散到整个桁架截面，避免局部应力集中导致的结构失效；桁架尾端设置与尾梁对接的同轴定位止口，保证前后段机体的同轴度误差控制在装配允许范围内，桁架上下弦杆预留了机载设备安装的标准化安装孔位，孔位位置均对应腹杆与弦杆的节点位置，避免在杆件跨中开孔削弱截面强度。实际应用中，这类桁架结构替代传统的半硬壳式机身段，能够在同等承力能力下降低30%以上的结构重量，同时桁架的开敞式结构更便于机载管线的布设与后期维护检修，不需要在蒙皮上开设大量维护口盖，进一步减少了结构连接件的数量。设计过程中对所有节点的连接形式做了优化，杆件交汇节点采用相贯线切割后焊接的形式，减少节点处的附加连接件，避免连接部位的应力集中，同时通过有限元仿真对每一段杆件的长细比做了校核，确保受压杆件不会发生失稳，受拉杆件的应力水平控制在材料许用应力范围内，交变载荷作用下的疲劳寿命满足直升机全生命周期的使用要求。桁架的整体截面采用三角形构型，相比矩形截面拥有更好的抗扭性能，能够更好地应对直升机飞行过程中旋翼带来的交变扭矩，不需要额外增加抗扭构件就可以满足刚度要求，侧面的腹杆采用交叉布置形式，在承受侧向阵风载荷时能够将载荷快速传递到主承力弦杆上，避免局部杆件过载。
