飞行箱外壳用矩形连接安装盘结构

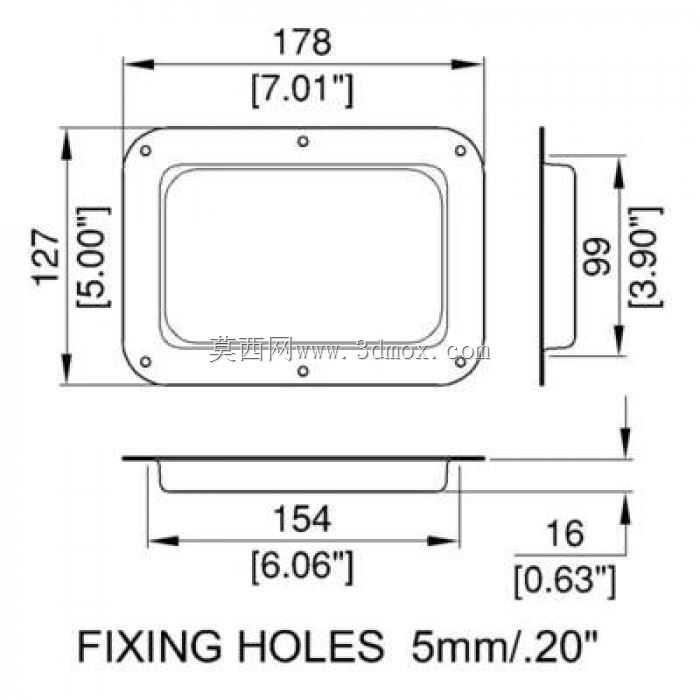

在便携防护箱体、特种仪器储运箱的结构设计中，连接盘是实现箱体面板与外框、内嵌功能模块与壳体之间刚性衔接的核心受力构件，这类零件的设计合理性直接决定箱体组装后的结构强度、密封性能与长期使用可靠性。本次涉及的这款矩形连接盘，外部尺寸边界为178×127，整体采用带圆角的矩形法兰式结构，法兰边缘均匀分布6个安装通孔，孔位排布经过受力校核，可保证安装后各点位受力均匀，避免长期受振动、冲击载荷时出现局部应力集中导致的连接松动或法兰变形。从结构形态来看，该连接盘采用一体冲压或铣削成型的带围边结构，法兰面与内凹腔体之间设置过渡圆角，既能够消除加工过程中的应力集中隐患，也可以在安装时与箱体外壳的贴合面形成更好的贴合度，减少装配间隙。内凹的腔体结构一方面可以为内嵌的仪表、接口模块预留足够的安装空间，避免连接盘突出箱体表面过多影响整体外观与搬运便利性，另一方面围边结构可以在法兰面安装密封胶条时提供侧向限位，提升箱体拼接位置的防尘、防水能力，满足户外储运、复杂工况下的设备防护需求。在实际选型应用中，这类连接盘多用于飞行箱、仪器防护箱、移动设备外壳的侧壁接口安装位，也可作为箱体拼接位置的加强连接构件使用。设计过程中需要重点匹配安装孔位与箱体骨架的预装孔位置公差，法兰面的平面度需要控制在合理范围内，避免安装后出现翘曲导致密封失效；围边的高度尺寸需要根据箱体外壳的壁厚做适配，保证围边嵌入箱体开口后不会出现晃动，同时法兰面能够完全贴合箱体表面。从受力角度分析，该连接盘的法兰厚度经过载荷计算，能够承受常规搬运过程中的冲击载荷、以及内嵌模块的自重载荷，不会出现法兰弯折、安装孔开裂的问题；圆角过渡的设计也避免了尖锐边角在装配、搬运过程中划伤操作人员或损坏箱体内置的线缆、器件。在三维建模过程中，这类零件需要重点保证安装孔的位置度、法兰面与围边的垂直度、各过渡圆角的一致性，避免后续加工或开模过程中出现尺寸偏差导致装配干涉；同时建模时需要预留密封胶条的安装槽位公差，保证胶条装配后压缩量处于合理区间，兼顾密封性能与装配便利性。
