水平安装式EIS设备直角支撑固定支架

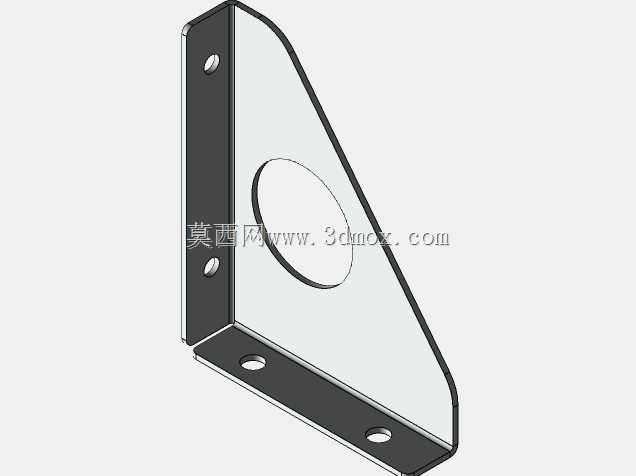

这款支架主要面向非面板内嵌的水平安装EIS设备配套使用，在工业现场的电控柜侧壁、设备机架立面安装场景中，能够为水平布设的EIS模块提供可靠的承载支撑。从结构设计来看，整体采用直角折弯的L型主体构型，斜向增设的三角加强筋从立板顶端延伸至底板外侧边缘，形成稳定的三角受力结构，可有效抵消设备自重带来的折弯力矩，避免长期承重下立板与底板衔接处出现形变开裂。立板上设置的两个同轴安装孔，用于将支架整体固定在垂直安装基面上，孔位间距经过适配常规电控柜安装梁的孔距标准设计，安装时无需额外对安装基面进行扩孔或改孔作业；底板上开设的两个安装孔用于承载固定EIS设备本体，孔位匹配对应型号EIS设备的底部安装点位，设备安装后重心恰好落在支架的受力支撑范围内，不会出现偏载倾覆的风险。立板中部预留的大尺寸圆形过孔，是设计时专门考虑到EIS设备的接线、散热需求预留的空间，设备安装后尾部的接线端子可直接穿过该孔完成布线，无需在支架侧面额外开设走线槽，同时该过孔也能为设备尾部提供一定的空气对流空间，降低设备长时间运行的积热风险。整体板材厚度选型兼顾了结构强度与安装轻量化要求，边缘全部做了倒圆角处理，避免安装作业时尖锐边角划伤操作人员或破坏设备表层防护涂层。在安装边界上，立板的垂直高度适配常规EIS设备的安装高度要求，不会遮挡设备正面的操作接口与显示区域，底板的水平伸出长度恰好承托设备主体，不会过多占用柜内或机架内的布设空间，在紧凑安装场景下也能顺利完成装配。实际应用中，这类支架常被用在工业生产线的现场检测单元、分布式电控节点的EIS模块安装作业中，替代传统的铁丝绑扎、万能角钢临时固定方案，安装后整体结构规整，设备固定牢靠，能够承受现场设备运行带来的持续振动，不会出现固定松动、设备移位的问题，同时标准化的孔位设计也方便后期设备的拆卸维护与更换作业。
