通用电气类多孔位安装连接支架结构

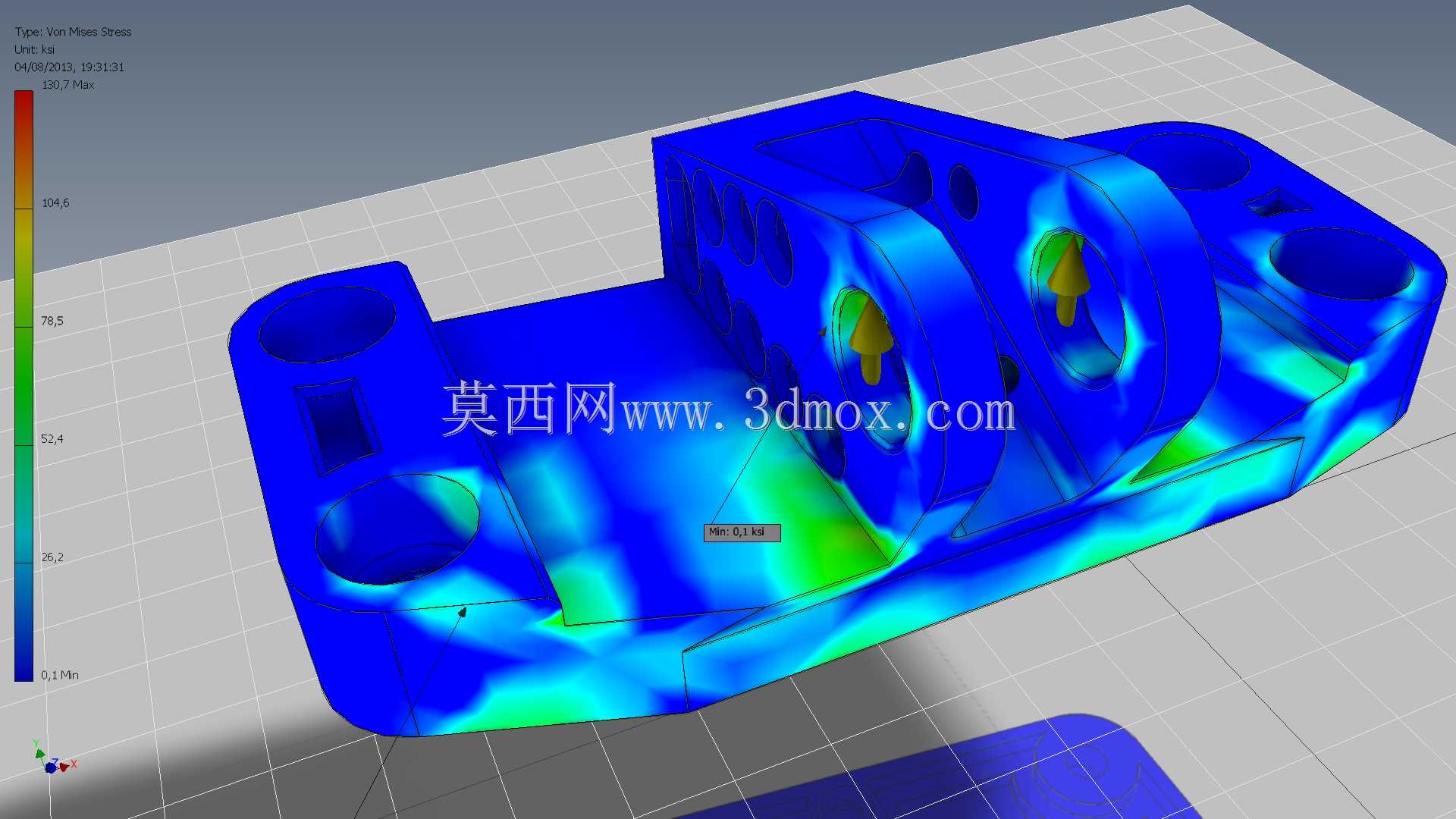

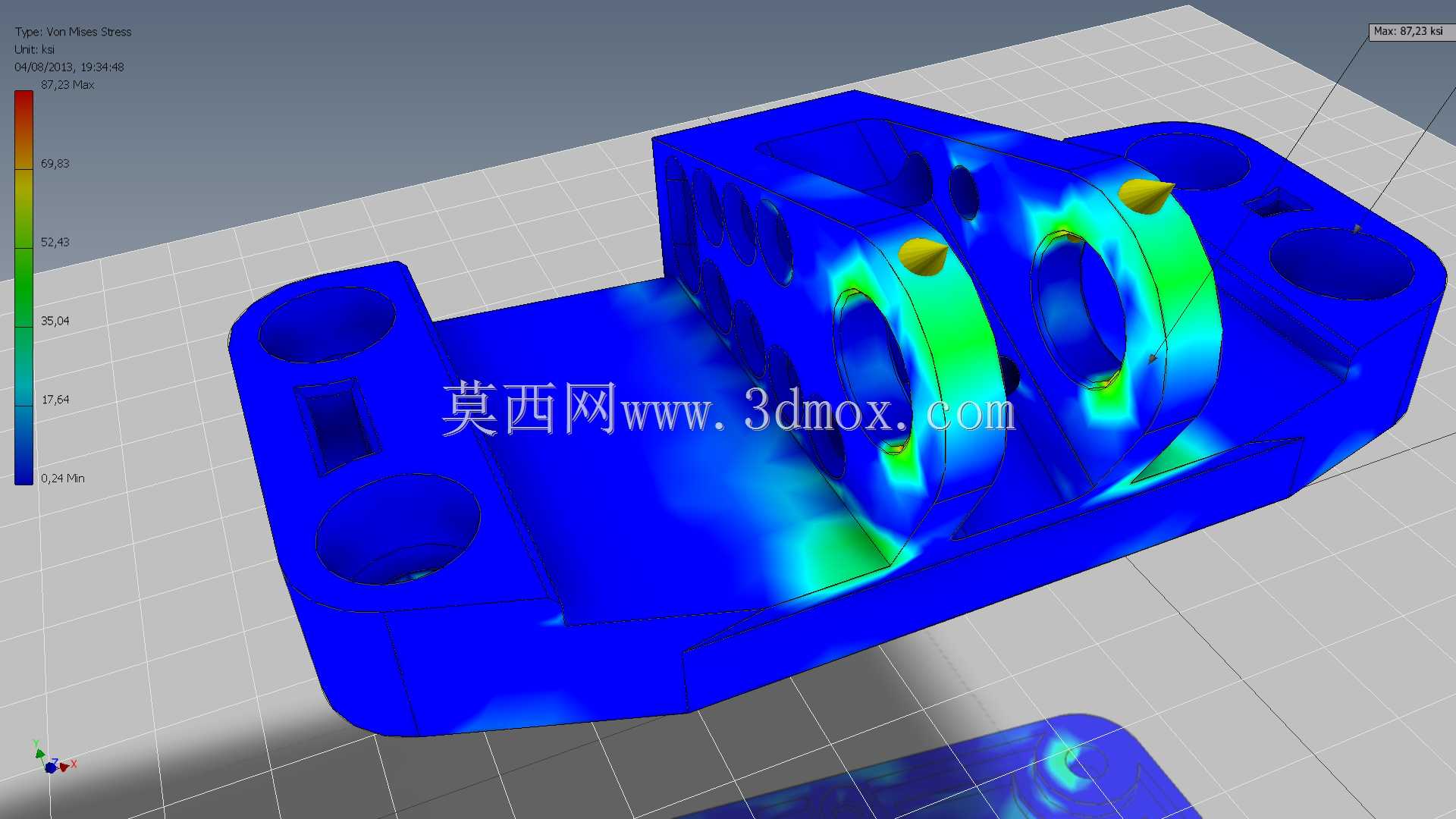

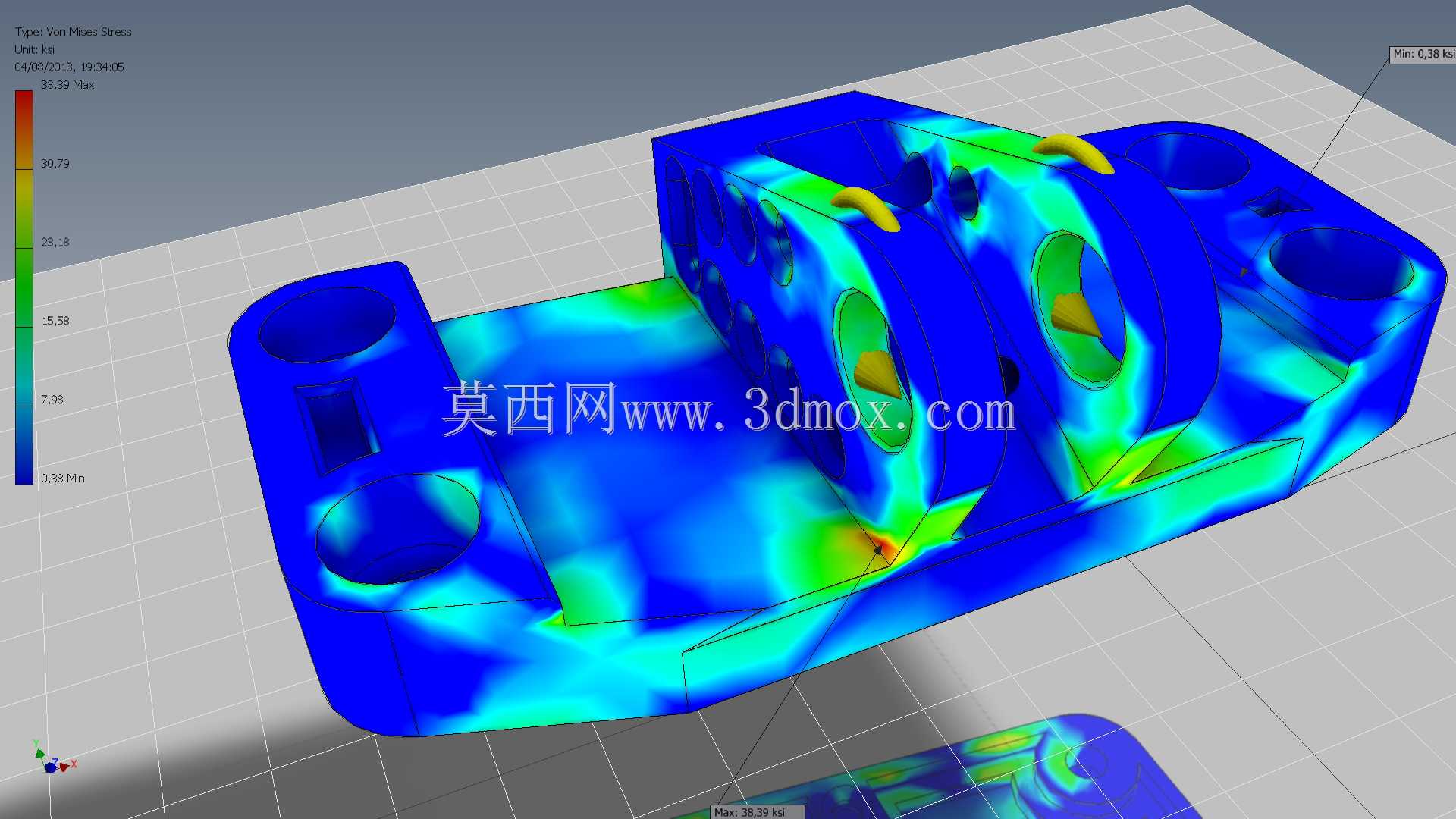

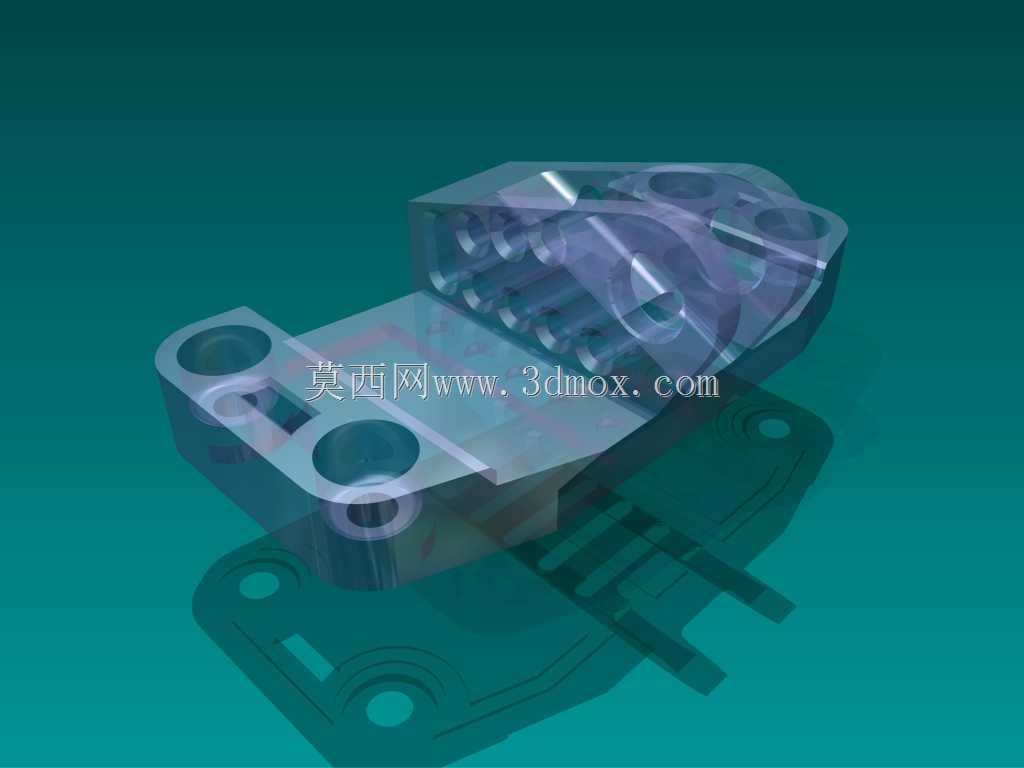

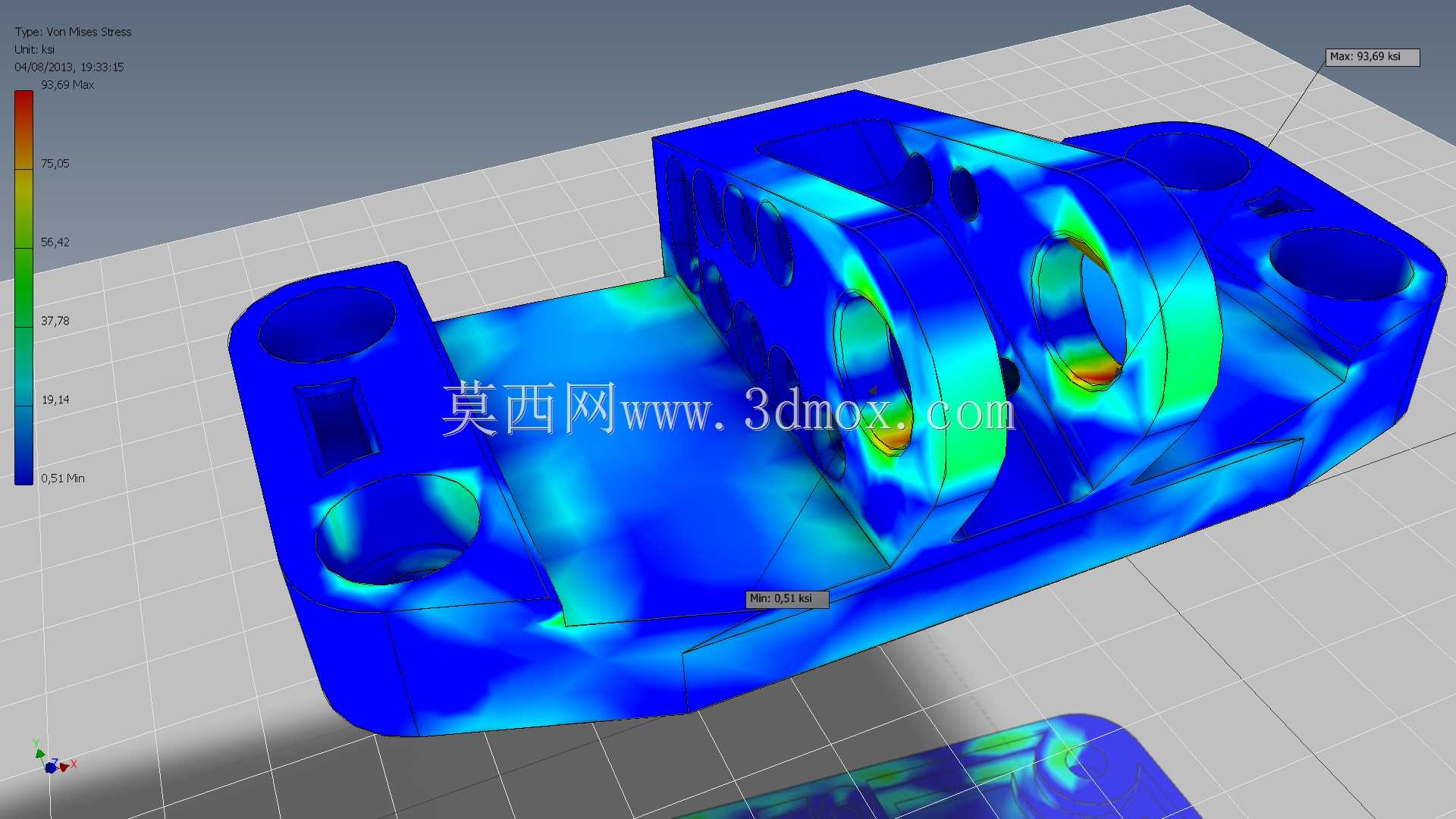

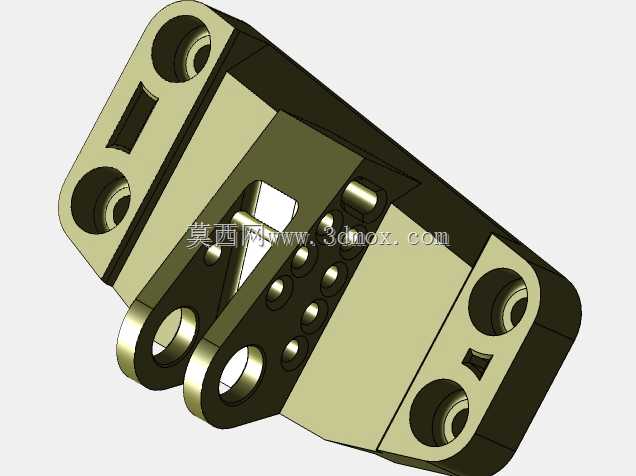

这类带多孔位的安装连接支架，多应用在工业电气柜内部元器件固定、小型机电设备的组件衔接场景中，日常在低压配电模组、工业传感组件的安装工位上十分常见，主要承担相邻功能部件的定位衔接、载荷分散传递的作用，避免元器件直接安装在柜体或设备基板上出现应力集中、定位偏移的问题。从结构设计来看，支架主体采用一体化成型的腔体式构型，底部设置带沉头孔的安装法兰面，沉头结构可以让安装螺栓完全埋入构件平面，不会突出表面干涉相邻部件的装配空间，法兰面上的两个大尺寸通孔适配常用的M6、M8规格安装螺栓，可直接固定在设备基板或者DIN导轨配套的转接板上，安装边界预留了足够的扳手操作空间，不需要额外设计避让槽就能完成现场装配。支架上部的腔体结构做了等距排列的内孔设计，这些内孔对应配套插接组件的定位销，装配时可以直接将功能模块顺着导向斜面推入腔体，不需要额外调整对位角度，腔体内壁做了0.2mm的拔模斜度，既满足成型工艺的脱模要求，也能让插接件推入时形成轻微的过盈配合，减少运行过程中的松动异响。两侧延伸的凸耳结构上设置了定位小孔，可穿入防松卡销或者微型固定螺丝，在振动较强的设备工况下，避免插接的功能模块从支架腔体中脱出，提升整体连接的可靠性。设计过程中优先考虑了安装兼容性，支架的整体高度控制在常规电气组件的安装间距范围内，不会因为构件过高遮挡相邻元器件的接线空间，底部法兰的轮廓尺寸适配市面上多数通用电气安装位的孔距标准，不需要对原有设备的安装基板做二次打孔改造就能直接替换原有支架。构件的壁厚做了差异化设计，受力集中的法兰安装位置壁厚加厚2mm，腔体非受力位置适当减薄，在保证整体结构强度满足15kg静载荷承载要求的前提下，尽可能降低构件自身重量，减少安装基板的承重负担。所有棱边位置都做了R1的圆角过渡，避免装配过程中锐边割伤操作人员的手部，也不会刮破连接线缆的绝缘层，符合电气设备的安全设计规范。
