三旋翼共轴布局多用途无人飞行器结构设计

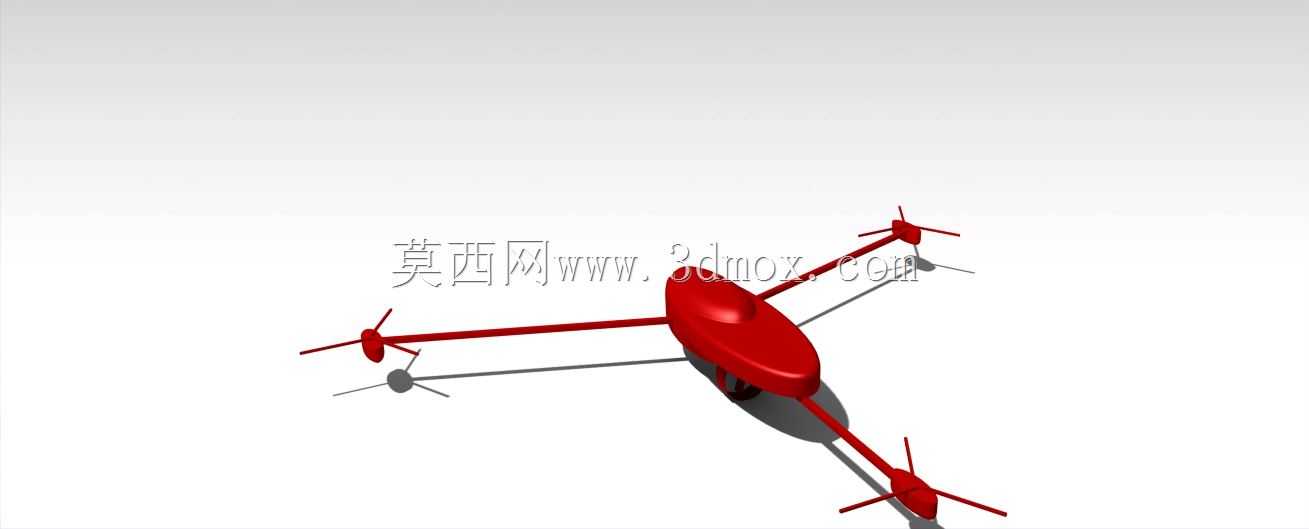

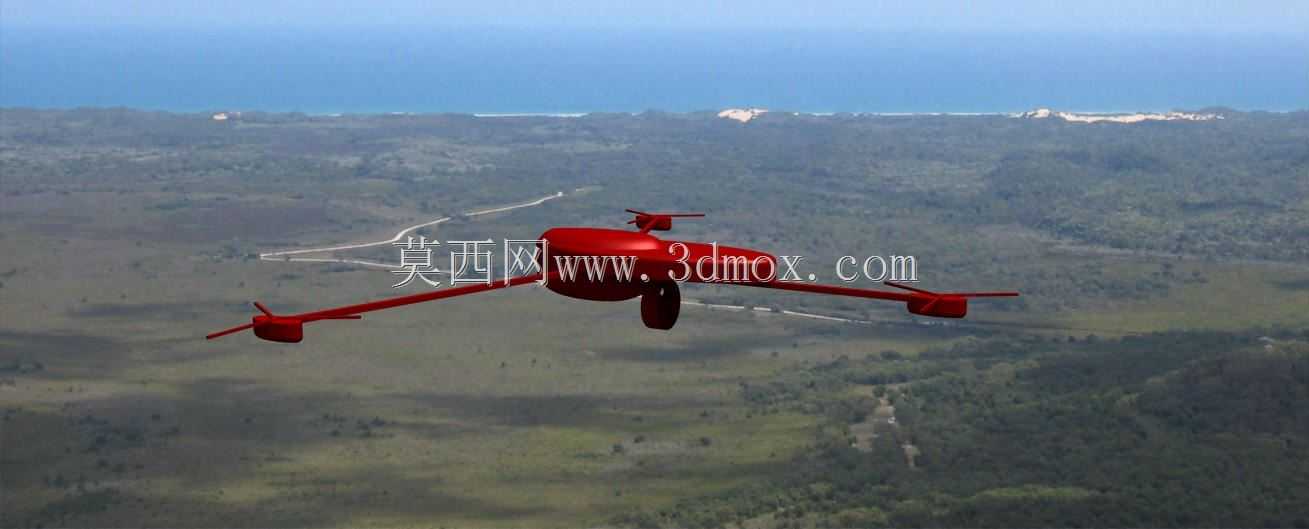

该三旋翼无人飞行器采用非对称三机臂共轴布局，区别于常规四旋翼的十字或X型构型，单支机臂长度控制在320mm区间，整机对角最大安装边界不超过780mm，机体中心舱采用椭球流线型壳体，最大直径180mm，壳体预留飞控板、电池仓、GPS模块的安装卡槽，内部筋位厚度统一为2.5mm，兼顾结构强度与整机减重需求。三支机臂呈120°夹角均匀分布于中心舱周向，每支机臂末端设置上下共轴双旋翼安装座，上旋翼为拉力输出主桨，下旋翼为扭矩补偿副桨，单支机臂可承载最大拉力1.2kg，整机最大起飞重量控制在2.8kg以内，有效载荷可达800g，适配航拍测绘、小范围物资投送、低空巡检等多类作业场景。设计阶段针对三旋翼的扭矩平衡问题做了专项优化，摒弃传统四旋翼通过对角桨转速差抵消反扭矩的方案，通过每支机臂上下共轴双桨的反向旋转抵消单臂扭矩，同时三支机臂的总扭矩输出通过飞控算法动态匹配，避免偏航控制时的动力损耗，相比同尺寸四旋翼机型，动力冗余度提升12%，悬停续航时间可延长15%左右。机臂与中心舱采用快拆式卡扣连接，卡扣配合公差控制在0.1mm以内，拆装后无需重新校准动力平衡，单支机臂更换时间不超过30秒，适配野外作业时的快速维护需求。起落架采用轻量化碳杆插接结构，离地高度120mm，可搭载最大尺寸100*80*60mm的任务载荷，载荷安装位预留标准M3螺丝孔位，兼容市面主流的航拍云台、气体检测模块、喊话器等外设。机体外壳曲面做了连续曲率优化，所有外露棱边均做R3圆角过渡，降低低空飞行时的风阻系数，经风洞模拟验证，10m/s风速下的机体正面风阻系数仅为0.32，飞行姿态稳定性优于同级别常规布局旋翼飞行器。旋翼桨叶采用快拆式自锁结构，桨夹与电机轴的配合采用D型轴定位，安装后无径向旷量，桨叶长度统一为200mm，动平衡精度控制在G2.5级别，高速旋转时的机体振动幅值不超过0.05mm，可保障搭载的精密传感设备稳定工作。中心舱底部预留电池快换仓开口，仓盖采用磁吸式锁定，电池更换时间不超过10秒，适配长距离作业时的快速补能需求。整机布线全部集成于机臂内部的走线槽内，无外露线缆，避免低空飞行时线缆剐蹭障碍物引发的故障，同时降低线缆风阻对飞行姿态的干扰。
