轻量化镂空骨架式新概念直升机设计

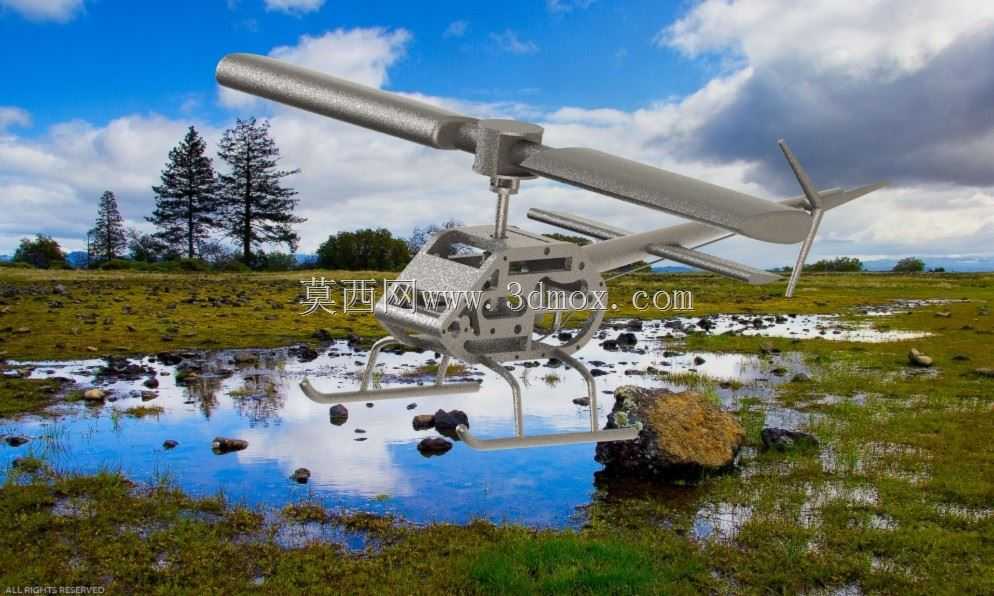

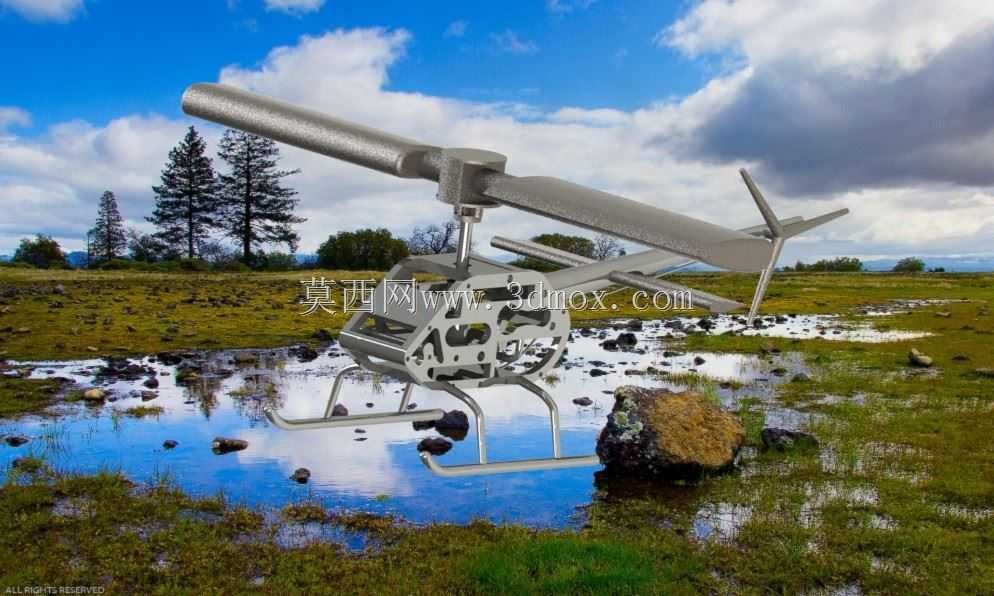

这款新概念直升机采用镂空骨架式主体结构设计，核心思路是在保证结构强度的前提下最大化降低整机自重，适配小型低空作业、教学演示、航模研发等多场景的使用需求。从结构布局来看，主旋翼采用单旋翼带尾桨的经典构型，但对旋翼桨毂做了集成化简化设计，取消了传统直升机复杂的自动倾斜器冗余结构，将操纵连杆直接集成在骨架主梁上，既减少了零部件数量，也降低了后续装配调试的难度。机身主体没有采用传统的蒙皮覆盖设计，而是通过镂空的框架结构承载所有机载部件的安装载荷，框架上预留的标准化安装孔位，可根据不同使用场景搭载不同的功能模块，比如用于农林作业的小型喷洒组件、用于航拍的云台挂载位、用于教学演示的传感器安装位，拓展性较强。起落架采用滑橇式结构，两根弧形金属滑橇通过支撑臂与机身底部框架连接，滑橇的弧度经过受力校核，在硬着陆时可通过自身形变吸收部分冲击能量，无需额外加装减震阻尼结构，进一步控制了整机重量，同时滑橇式结构对起降场地的平整度要求更低，在草地、滩涂、简易硬化路面都能完成起降作业，适配野外作业的复杂场地条件。尾梁部分采用单杆式延伸设计，尾桨直接安装在尾梁末端，尾桨的传动路径通过机身骨架内部的空腔布置，避免了外露传动杆在低空飞行时被杂物剐蹭的风险，同时尾梁与主框架采用快拆式连接结构，拆解后可大幅缩小收纳体积，方便转运携带。从安装边界来看，整机宽度控制在滑橇外侧最大尺寸范围内，主旋翼旋转直径与尾梁长度做了匹配优化，避免尾桨进入主旋翼的下洗气流干扰区，飞行姿态稳定性更好。机身骨架的镂空区域并非随意开设，每个开孔位置都经过受力路径分析，在主梁、旋翼安装座、起落架连接点等核心受力位置保留了足够的材料厚度，非受力区域则做最大化镂空处理，兼顾强度与轻量化的平衡。这类结构设计的直升机，既可以作为小型无人直升机的原型验证平台，用于测试新型旋翼系统、飞控程序的实际表现，也可等比例放大后作为轻型载人直升机的结构验证方案，探索低成本小型直升机的量产可行性，同时骨架外露的结构形式也适合用于航空教学场景，让学习者直观观察直升机的操纵传动路径与受力结构，降低航空知识的理解门槛。
