Kitfox6型轻型飞机航空电子设备面板结构

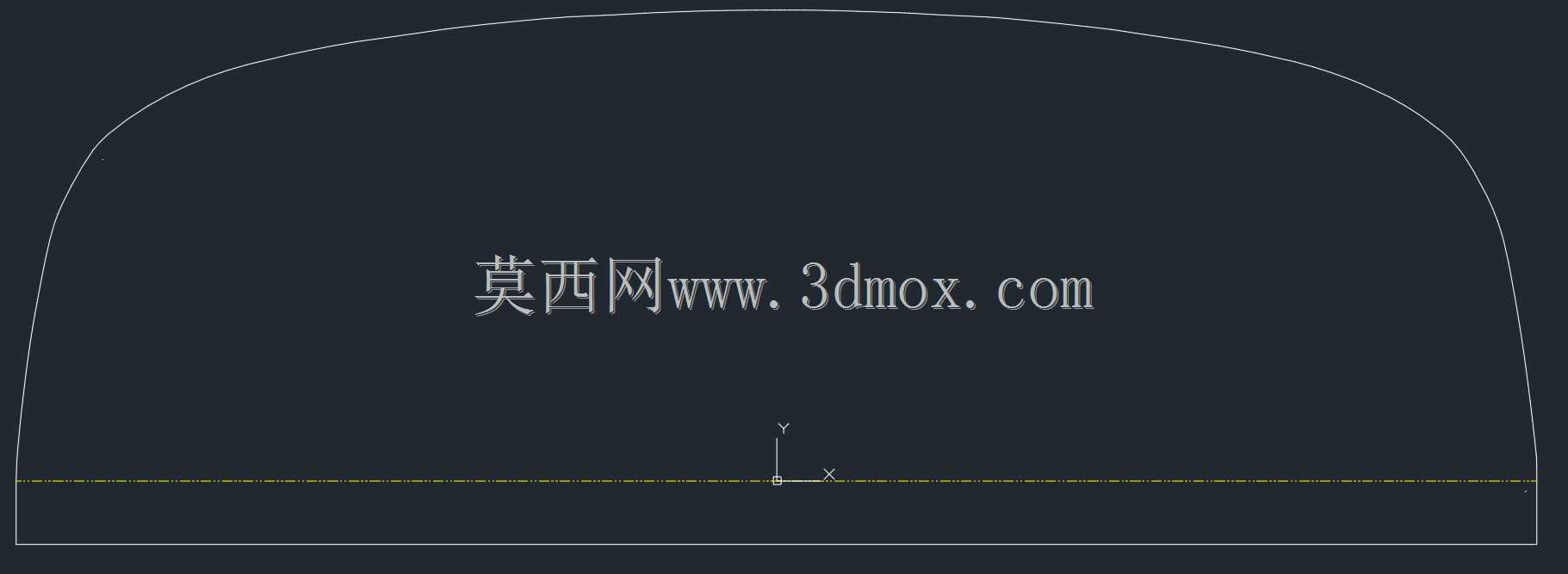

在轻型运动类通用航空飞行器的座舱改装与航电升级作业中，座舱仪表区域的面板适配是直接影响航电设备安装可靠性、飞行员操作可达性的核心结构件，本次涉及的Kitfox6机型配套空白电子面板，主要针对该机型前座舱仪表台的安装空间做适配设计，可覆盖同系列相近机型的航电加装、旧面板替换场景。从实际装机场景来看，这类面板承担着固定航电仪表、开关组件、告警指示灯的作用，同时需要隔绝座舱后部的线路杂乱区域，避免飞行过程中线路晃动干扰操纵机构，还要兼顾飞行员目视读取仪表数据的视线角度，减少强光下的反光干扰。设计阶段没有直接沿用原厂面板的理论数模，而是基于在役同机型实装面板的逆向测量完成，测量过程中重点核对了面板与座舱仪表台安装位的贴合边界，包括上部弧形轮廓与座舱风挡下沿的贴合间隙，两侧边缘与座舱侧壁的安装让位，底部平直边与操纵杆基座的安全距离，确保安装后不会与周边操纵部件产生运动干涉。面板主体预留了标准航电设备的安装开孔余量，使用者可根据自身选装的航电配置，比如综合航电显示器、发动机参数仪表、通讯电台面板、开关组的实际尺寸自行开孔，不需要额外修整面板外轮廓。结构上额外设计了90度折弯的工艺折边，折边区域预留的材料余量，一方面是为了提升面板整体的结构刚度，避免薄板材在装机后出现共振异响，另一方面折边可以直接卡在仪表台的安装卡槽内，减少安装时的定位工作量，若使用者采用预弯板材加工该面板，可直接去除该部分折边余量，不会影响主体安装尺寸。从安装边界来看，面板的外轮廓完全匹配Kitfox6机型座舱仪表台的安装槽尺寸，上部弧形曲率与风挡下沿的蒙皮弧度一致，安装后不会出现突出的棱边剐蹭飞行员腿部的问题，底部的水平基准边可作为航电开孔的定位基准，保证所有安装的仪表设备保持水平对齐，降低飞行员读取数据时的视觉误差。需要注意的是，该面板为基础空白结构，未做开孔与表面处理，装机前需要根据实际选装的航电设备排布完成开孔、去毛刺、表面阳极氧化或者喷漆处理，安装时需在折边位置加装减震胶条，进一步降低飞行过程中的振动传递，避免航电设备受振动影响出现接触不良的问题。
