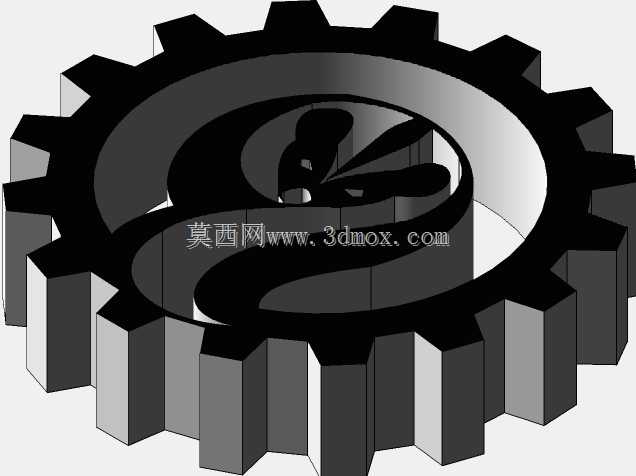

内嵌创意标识的外齿直齿轮结构设计

这款齿轮结构在常规外啮合直齿圆柱齿轮的基础上，将创意标识造型完全融入轮体内部实体区域，没有破坏齿轮传动所需的核心结构边界。从实际应用场景来看，这类结构可用于定制化机械设备的外露传动部位，比如桌面级创意加工设备、文创类机械装置、品牌定制的演示用传动机构，既能够满足齿轮啮合传动的基础功能需求，又能通过内嵌的专属标识传递品牌或设计主题，区别于工业批量生产的标准通用齿轮。从设计思路上看，建模时首先确定了齿轮的基本参数基准：齿顶圆、齿根圆、分度圆的尺寸严格遵循直齿圆柱齿轮的啮合规范，保证轮齿部分的齿形曲线、齿距、齿厚参数符合传动啮合要求，不会出现卡齿、传动干涉的问题；轮体内部的非啮合承载区域，采用等壁厚的曲面造型将标识轮廓与轮体内壁平滑过渡，避免出现应力集中的锐角结构，保证轮体在传递扭矩时的结构强度。在安装边界方面，该齿轮的轴向厚度、中心安装孔位可根据配套传动轴的尺寸做适配调整，轮齿部分的参数可根据传动比要求匹配对应模数，内嵌的标识结构完全处于轮体的实体填充区域，不会超出齿轮的齿根圆内径范围，也不会影响齿轮与配对齿轮的啮合侧隙，安装时与标准直齿轮的安装方式完全一致，不需要额外调整安装工位或配套连接件。从功能特性上看，该结构保留了直齿轮传动效率高、传动比稳定的核心优势，轮体内部的标识结构采用一体化建模成型，不需要后续的表面蚀刻、喷涂等二次加工工序，在3D打印小批量制作或者数控铣削加工时都能一次成型，减少了后续加工工序带来的精度误差。在结构强度校核层面，内嵌标识的曲面过渡区域做了圆角处理，载荷传递路径能够沿着轮辐区域均匀分布，不会因为内部的造型镂空导致轮体抗扭强度大幅下降，在低载荷、对外观有定制化需求的传动场景下完全可以稳定运行，兼顾了机械传动的实用性与造型的创意性，适合用于对设备外观辨识度有要求的非重载传动工位。
