四旋翼教学实验无人机机架结构设计

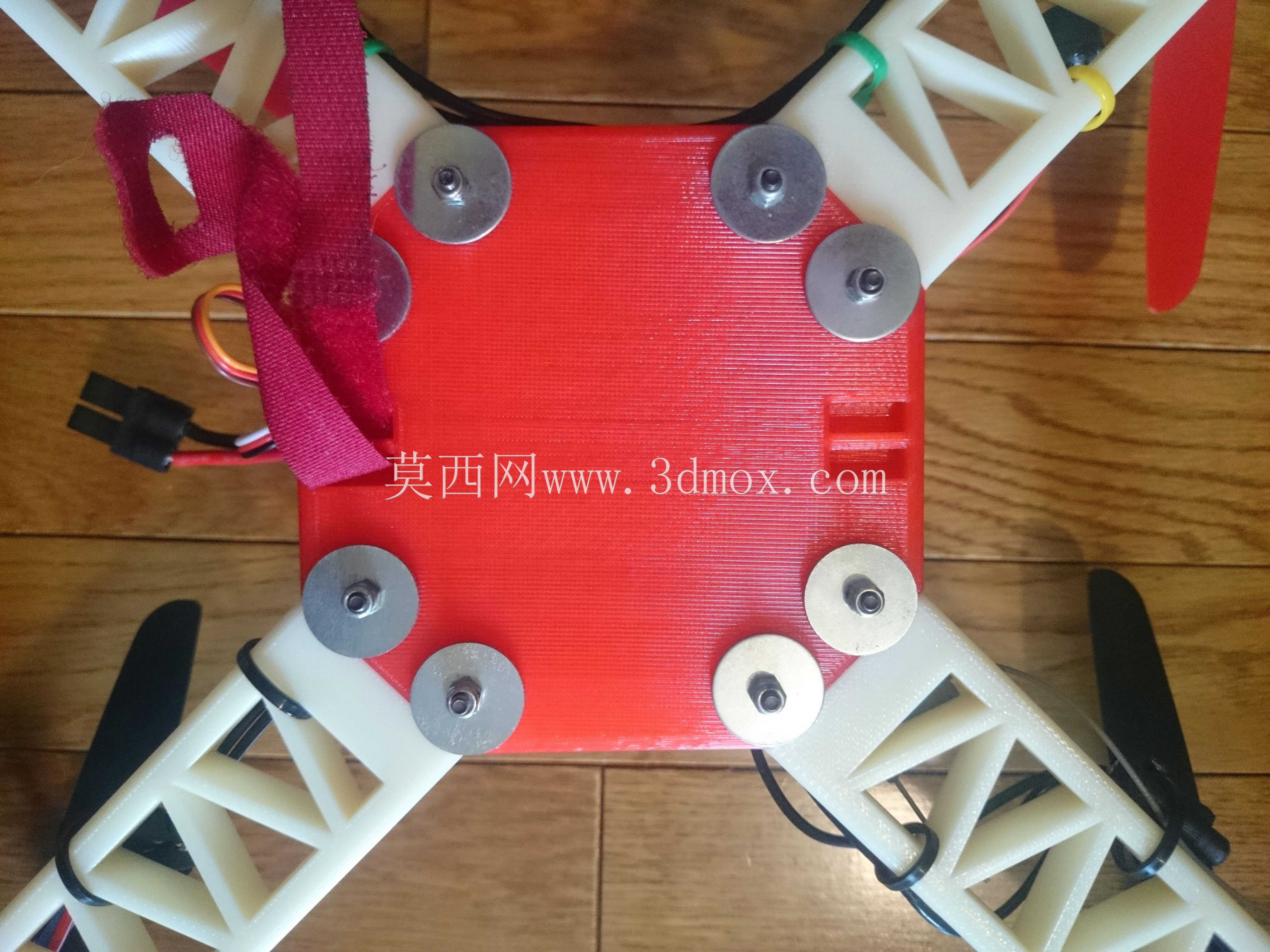

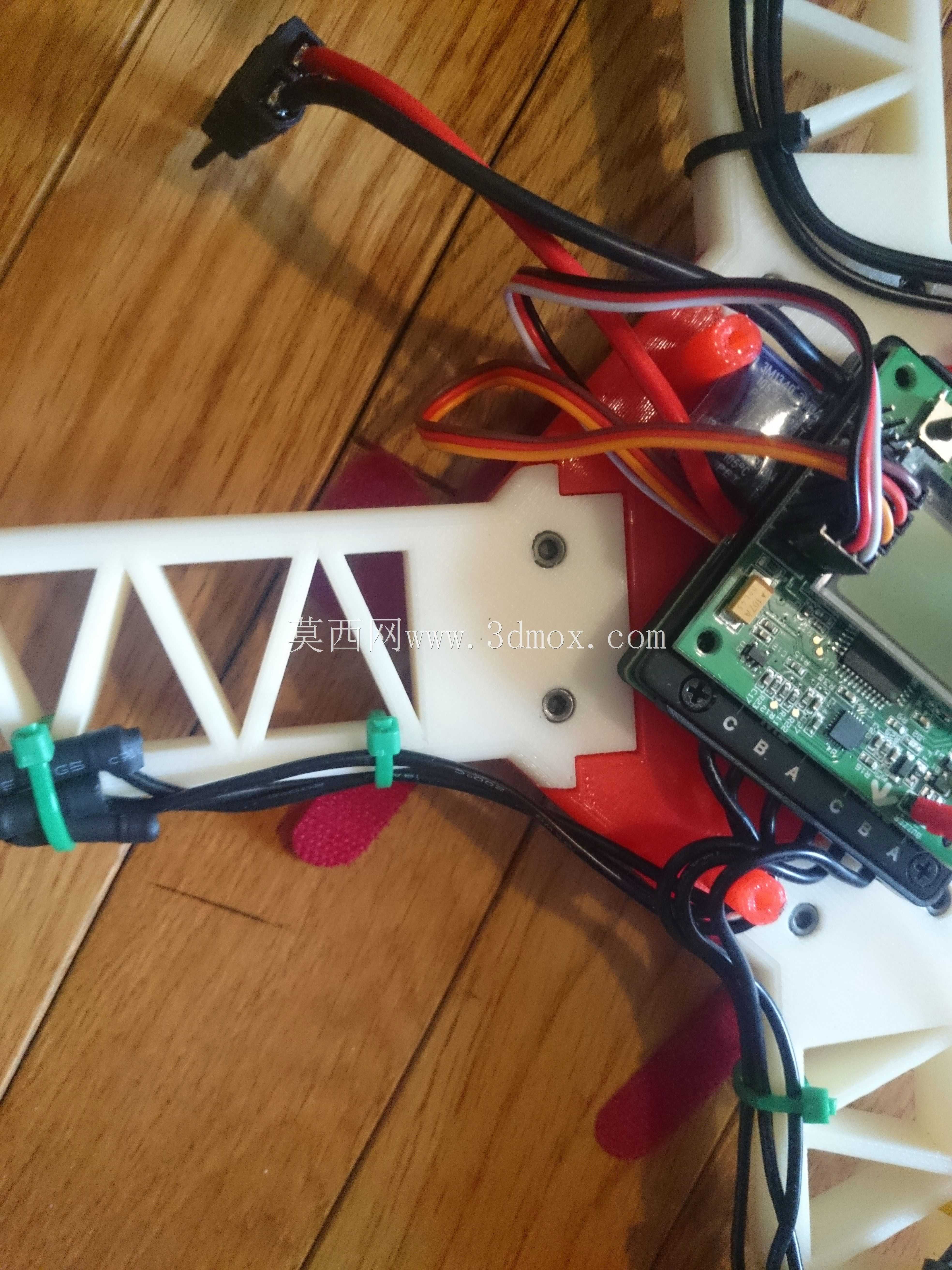

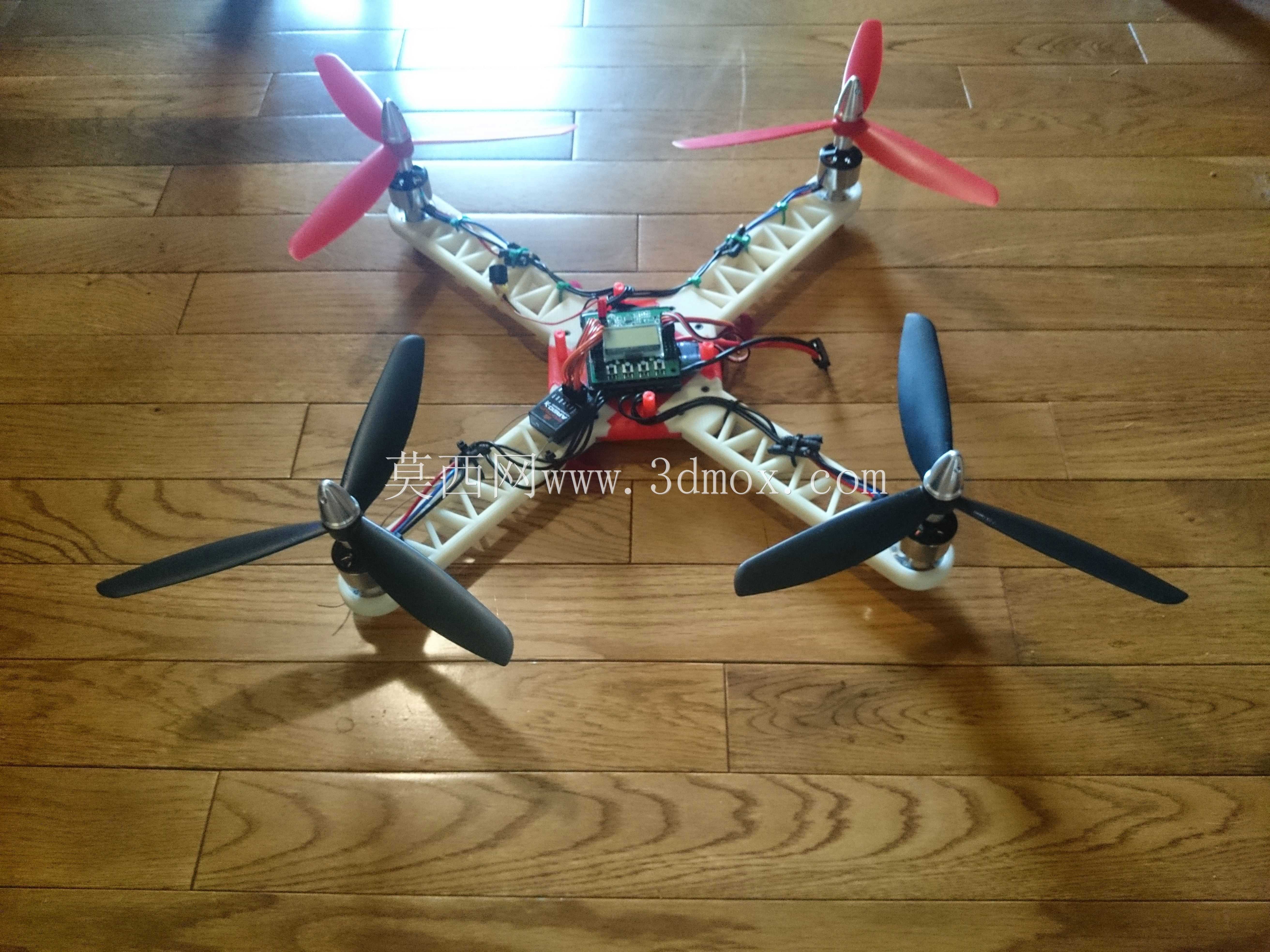

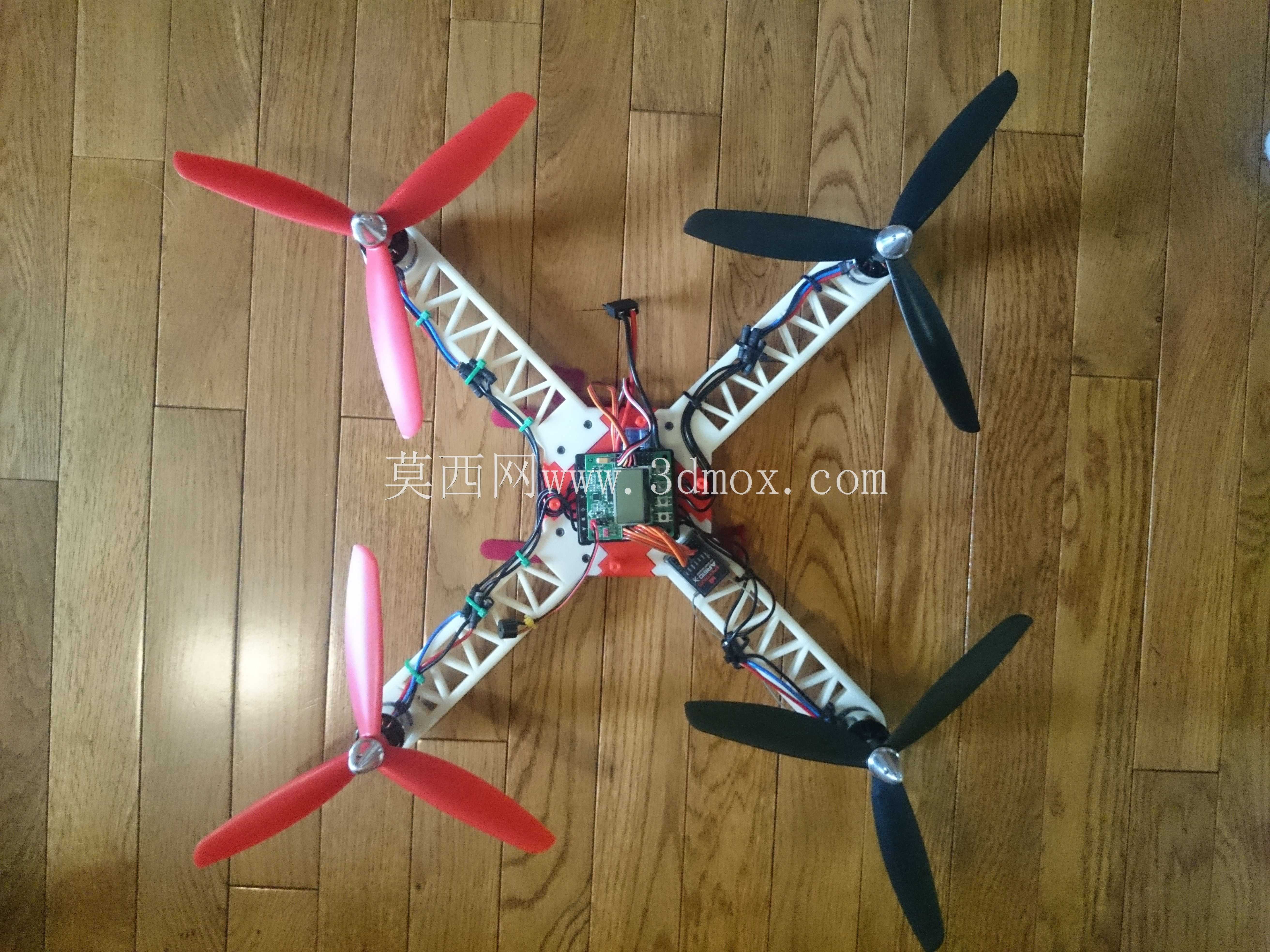

这款四旋翼机架的设计初衷是服务于高校工程类课程的实操教学场景，可作为飞行器设计、嵌入式控制、机电一体化等专业的实验载体，学生可依托该机架完成动力系统匹配、飞控接线调试、飞行姿态校准等一系列实操训练，也可作为小型航拍、环境探测载荷的搭载平台，适配室内外低速低空的短距离作业需求。机架采用X型布局，四个机臂从中心舱体向外等角度延伸，相邻机臂夹角为90度，这种布局能让四个旋翼的拉力分布更均匀，飞控的姿态解算逻辑更简洁，调试门槛更低，适合入门级开发者快速上手。机臂采用镂空桁架式结构，在保证结构刚度的前提下尽可能降低自重，减少不必要的动力损耗，同时镂空结构也能为电调、走线预留充足的布置空间，避免线材与旋翼运动部件发生干涉。中心舱体为分层式设计，上层可放置飞控板、GPS模块等核心控制元件，下层可布置电池、电源分线板，舱体预留了标准安装孔位，可适配市面上主流的开源飞控硬件，无需额外打孔修改。动力安装位位于机臂末端，适配22系列外转子无刷电机，搭配3040规格的三叶螺旋桨，两对角电机的中心距为15.675英寸，单个机臂从中心到电机安装位的长度约11英寸，适配350-400mAh规格的锂聚合物电池，整机起飞重量可控制在合理范围内，预留了约50g的载荷余量，可搭载小型摄像头、温湿度传感器等轻量化任务设备。设计过程中重点考虑了炸机后的维修便利性，机臂与中心舱采用快拆式连接结构，单个机臂损坏后可单独更换，无需整体更换机架，降低实验过程中的耗材成本；旋翼下方预留了足够的安全间隙，避免桨叶旋转时触碰地面或舱体外露线材，同时机臂末端设计有电机安装定位槽，可保证电机安装的同轴度，减少飞行过程中的振动偏移。走线槽沿机臂内侧布置，可将电调信号线、电源线规整收纳，避免飞行过程中线材晃动影响重心分布，也能减少线材被高速旋转的桨叶打断的风险。整机重心严格控制在中心舱的几何中心位置，电池安装位设计在中心舱正下方，可通过调整电池前后位置微调重心，保证四个电机的拉力输出均衡，延长飞行续航时间。
