可折叠四旋翼航拍作业飞行器结构设计

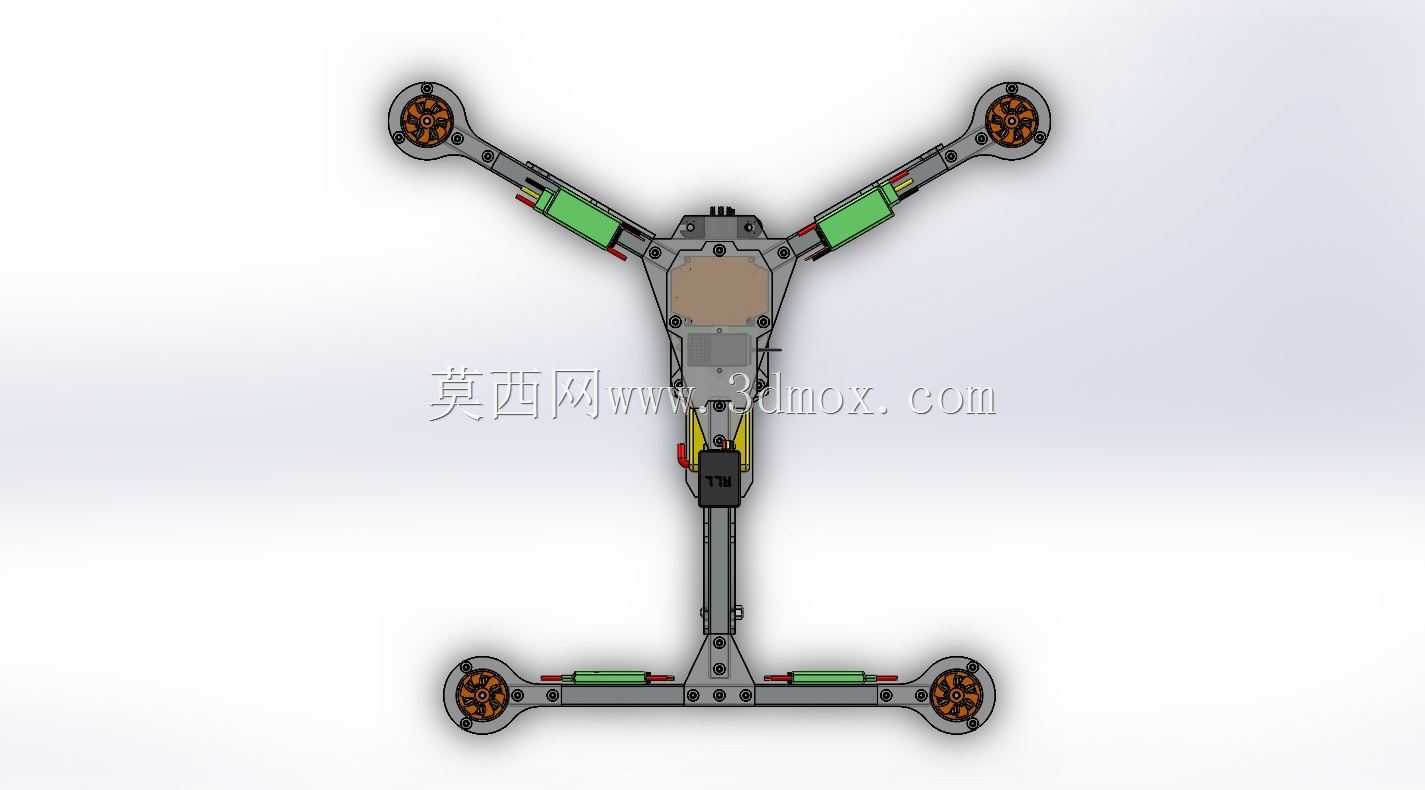

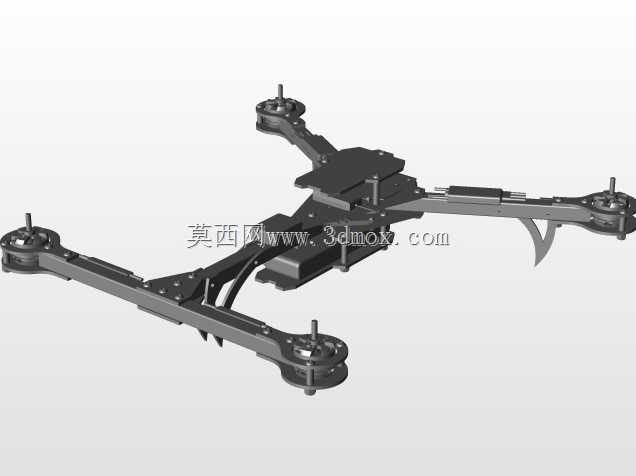

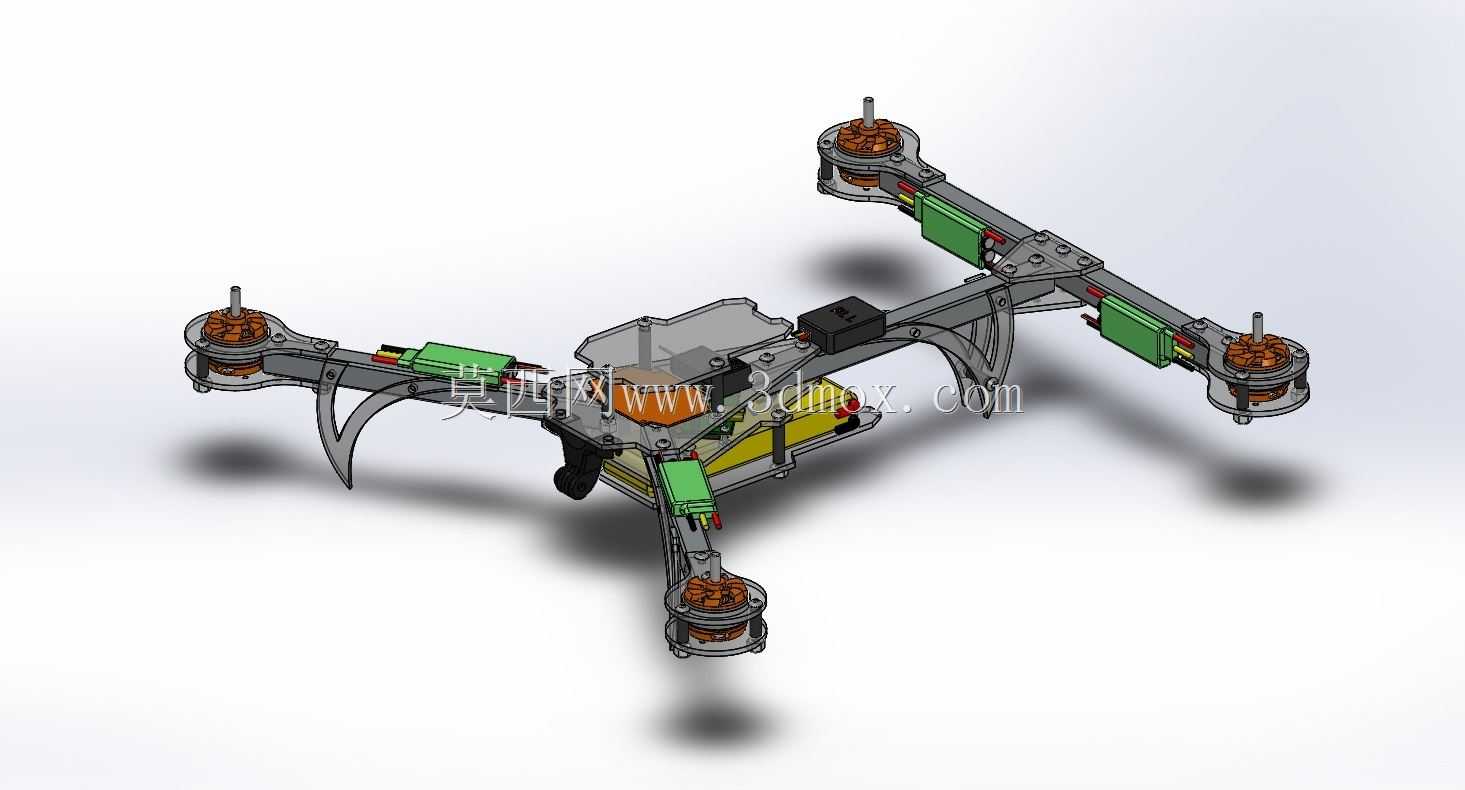

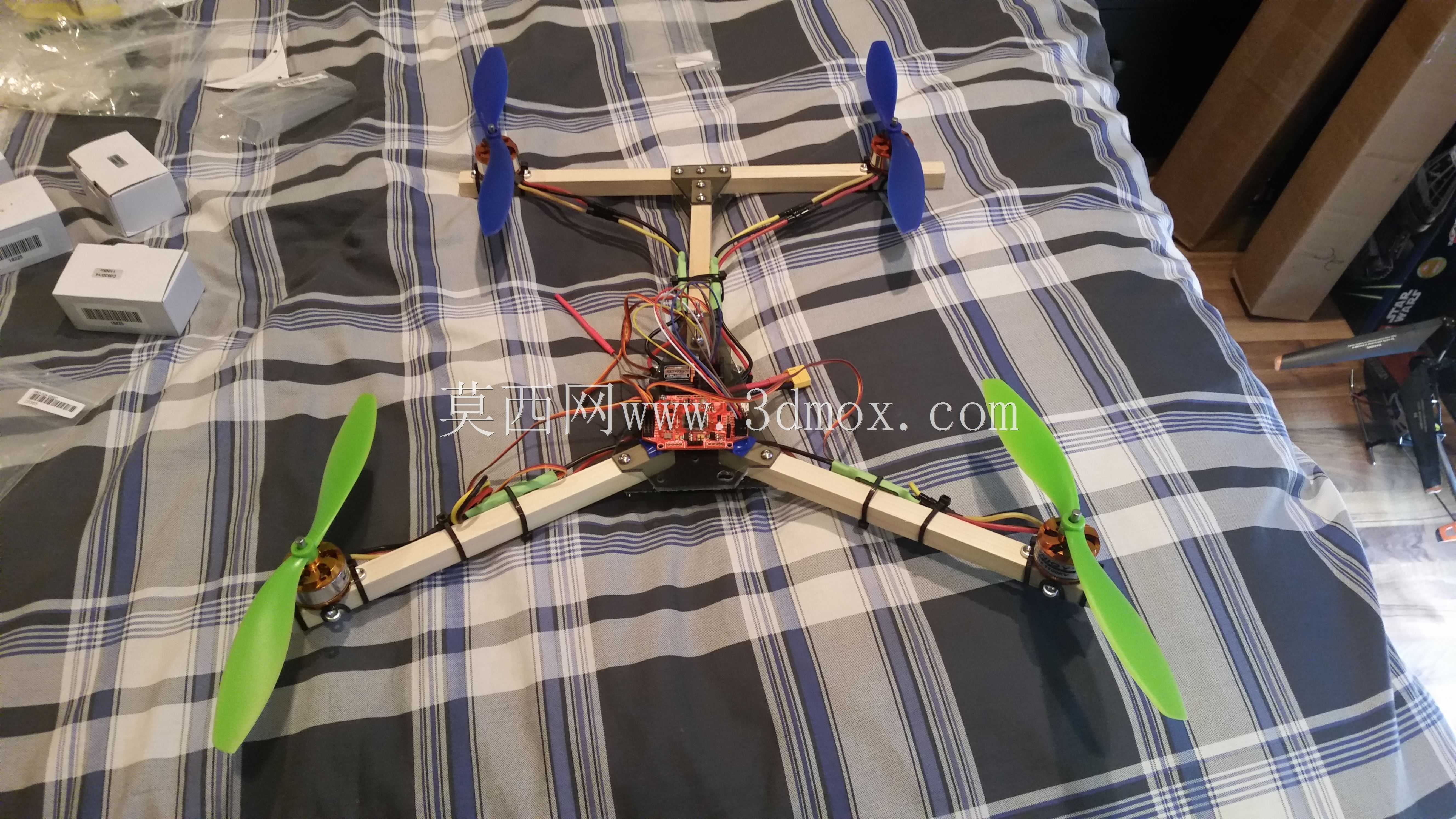

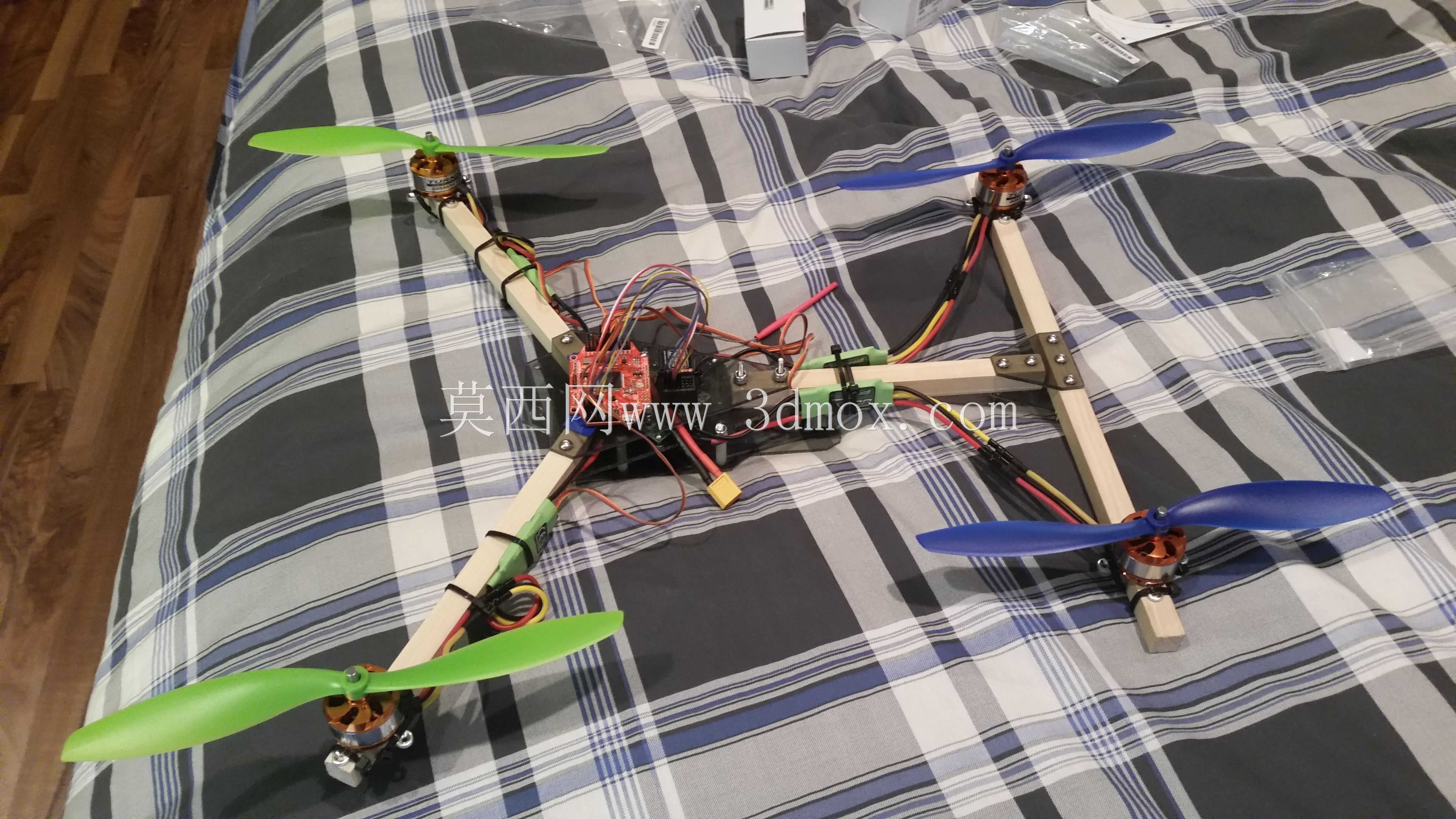

这款四旋翼飞行器的机架采用X型布局设计，机臂与中心舱采用快拆铰接结构，日常收纳时可将四个机臂向上折叠收拢，能大幅缩小存放与转运时的占用空间，展开后机臂末端的电机安装座同轴度公差控制在0.1mm以内，可保证旋翼运转时的动平衡稳定性，降低飞行过程中的机体震动。中心舱采用分层堆叠的结构设计，上层预留飞控、GPS模块的安装位，设置有专门的减震泡棉安装槽，可隔绝动力系统传递的高频震动，避免飞控传感器采集数据出现偏差；中层为电源舱，可适配不同容量的锂聚合物电池，舱内设置有防滑压条与走线槽，可避免飞行过程中电池移位，同时规整电源走线减少信号干扰；下层预留了任务载荷安装位，可挂载运动相机、小型植保喷雾模块或者应急抛投装置，适配不同场景的作业需求。机臂采用碳纤维复合板材加工，在保证结构强度的前提下尽可能降低自身重量，机臂内侧预留了电调的安装位与走线槽，电调安装位置靠近电机，可缩短动力线长度，减少线路损耗，同时机臂结构对电调形成半包围防护，可避免飞行过程中异物碰撞损坏电调。起落架采用弧形弹性结构设计，使用高强度工程塑料注塑成型，着陆时可通过自身形变吸收冲击能量，避免硬着陆时的冲击力传递到中心舱损坏机载设备，起落架的高度预留了足够的载荷安装空间，不会遮挡下方任务设备的作业视野。动力系统安装座设计有标准的电机安装孔位，可适配不同KV值的无刷电机，旋翼安装位设置有防滑卡槽，可保证旋翼夹紧力足够，避免高转速下旋翼出现射桨风险。整机的安装边界经过反复校核，所有机载设备安装后不会出现运动干涉，机臂展开后的对角线轴距适配10-12寸螺旋桨，在该尺寸下可兼顾飞行续航时间与机动灵活性，既可以满足日常航拍取景的稳定飞行需求，也可搭载轻型载荷完成小范围的植保作业、管线巡检、应急物资投送等任务。走线设计上全部采用内藏式走线，所有线路从机臂内部的空腔穿过，不会外露在机体表面，既可以降低飞行时的空气阻力，也能避免线路被旋翼打到或者被外物勾挂引发飞行事故。中心舱的上盖采用快拆卡扣设计，无需工具即可打开，方便日常调试飞控参数、更换电池或者检修机载设备，卡扣的锁紧力经过调校，飞行过程中不会出现松脱，同时开合操作足够顺畅。
