飞翼布局小型电动无人飞行器结构设计

这款飞翼构型的小型电动无人飞行器，在结构设计阶段优先考虑了低空低速场景下的作业适配性，整体采用无尾飞翼一体化布局，取消了常规布局的垂尾与平尾结构，将升力面与控制面完全融合在翼身结构内，大幅降低了整机结构重量与飞行过程中的气动阻力。从实际应用场景来看，这类小型飞行器可适配短距起降的低空航拍、小范围环境巡查、教学科研试飞等场景，对起降场地的要求极低，平整的硬质路面、草地甚至稍大的硬质平台都可完成起降操作。

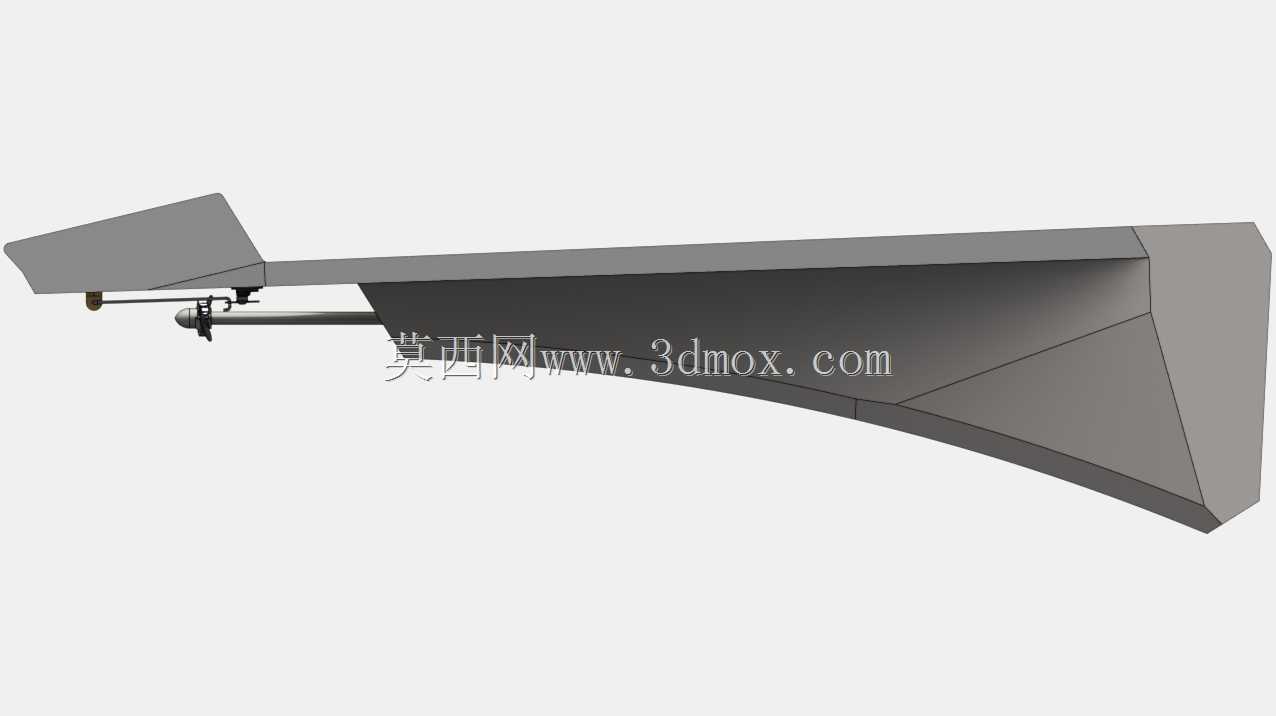

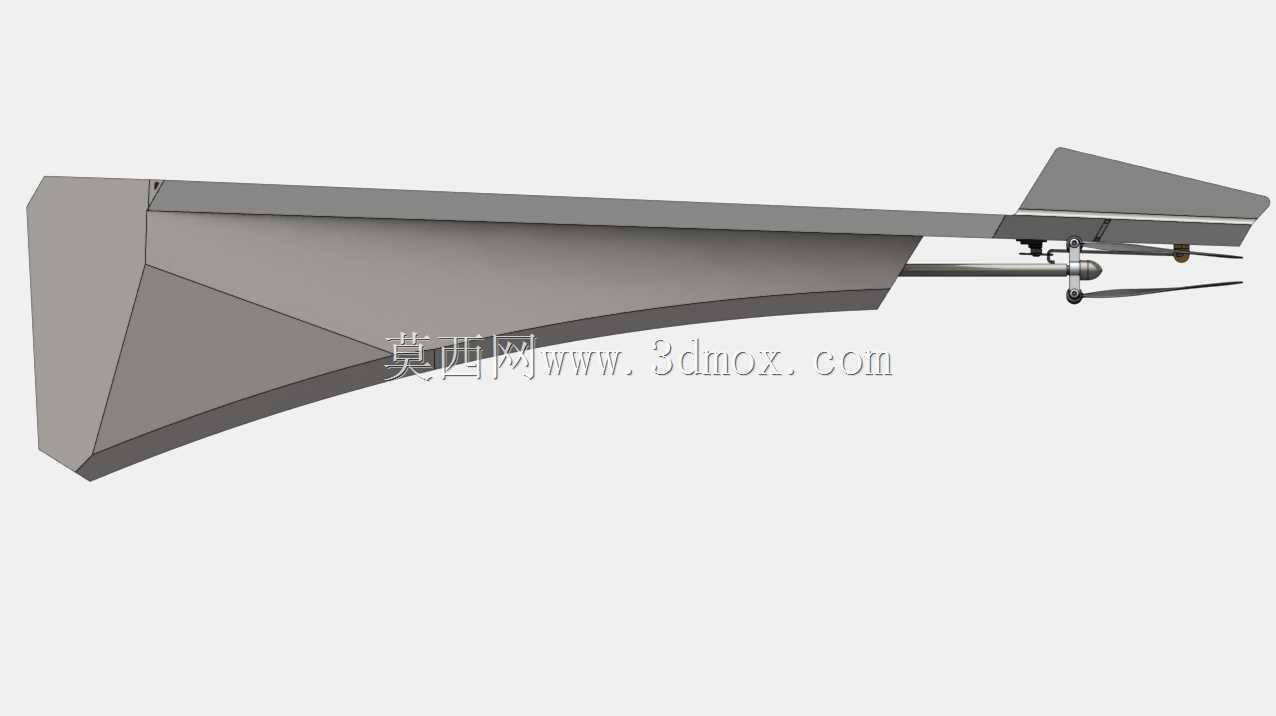

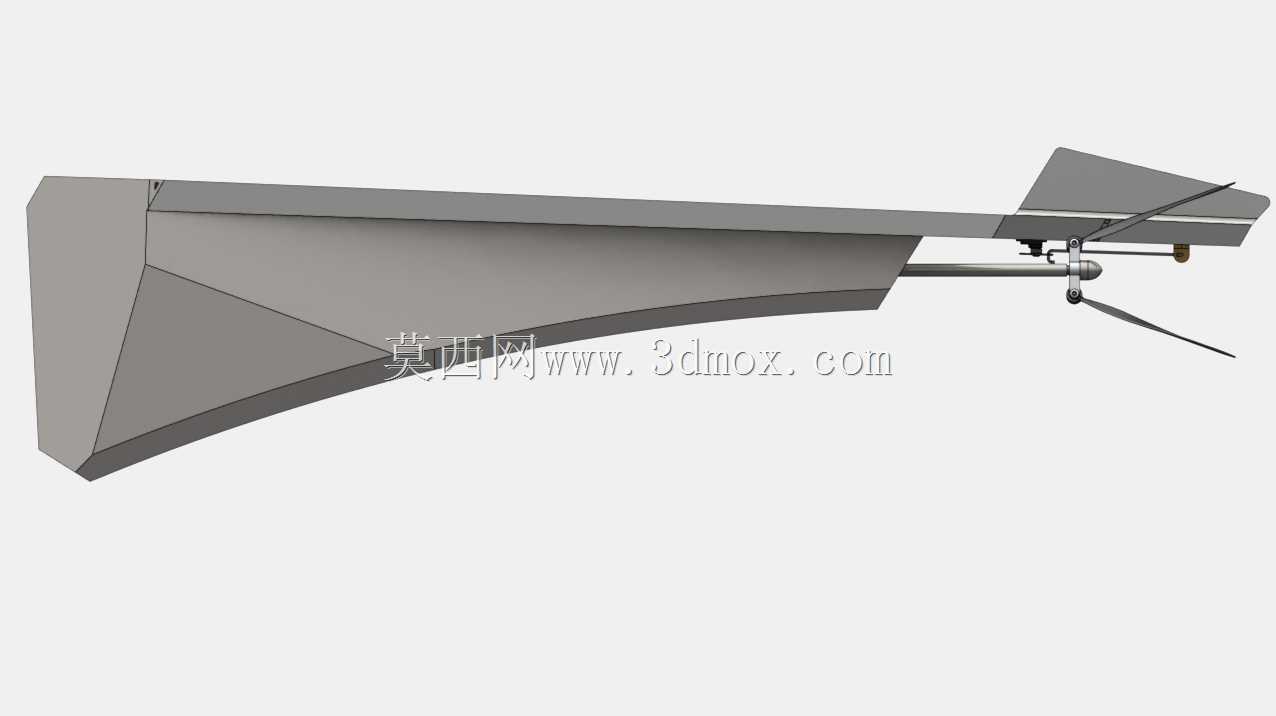

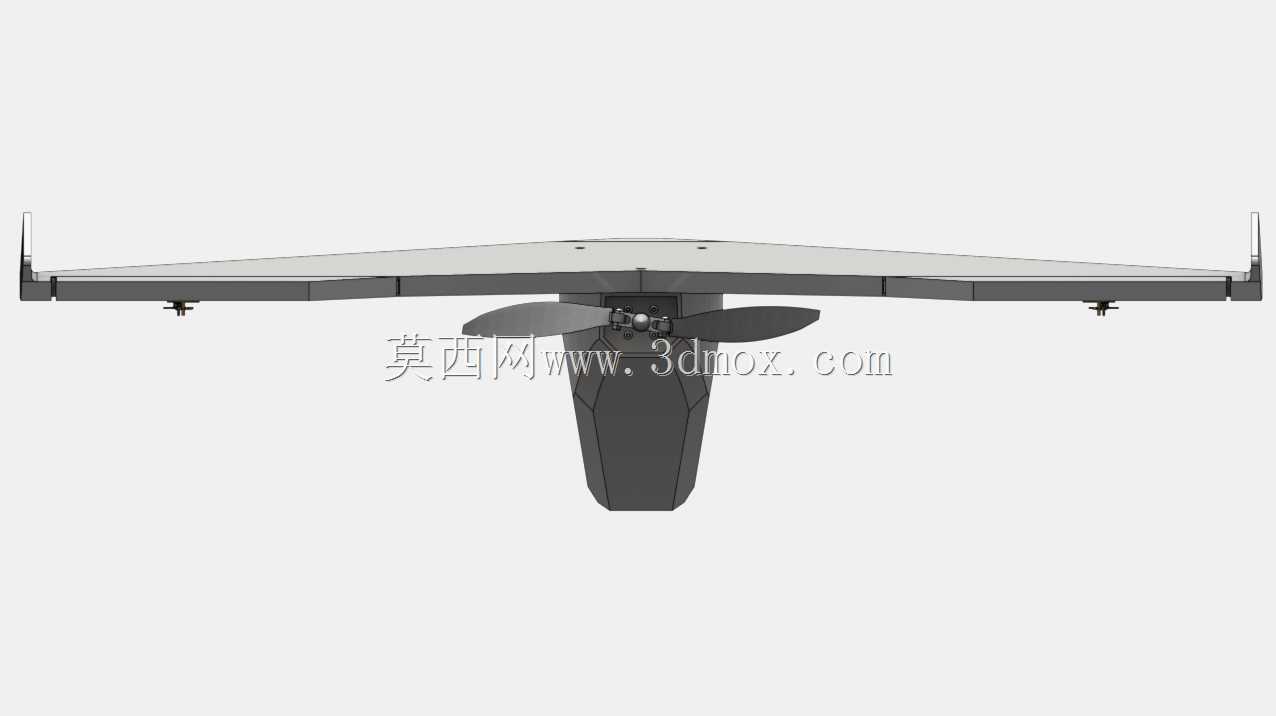

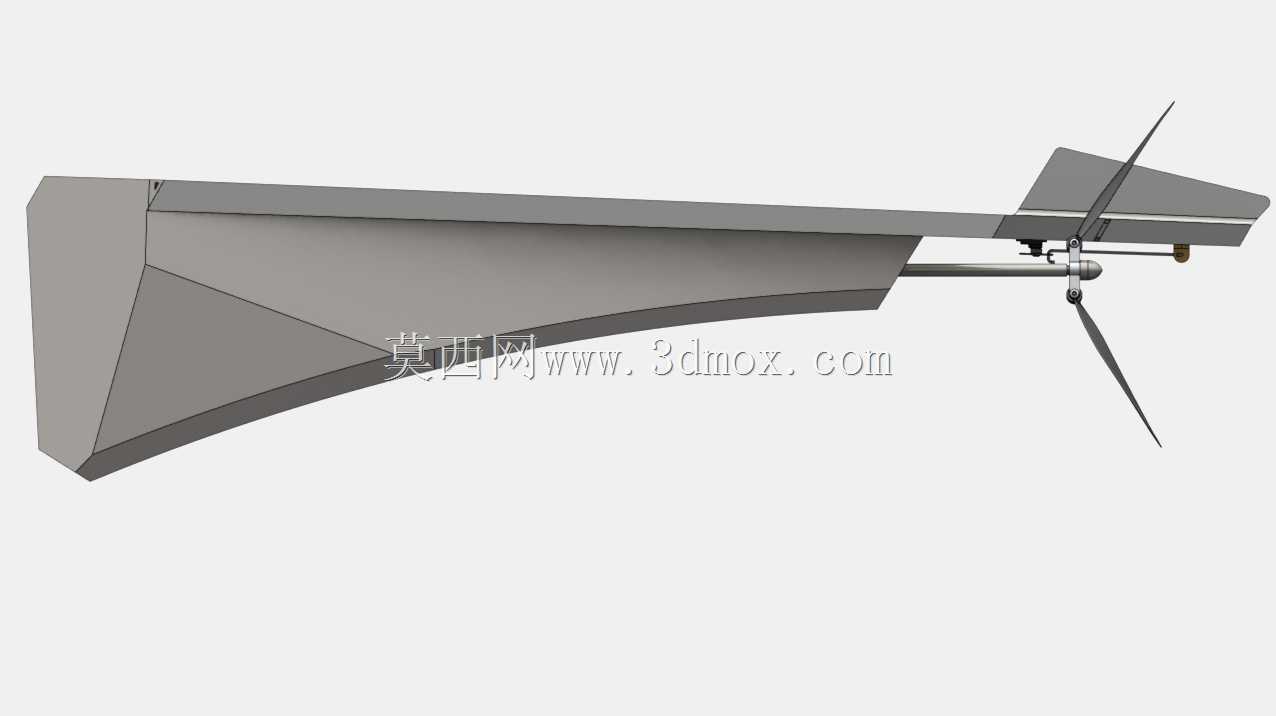

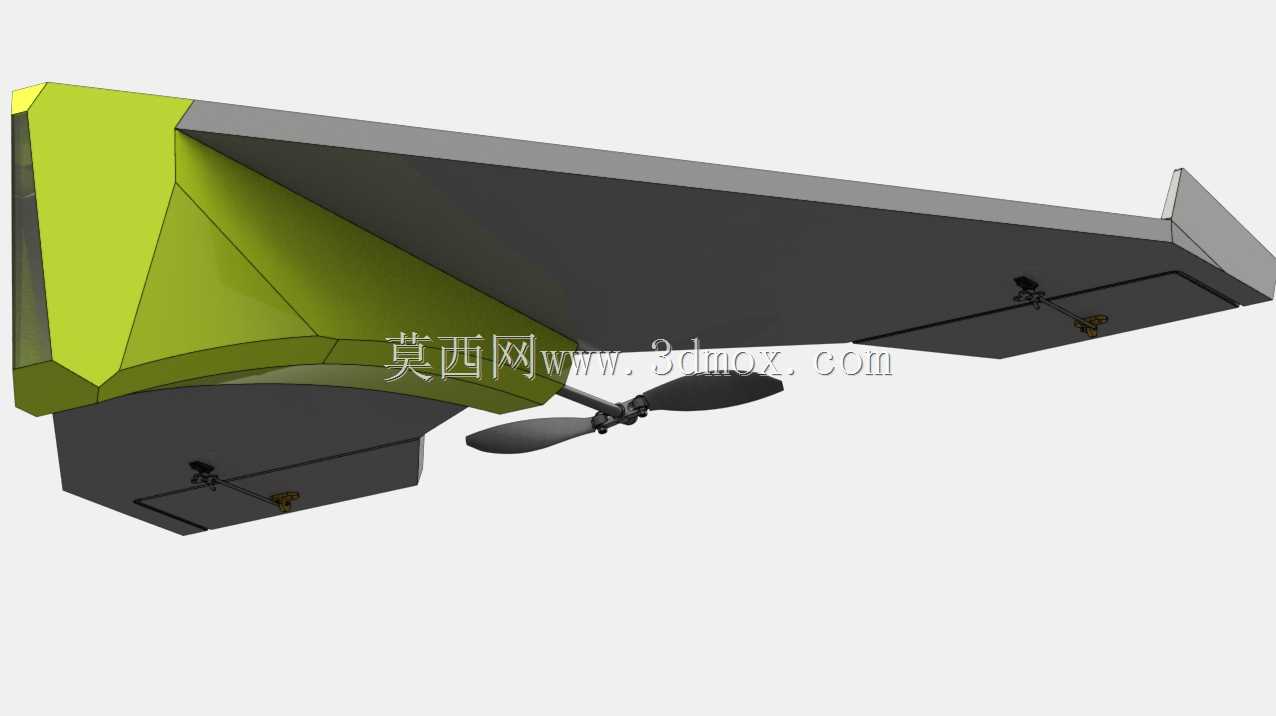

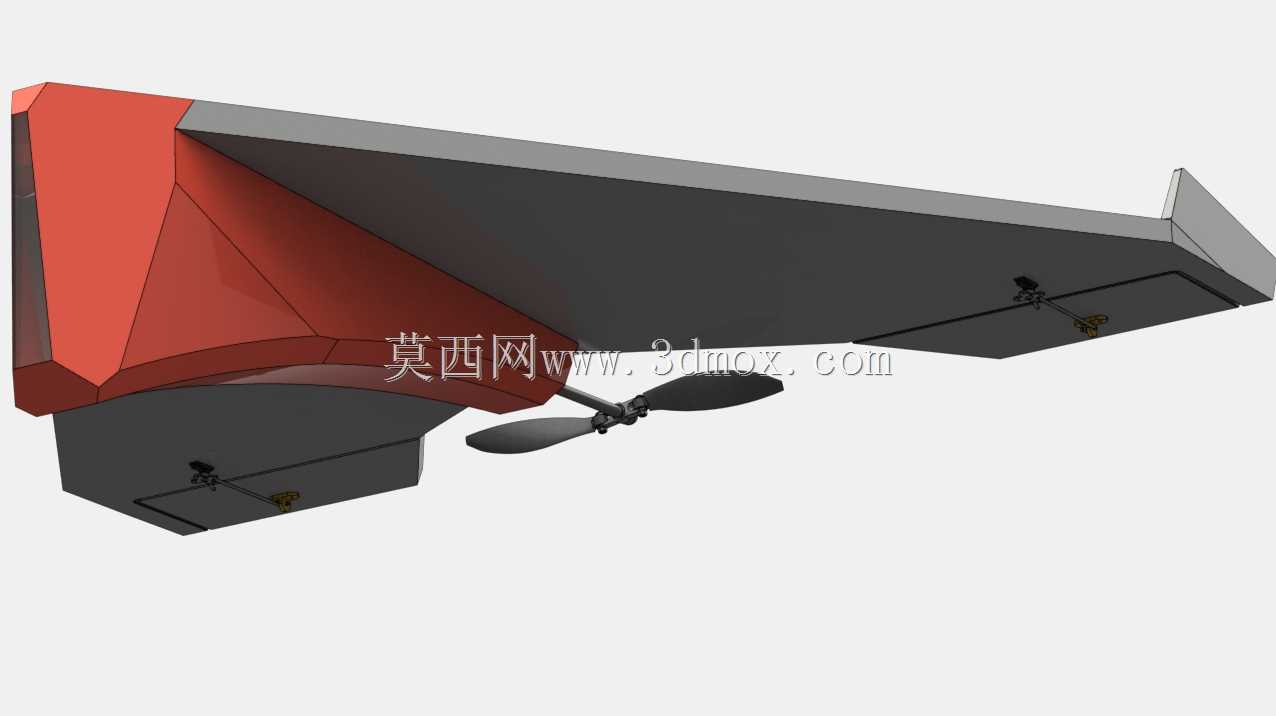

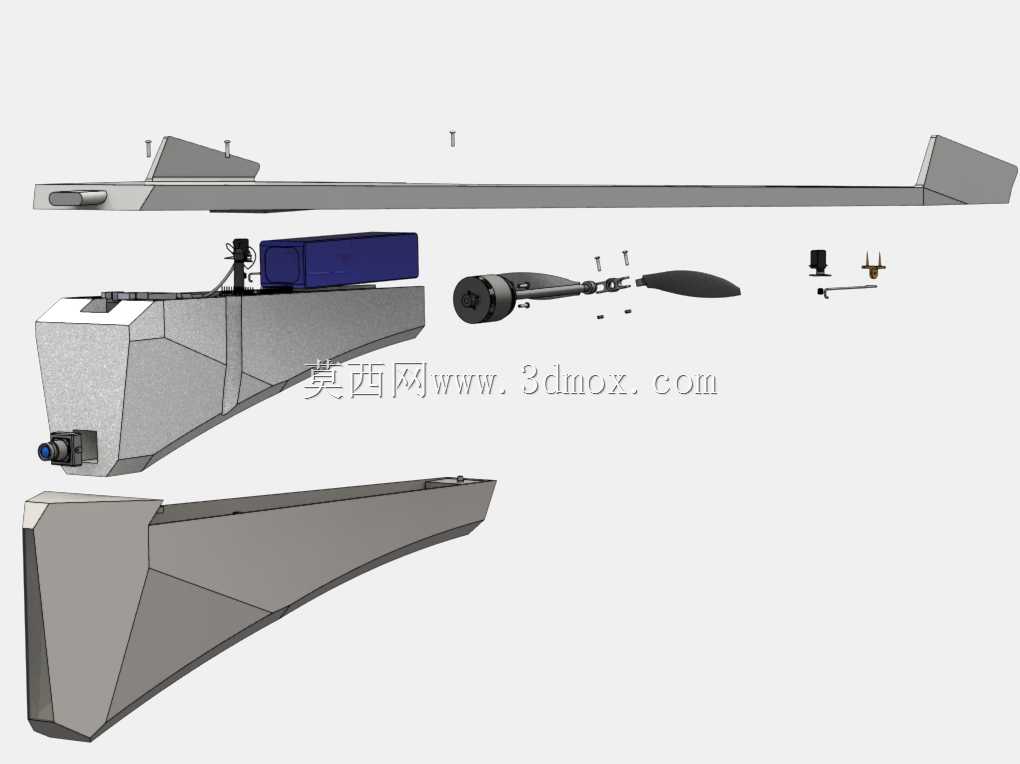

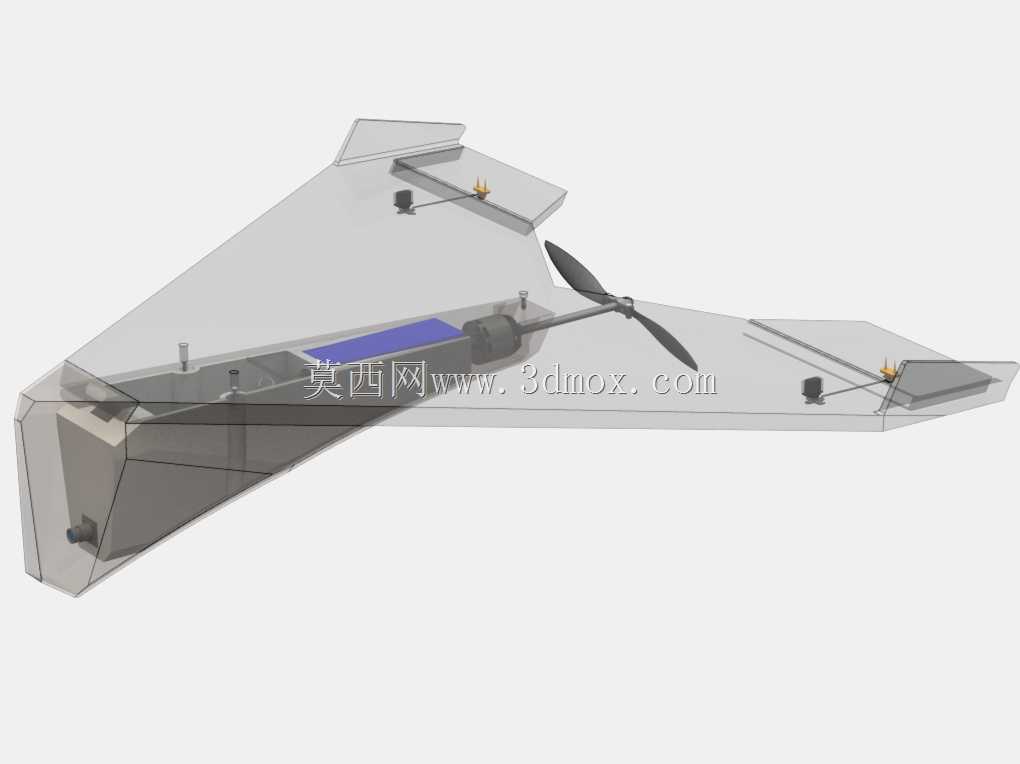

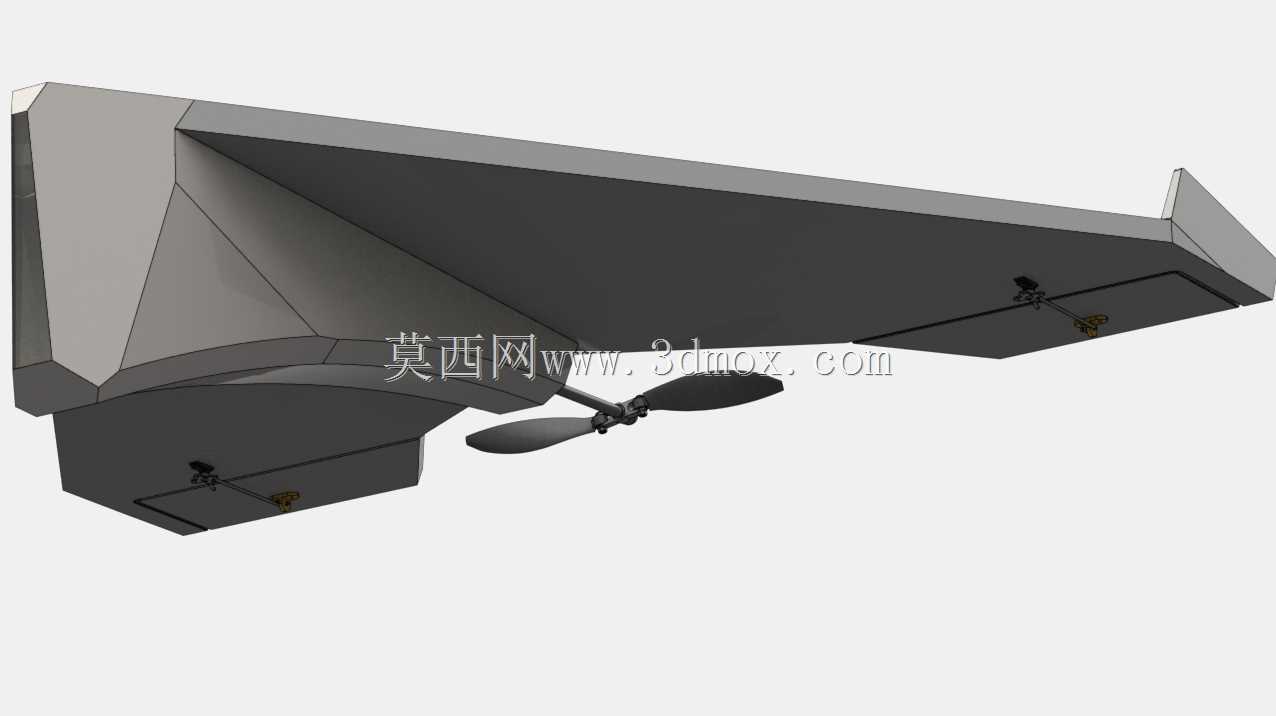

动力系统采用尾部推进式双叶螺旋桨布局，动力单元直接安装在翼身尾部的承力结构上，这种布局可以让螺旋桨的滑流直接扫过翼面后缘，提升低速飞行时的控制舵面效率，同时避免前置螺旋桨对机身前部任务载荷安装位的遮挡，方便后续搭载轻量化的摄像、传感模块。整机的重心设计严格落在飞翼布局的气动焦点前方合适区间，通过机身内部的电池安装位前后调整，可快速适配不同重量的任务载荷，保证飞行过程中的纵向静稳定性，不需要额外增加配重块来调整重心，进一步压缩了整机的无效重量。

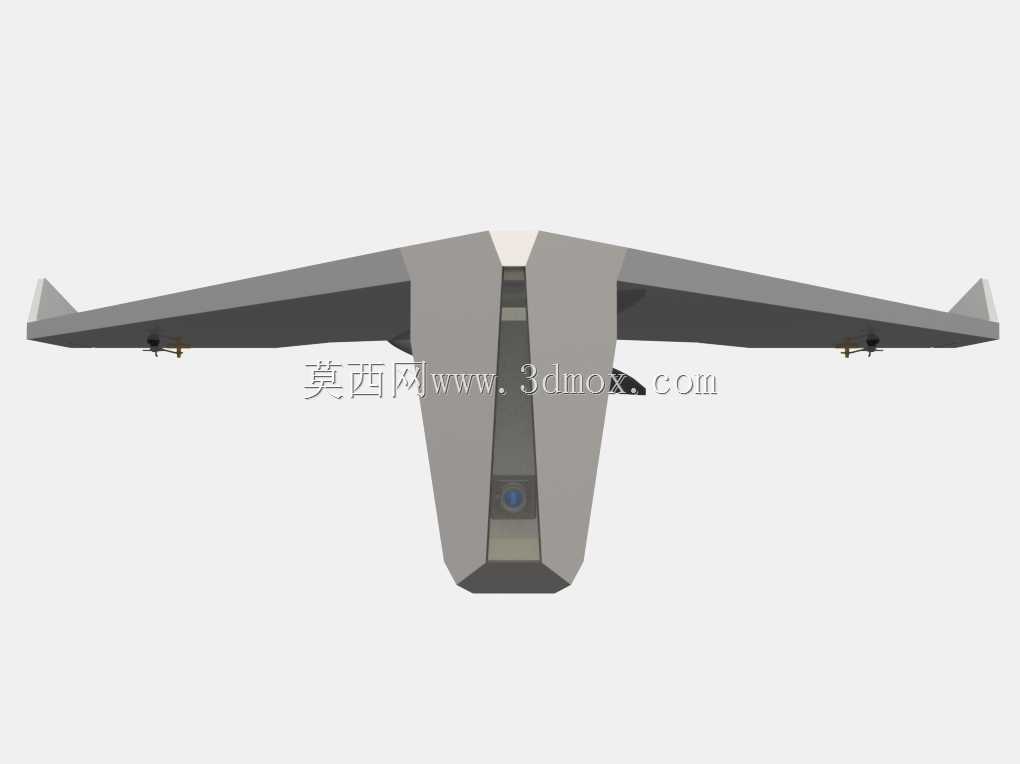

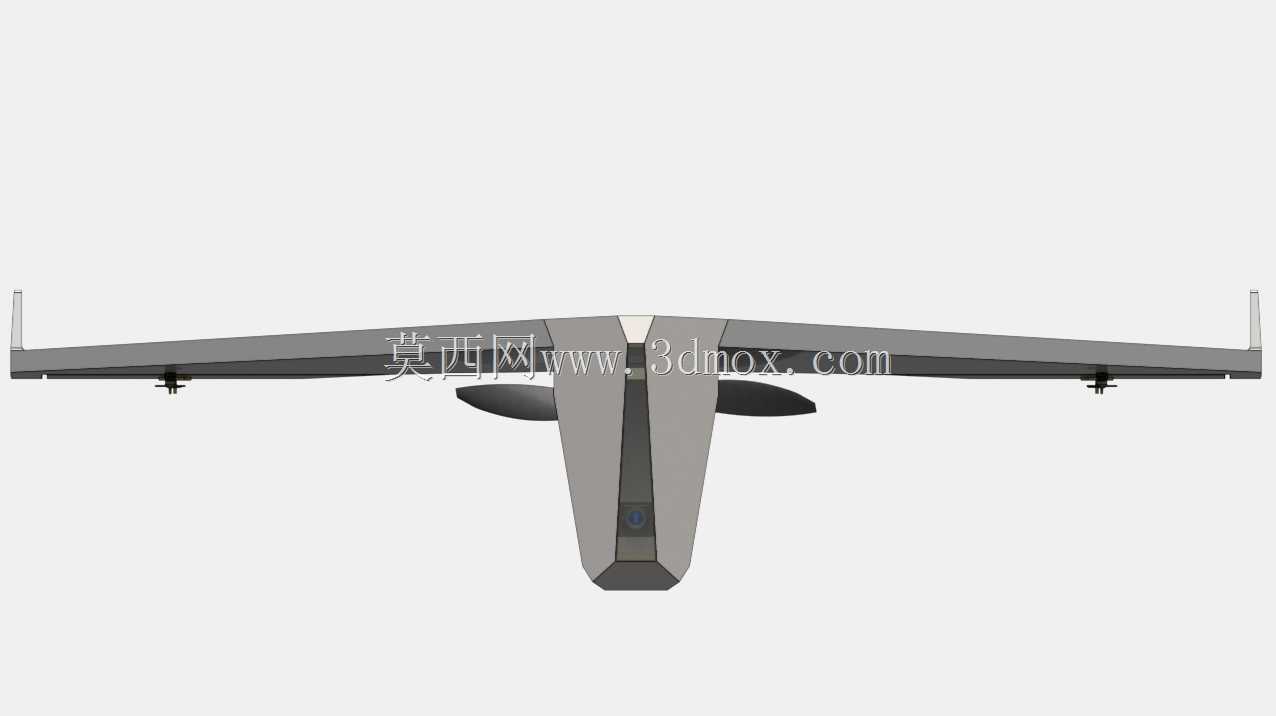

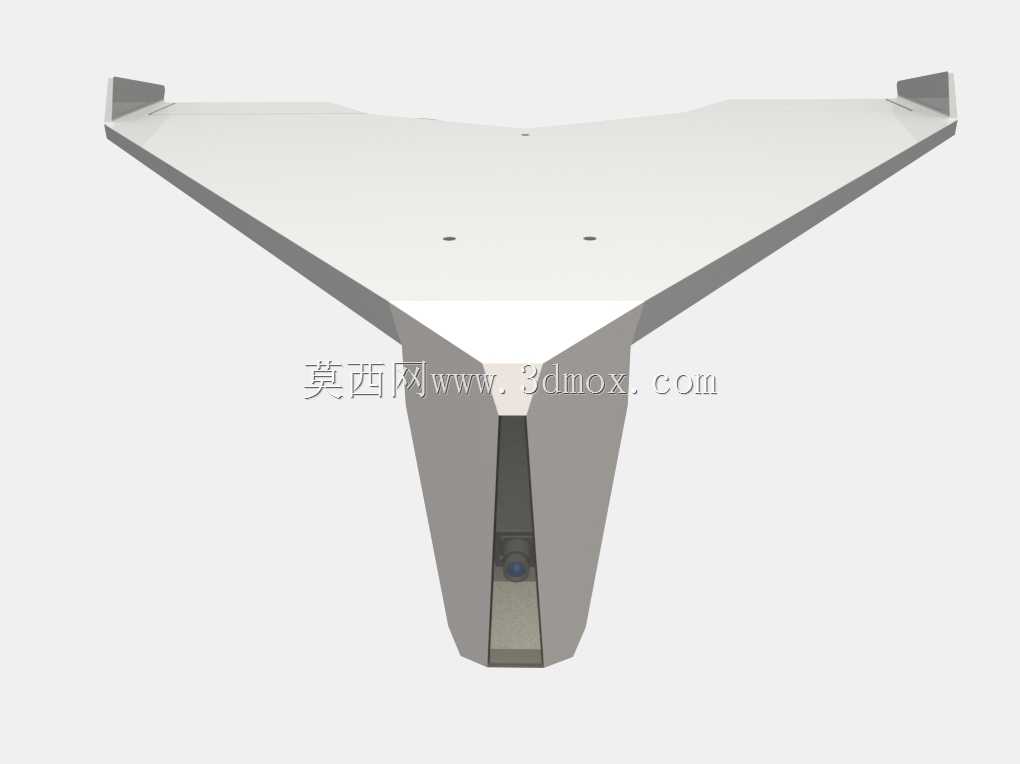

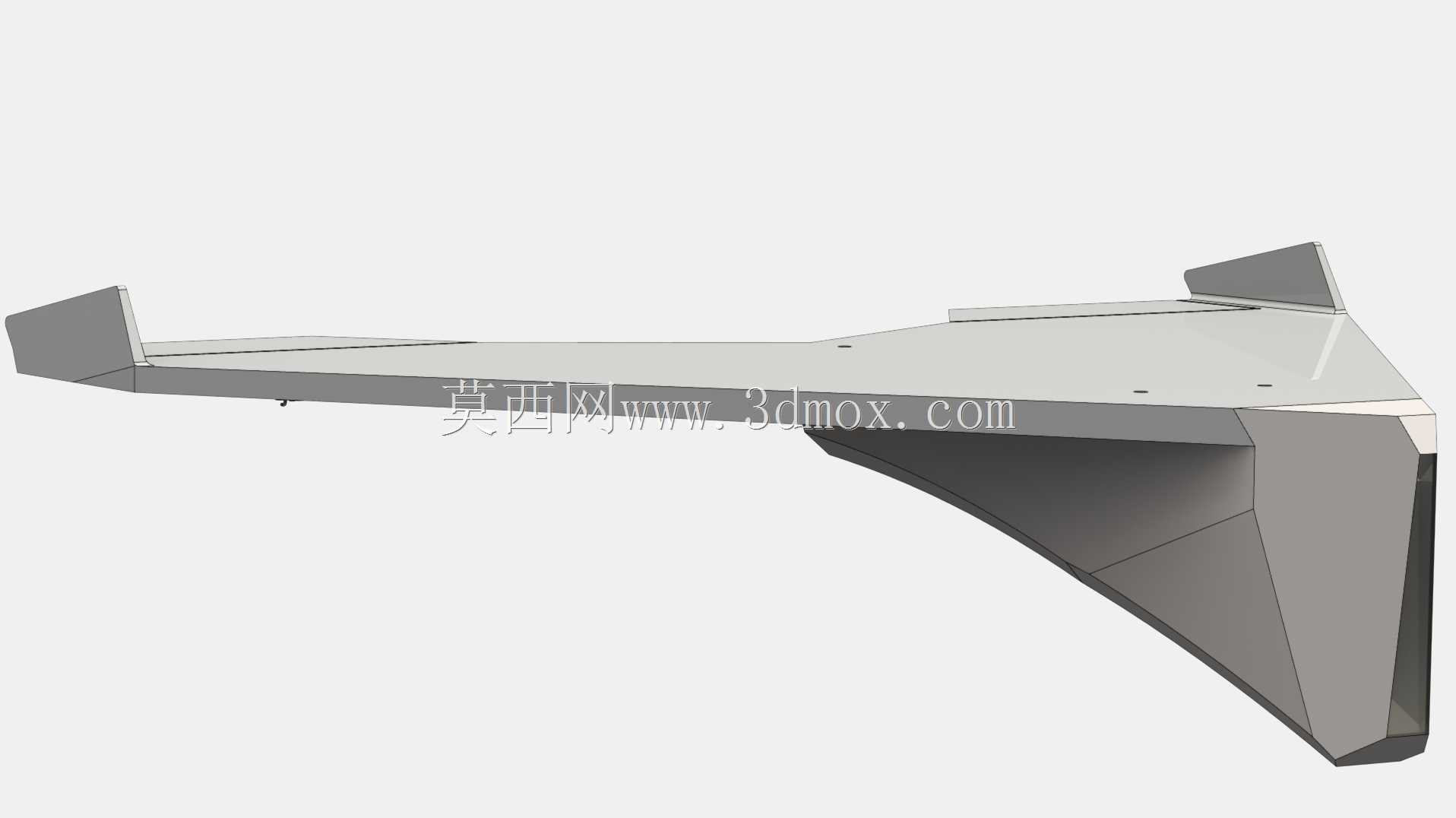

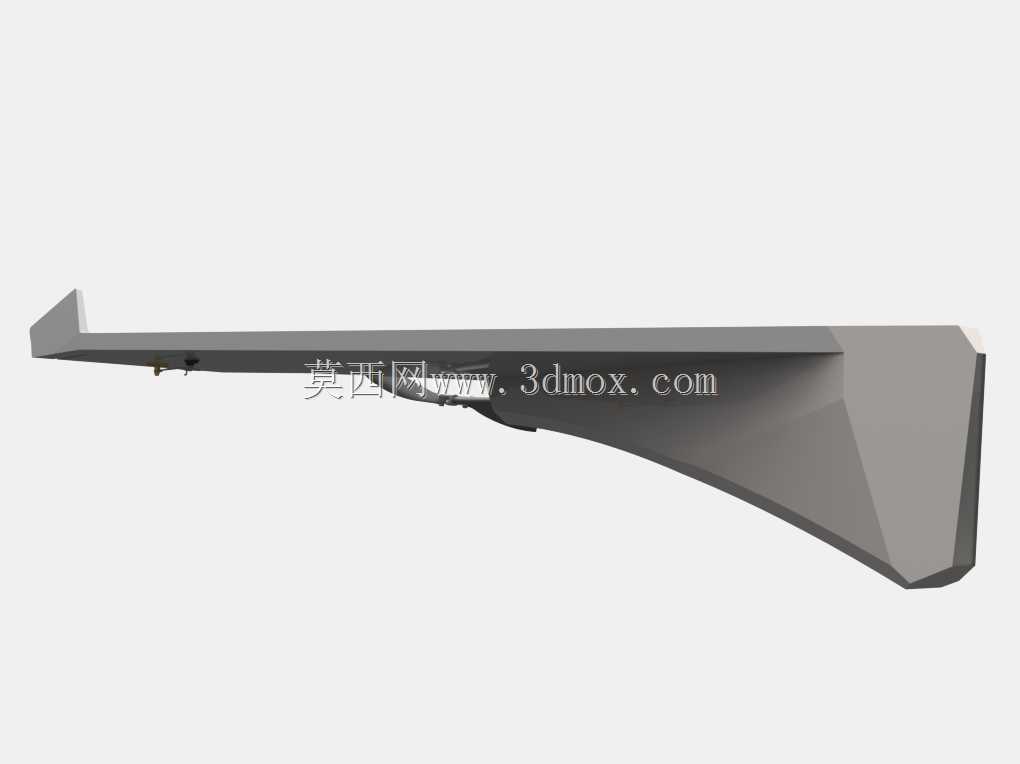

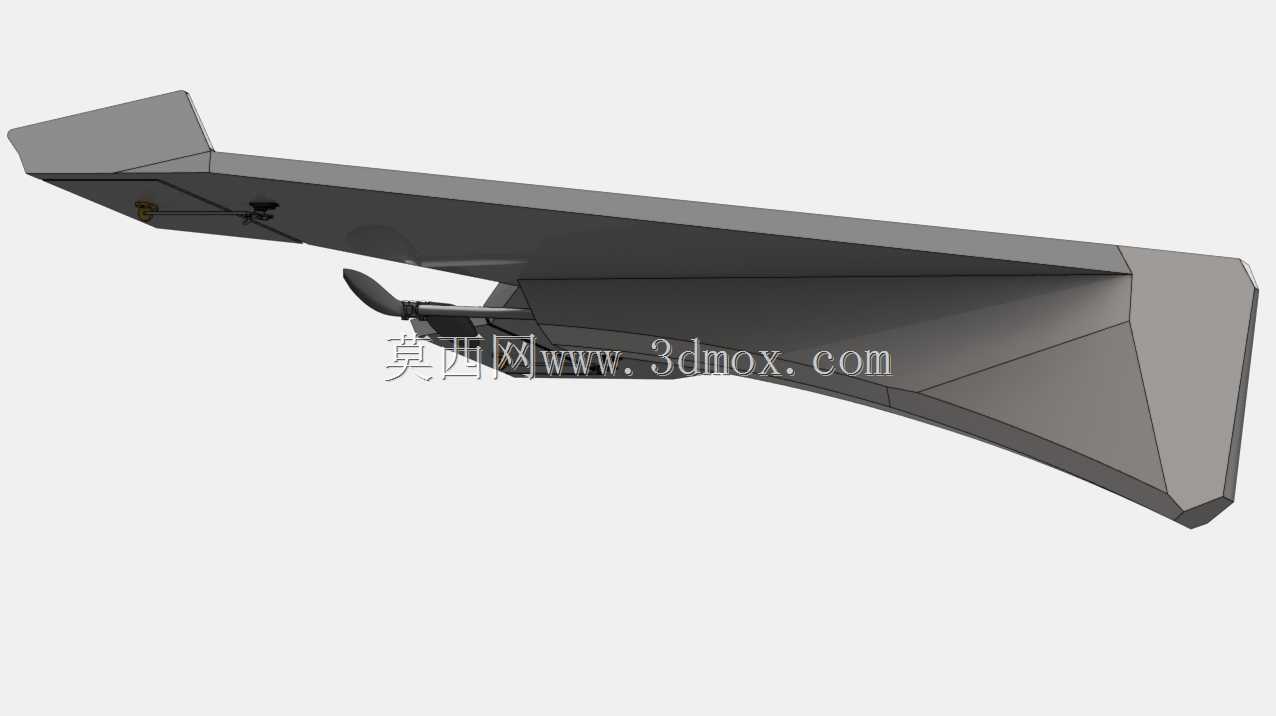

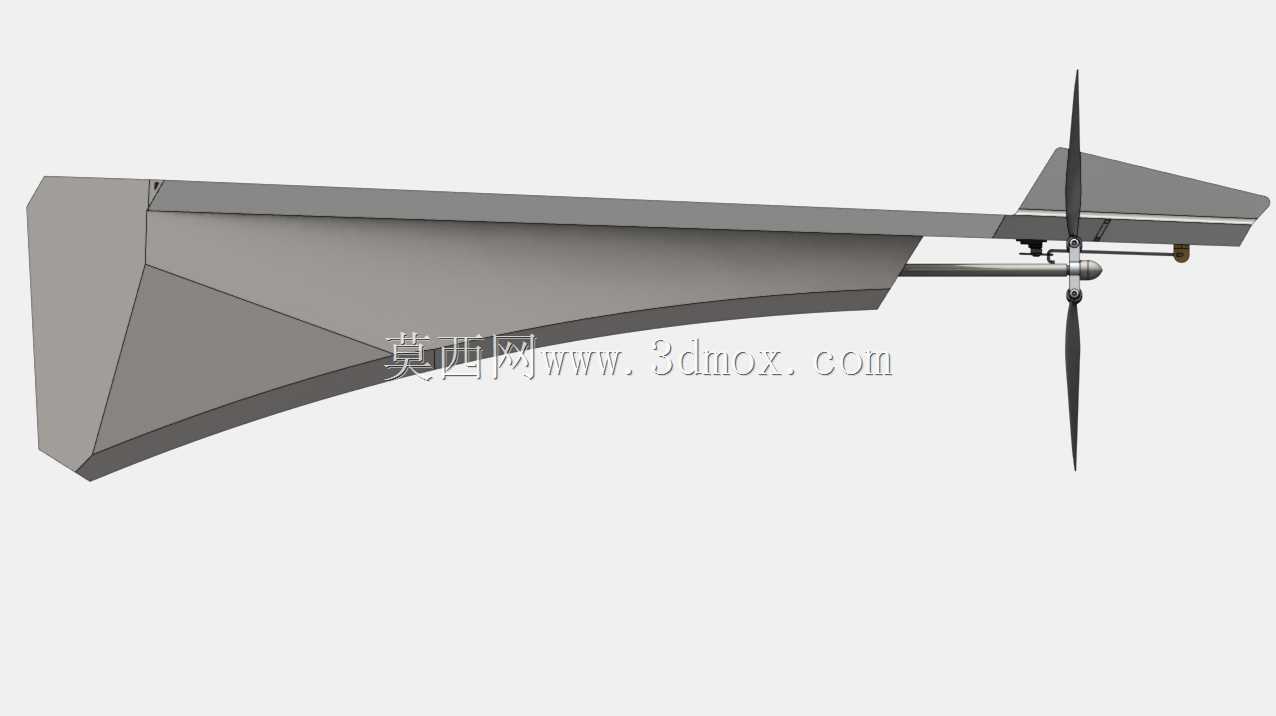

外形结构上，翼身融合段采用多段折线过渡的曲面设计，既兼顾了3D打印快速制作的工艺可行性，避免了大曲率复杂曲面带来的打印支撑过多、成型难度大的问题，也保证了翼面的气动连续性，减少了翼身干扰带来的附加阻力。机身下部预留了标准化的载荷安装接口，可根据实际使用需求快速更换不同的功能模块，接口位置避开了起落区域与螺旋桨旋转平面，不会在起降或飞行过程中与运动部件、地面产生干涉。

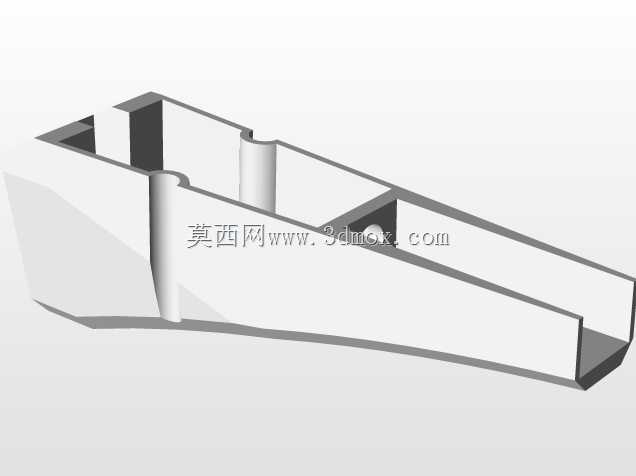

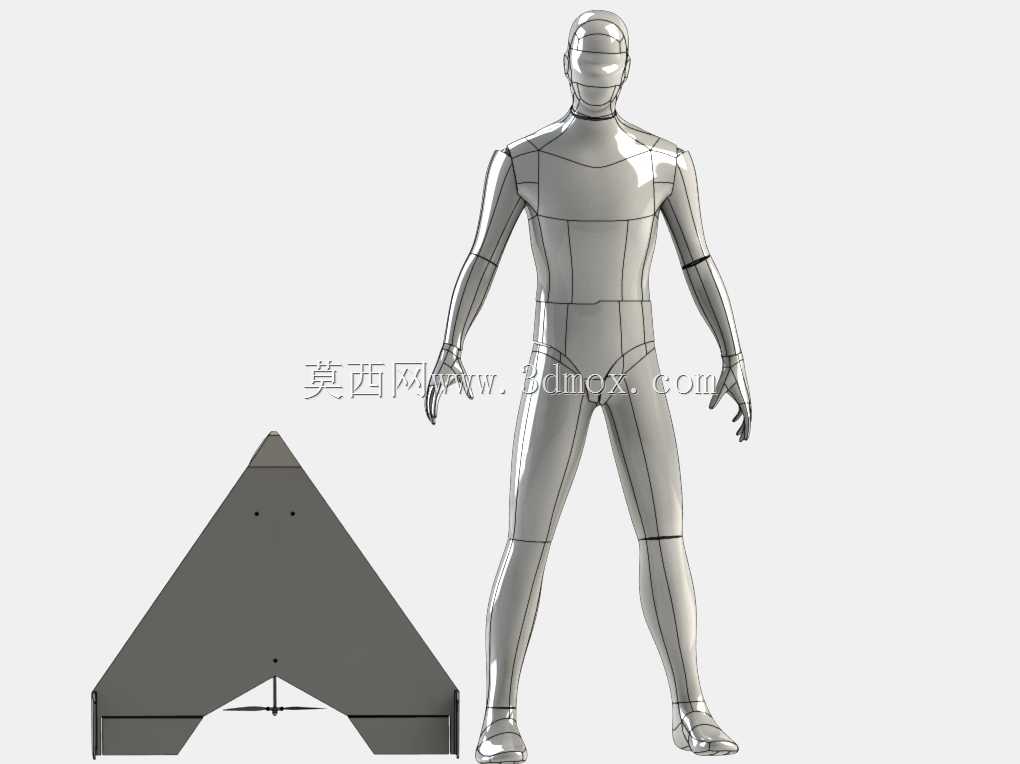

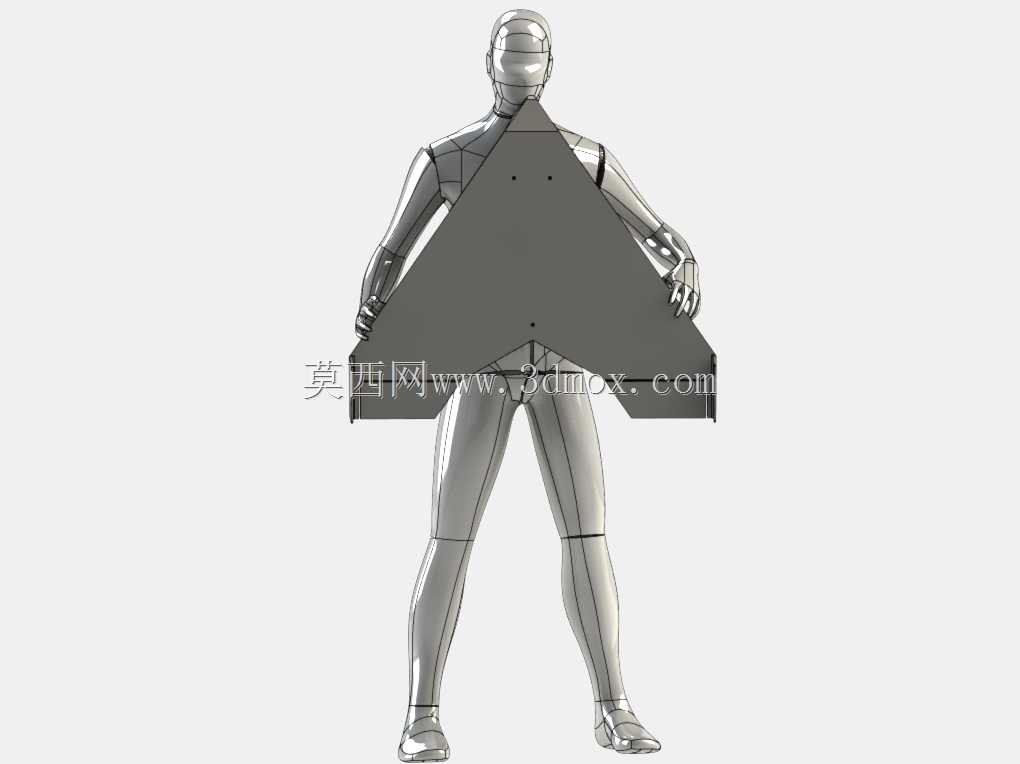

控制舵面设置在翼身后缘，采用分段式设计，通过左右舵面的差动偏转同时实现航向与俯仰控制，省去了专门的航向控制结构，简化了操纵机构的传动路径，降低了结构故障概率。整机的安装边界充分考虑了便携收纳需求，翼展尺寸控制在单人可携带的范围内，机翼部分没有复杂的快拆结构，一体成型的结构强度更高，可承受低空飞行中常见的紊流冲击，日常收纳只需要保护好螺旋桨与舵面铰接部位即可，不需要复杂的拆装流程。结构设计阶段还针对3D打印的材料特性做了壁厚优化，承力部位的壁厚做了局部加厚，非承力的翼面区域采用轻量化的薄壁结构，在保证整机结构刚度满足飞行载荷要求的前提下，尽可能降低打印耗材的用量，同时也减少了整机的起飞重量，提升了续航表现。
