HAL型流体过滤端头结构设计

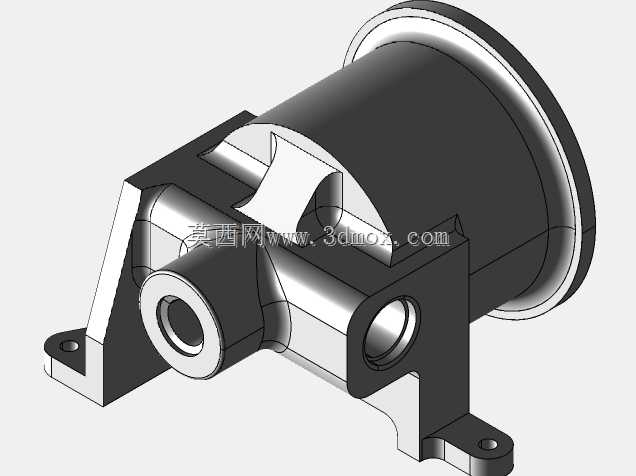

该过滤端头主要应用在液压传动回路、低压流体输送管路的末端过滤环节，在小型液压站、润滑系统、气动处理单元中都能见到这类结构的身影，核心作用是截留流体介质中的固体杂质，避免杂质进入下游精密元件造成磨损、卡滞或者流道堵塞。从结构设计来看，主体采用筒状容腔搭配侧向安装支脚的布局，主筒身一端为大直径法兰连接面，用来对接过滤滤芯或者上游管路接口，筒身侧面预留两个不同通径的接口，一个作为流体进入的主通道，另一个可作为压差检测、旁通回流或者排气接口，接口处都做了加厚凸台处理，避免管路连接时的应力集中造成壳体开裂。设计时优先考虑了安装的便捷性，底部两个带安装孔的支脚采用对称式布局，安装孔的位置避开了筒身的加强筋区域，安装时可以直接通过螺栓固定在设备安装面板或者支架上，不需要额外设计转接工装，支脚与主筒身之间设置了三角形加强筋，能够承受管路插拔、设备运行振动带来的交变载荷，避免长期使用后支脚断裂。主筒身的内壁做了等径设计，能够适配标准规格的圆柱形滤芯，滤芯安装后与内壁的间隙控制在合理范围，避免流体走短路降低过滤效率，法兰端面预留了密封槽安装位置，装配时放置O型密封圈就能实现端面静密封，不需要额外涂覆密封胶，后期维护更换滤芯时拆装效率更高。侧向的两个接口都采用了标准的圆柱内孔结构，可以根据实际使用需求加工成内螺纹或者卡套连接形式，适配不同材质的流体管路，接口的轴线与主筒身轴线垂直，能够让进入筒身的流体形成旋流，借助离心力提前分离大颗粒杂质，减轻滤芯的过滤负荷，延长滤芯的使用寿命。整体结构的外形轮廓没有尖锐棱角，所有转角处都做了圆角过渡，既降低了铸造或者机加工时的应力集中风险，也避免安装维护时划伤操作人员，安装边界的尺寸控制紧凑，在保证内部容污空间足够的前提下，尽可能缩小了整体占用的安装空间，适合在设备内部管路排布密集的场景下使用，不需要预留过大的操作空间就能完成装配和后期维护。
