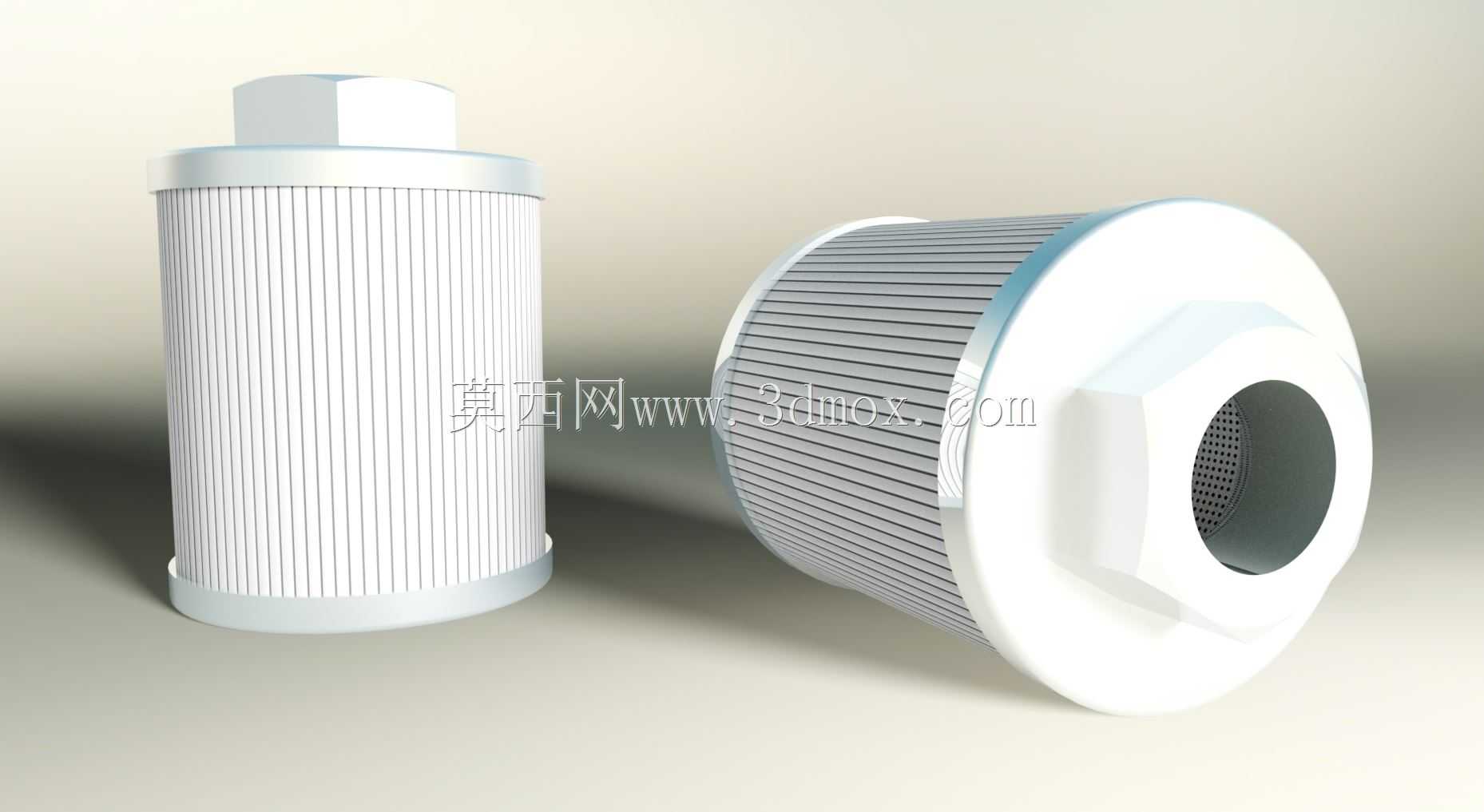

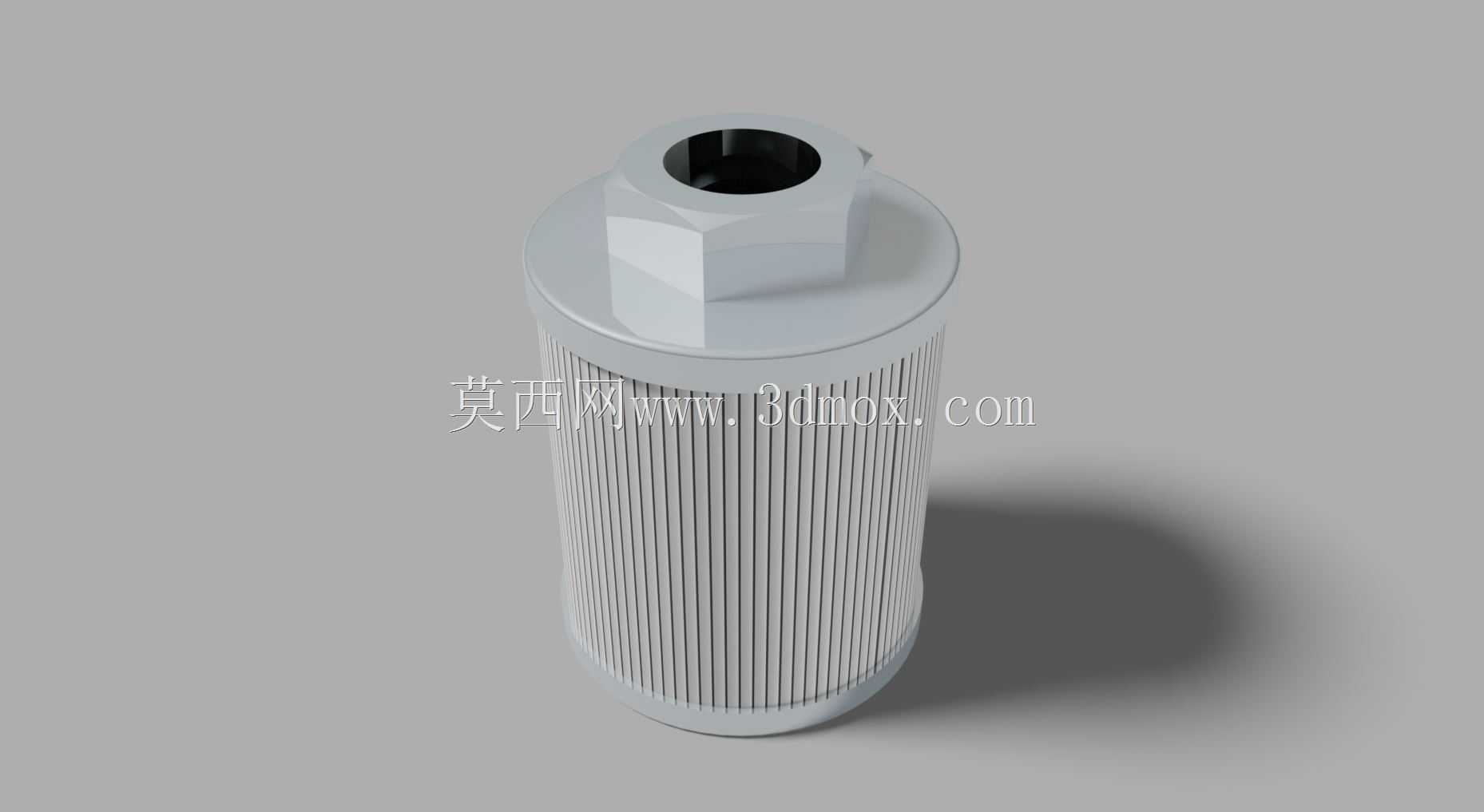

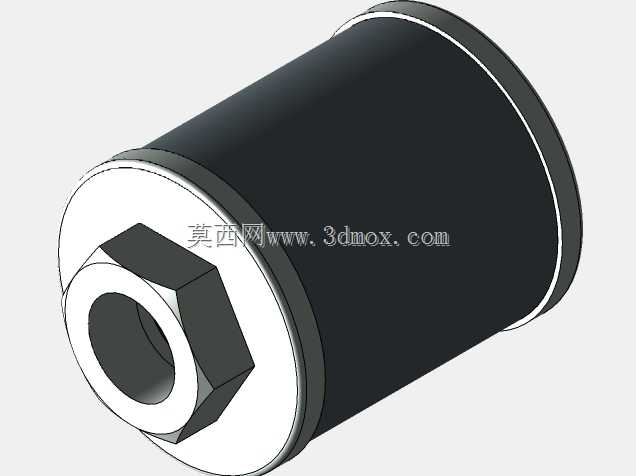

液压系统用3/4NPT螺纹接口吸滤器结构

这款吸滤器主要适配液压系统的吸油回路，安装在液压泵的吸油口位置，用来在油液进入泵体之前拦截油液中残留的金属切屑、橡胶密封碎屑、铸造砂粒等固体杂质，避免杂质随油液进入液压泵造成泵内齿轮、柱塞、配流盘等精密配合面的磨粒磨损，从源头降低液压泵早期失效的概率，延长整个液压系统的元件使用寿命。其接口采用3/4NPT锥管螺纹设计，安装时依靠螺纹锥面的挤压变形实现密封，无需额外加装密封垫片即可满足低压吸油回路的密封要求，适配市面上多数同口径规格的液压泵吸油口，安装时只需控制螺纹旋合深度即可保证连接可靠性，不会出现过拧导致的螺纹开裂或是旋合不足导致的漏气、漏油问题。滤层采用折叠式结构设计，在有限的筒身外形尺寸下最大化了有效过滤面积，相比同体积的网式平纹滤芯，通流能力提升40%以上，能够在吸油回路的负压工况下保持足够的通流量，不会因为滤芯阻力过大造成液压泵吸空，进而避免泵内气蚀、系统噪音过大、执行元件动作迟滞等问题。端盖采用一体注塑成型的六角结构，安装和后期更换滤芯时可以直接用普通开口扳手夹持施力，无需定制专用拆装工具，日常维护操作便捷。滤筒的折波结构做了定型处理，在油液长期冲刷、负压抽吸的工况下不会出现滤层倒伏、变形的问题，能长期保持稳定的过滤精度和通流能力。建模过程中严格遵循液压辅件的实际安装边界，筒身外径、接口伸出长度、六角端盖的对边尺寸都完全匹配实物的安装空间要求，在做液压站整体布局设计时，可以直接调用该模型进行装配干涉检查，提前预判安装时是否会和油箱内壁、管路接头、其他阀组产生位置冲突，减少后期现场安装时的整改工作量。模型还原了滤芯端盖的密封贴合面结构，能直观展示滤芯和泵吸油口对接时的密封位置，方便设计人员在做管路布局时预留足够的拆装操作空间，确保后期更换滤芯时不需要拆解周边其他元件即可完成操作。
