快插式车用气体过滤装置结构设计

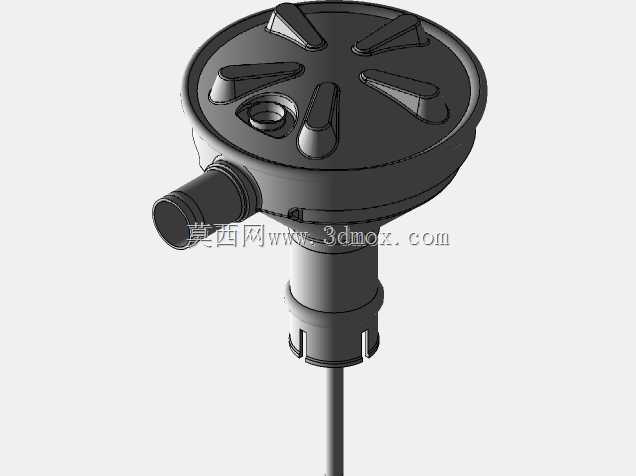

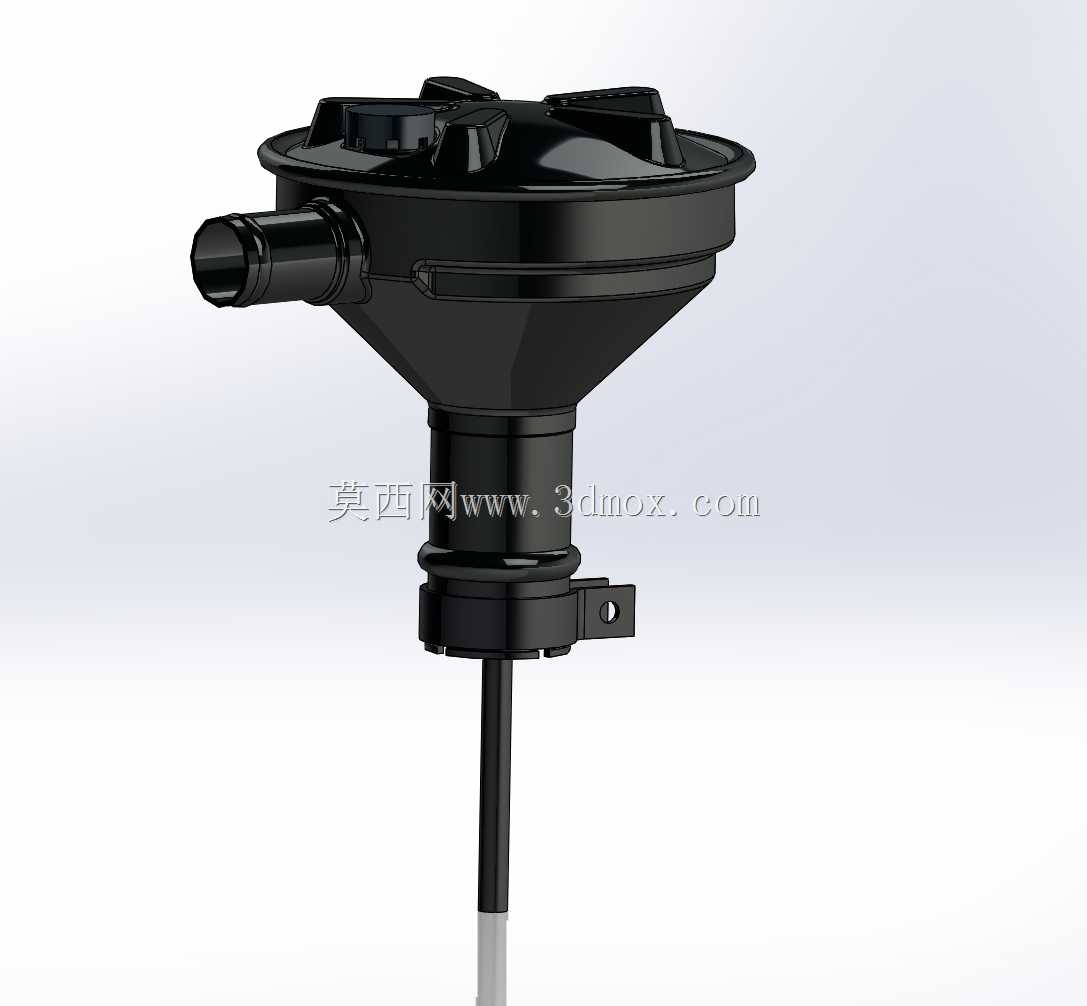

这款过滤装置主要面向车用低压气路系统设计，可适配曲轴箱通风、燃油蒸发脱附、低压进气支路等对杂质拦截有要求的管路场景，核心作用是滤除气路中携带的固体碎屑、粉尘颗粒、油泥结块等杂质，避免杂质进入下游精密阀件、传感器或燃烧腔，造成卡滞、磨损、计量失准等故障。从结构设计来看，整体采用上盖快拆、下座集成安装的分体式布局，上盖为漏斗形导流腔体，侧置的竹节式快插接头可直接对接对应外径的橡胶或尼龙气管，无需额外卡箍即可实现可靠密封，装配效率比传统螺纹接头提升40%以上；腔体内部预留了标准滤芯安装位，上盖与下座通过旋扣结构锁紧，配合端面密封圈实现腔体密封，后期更换滤芯时无需拆卸整个阀体，仅需旋开上盖即可完成操作，维护便捷性较好。下座部分集成了带固定孔的卡接耳片，安装时可通过单个螺栓将阀体固定在车身或发动机舱的支架上，避免车辆运行过程中管路振动导致阀体移位、接头松脱；向下延伸的插管结构可直接对接下游管路，整体流道采用顺滑的锥面过渡设计，无直角突变结构，能有效降低气路阻力，减少压损，避免因流道突变产生的紊流噪音。设计过程中充分考虑了车用场景的振动、温度交变工况，壳体壁厚做了均匀化处理，避免厚薄不均导致的注塑缩痕、应力集中问题，卡接耳片位置做了加强筋结构提升抗扭强度，可承受15N·m的安装扭矩不发生断裂。安装边界方面，侧置接头的轴向长度控制在合理范围，不会与周边管路、线束发生干涉，整体高度适配常规发动机舱的布置空间，插管外径与主流车用气路管路尺寸匹配，可直接替换同规格的老式过滤阀体，无需改动原有管路布局。流道设计上，进气侧沿漏斗切线方向进入腔体，可利用离心作用提前分离大颗粒杂质，减轻滤芯的过滤负荷，延长滤芯使用寿命，出气侧位于腔体底部中心位置，可保证经过滤芯过滤后的洁净气体平稳进入下游管路，不会出现偏流现象。
