航空涡轮喷气式发动机外观结构设计

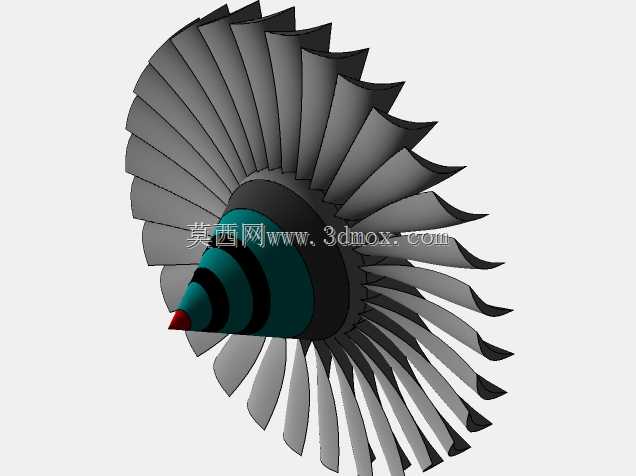

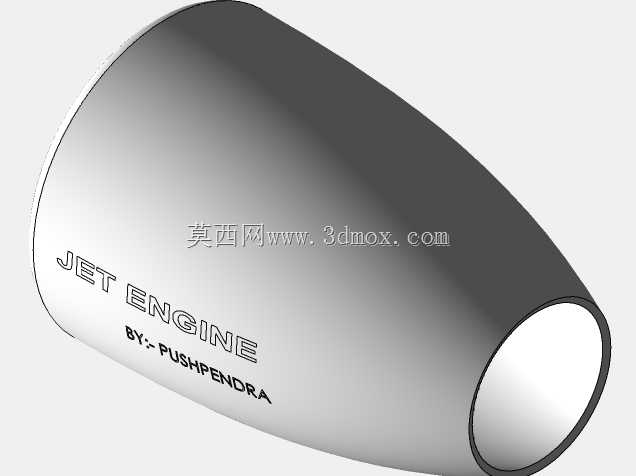

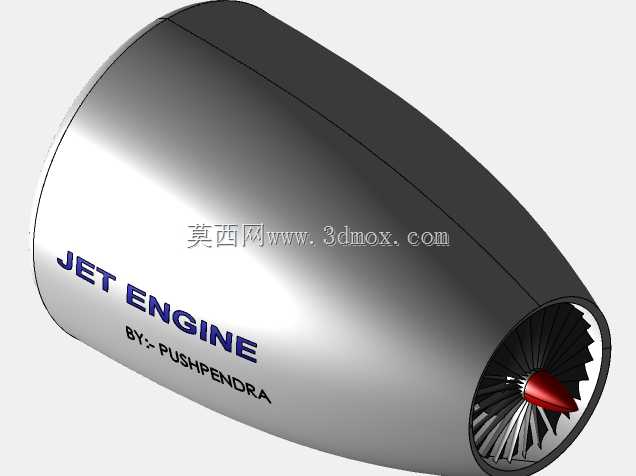

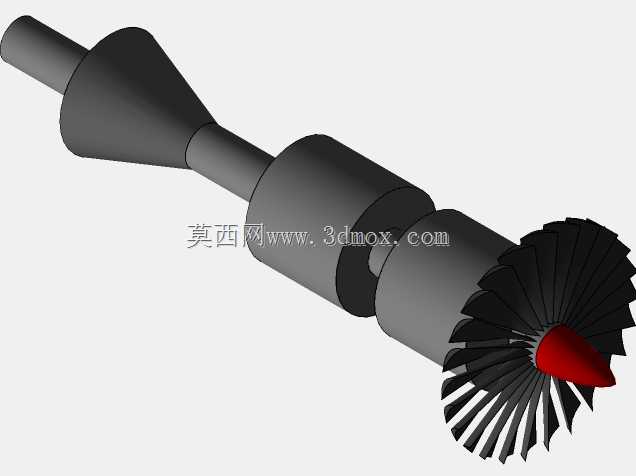

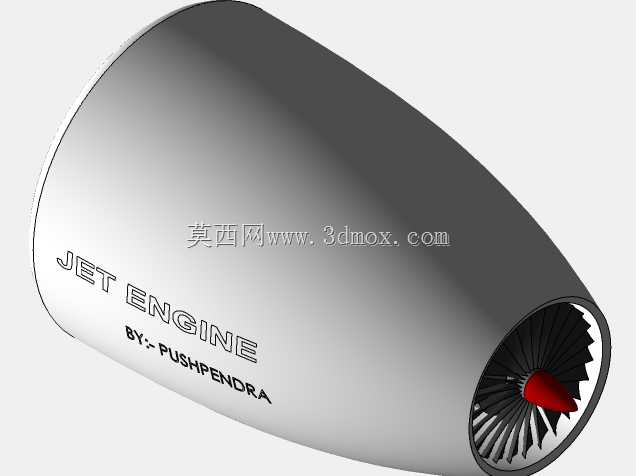

在航空动力装备的结构设计环节，这类喷气发动机的三维结构搭建，需要优先匹配装机场景的边界约束——民用支线客机、军用教练机的动力舱安装位，对发动机的最大外径、进气道唇口曲率、尾喷口延伸长度都有严格的尺寸限制，建模时需要先锁定安装法兰的定位基准，再向外逐层推导外壳型面，避免后续装配时出现与机身蒙皮、管路支架的干涉问题。从实际用途来看，该结构对应大涵道比涡喷发动机的前端进气与风扇增压段，核心功能是将高速来流进行整流减速，通过一级风扇叶片对气流进行初步加压，为后续压气机、燃烧室的核心工作段提供稳定的进气条件，外壳上的标识区域也预留了型号喷涂、检修标识的安装位，符合外场维护的可视化需求。设计思路上，外壳采用流线型纺锤曲面，从进气道唇口开始做渐进式收窄过渡，既保证来流的附面层厚度控制在合理区间，降低进气紊流带来的风扇叶片振动风险，也能减少外壳表面的气动阻力，曲面建模时全程采用G2连续曲率过渡，避免出现应力集中的棱角区域，匹配航空铝合金薄壁壳体的加工工艺要求。风扇段的叶片采用等距阵列布局，每片叶片的翼型截面都沿径向做扭转角度渐变，适配不同半径位置的气流线速度差，保证进气加压效率的均匀性，叶片根部与轮盘的连接位置预留了榫头安装槽的结构空间，可直接对接后续的轮盘、转轴详细设计。安装边界方面，该模型的尾端预留了与核心机段连接的环形法兰定位面，法兰上的螺栓孔位做了等距圆周阵列，可直接适配标准航空紧固件的装配尺寸，外壳侧面预留了传感器安装座的凸台结构，可用于安装进气压力、温度检测探头，不需要后续在壳体上二次加工开孔，破坏薄壁结构的强度。日常教学与结构验证场景中，这类模型可用于航空发动机入门结构认知、进气道曲面建模思路演示，也能作为动力舱布局设计的占位模型，用于验证整机装配时的空间干涉问题，帮助设计人员快速完成动力系统的初步布局调整，减少后续详细设计阶段的反复修改工作量。
