民航客机用大涵道比喷气发动机外观结构

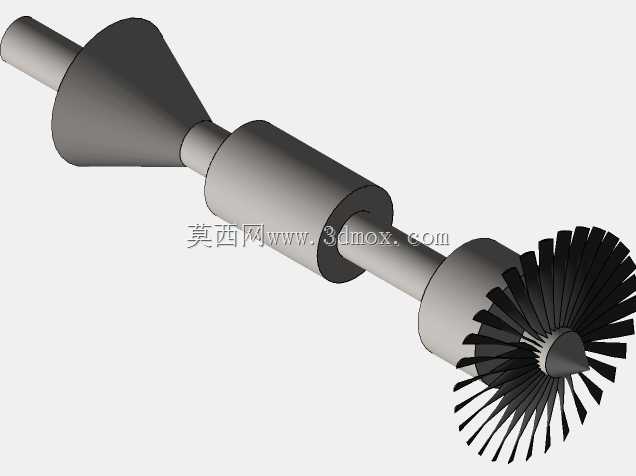

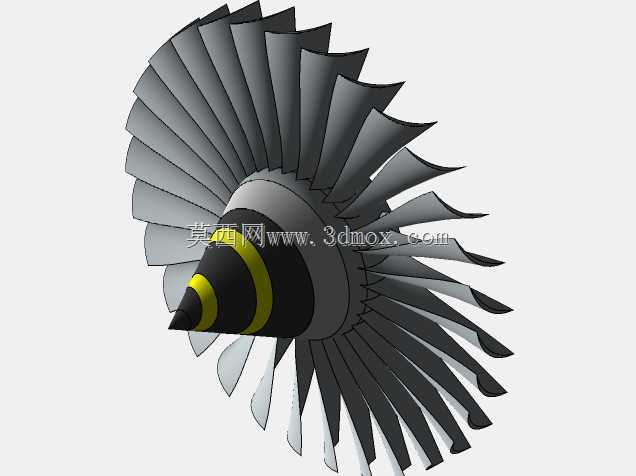

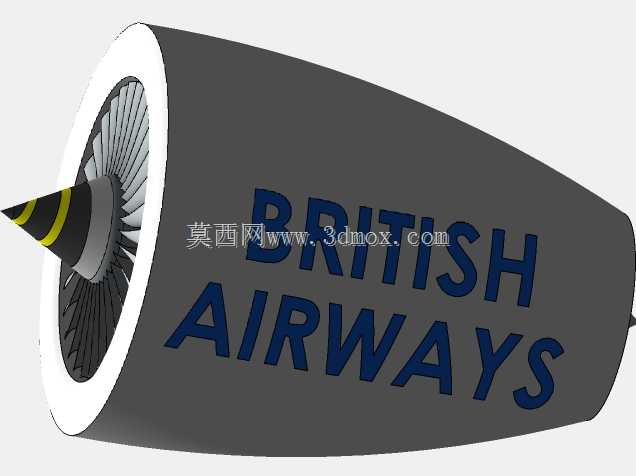

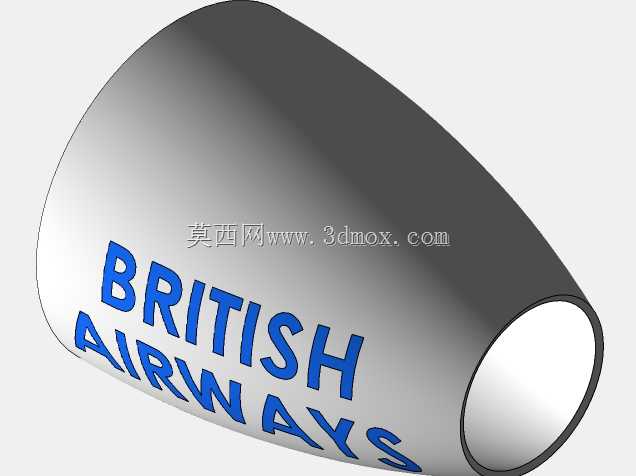

这款喷气发动机的三维结构还原，核心面向民用航空动力系统的结构认知、教学演示与外观适配设计场景，覆盖民航客机动力选型参考、航空科普教具开发、机务维修实训模拟等多个实际应用方向。从实际用途来看，该类大涵道比喷气发动机是中远程民航干线客机的核心动力来源，依靠前端风扇吸入空气完成多级压缩后，在燃烧室与燃油混合燃烧产生高温高压燃气，一部分燃气驱动涡轮带动前端压气机与风扇持续运转，另一部分高速喷出产生推力，为客机提供巡航阶段的主要动力，同时兼顾低速起降阶段的推力输出效率，降低单位燃油消耗。从功能特性上，模型还原了发动机短舱的完整外部轮廓，短舱外壁预留了航司标识涂装的展示区域，进气道唇口做了圆弧过渡处理，符合实际气动减阻设计要求，尾喷口为圆形收敛结构，匹配亚音速巡航阶段的排气流速需求。设计思路上优先还原了外部装配边界，短舱整体为回转类变径结构，前端进气口直径大于尾喷口直径，整体长度与直径的比例符合现役大涵道比涡扇发动机的常规比例范围，安装节位置预留于短舱上部的承力区域，匹配机翼吊装的安装形式，可直接适配常规下单翼民航客机的吊挂接口尺寸，安装时需预留短舱周边与机翼、起落架舱的安全间隙，避免飞行过程中出现结构干涉。结构层面还原了压气机与涡轮共轴的核心布局特征，外部未做多余的管线凸起处理，重点突出短舱的气动外形特征，可用于开展短舱气动外形优化、涂装方案展示、发动机吊装位置干涉检查等设计工作，也可作为航空类教学的直观演示载体，帮助从业者理解喷气发动机的外部结构组成与安装匹配逻辑。
