内螺纹连接手动闸阀结构设计

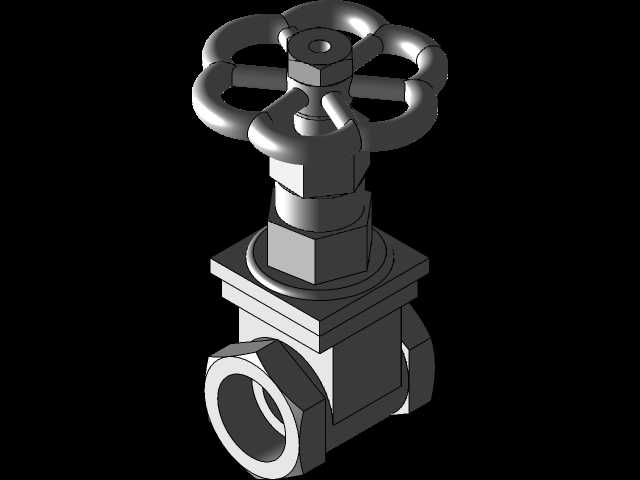

这款手动闸阀的结构设计，核心围绕低压流体管路的截断隔离需求展开，在民用给排水、小型化工支路、暖通循环水系统、普通工业压缩空气管路中都有广泛适配场景，区别于调节类阀门，它的核心作用是实现管路通断的完全隔断，而非对管路流量做线性调节，因此密封副的设计优先级远高于流阻优化。从结构布局来看，手轮采用轮辐式镂空设计，操作时可提供足够的施力力臂，无需额外加装辅助扳手即可完成启闭动作，手轮与阀杆的连接采用方榫配合结构，能有效传递操作扭矩，避免长期操作出现打滑松脱的问题。阀杆部分采用明杆适配的梯形螺纹传动，螺纹段做了足够的长度冗余设计，保证闸板完全提升时，阀瓣不会遮挡管路通径，最大限度降低全开状态下的流体阻力。中腔部分采用方形阀体上盖结构，相比圆形上盖，在同等壁厚下具备更好的抗形变能力，可承受管路内的短时压力冲击，上盖与阀体的连接面设置了密封槽，可适配平垫片或缠绕垫片实现静密封，避免中腔出现外漏问题。两端连接采用内螺纹结构，适配常规低压管路的螺纹连接安装方式，安装时无需焊接法兰，仅需在管端加工对应外螺纹即可完成装配，适合小管径管路的快速布设，安装边界上预留了足够的扳手操作空间，阀体两侧的六角结构可配合管钳完成拧紧作业，不会因为操作空间不足导致安装密封失效。闸板部分采用平行密封结构，关闭时通过阀杆的下压力将闸板压紧在阀座密封面上，实现管路的双向密封，可同时阻断来自进出口两个方向的流体压力，不会因为介质流向变化导致密封失效。设计过程中特意优化了流道的过渡结构，在闸板完全开启状态下，流道内部无明显的凸起结构，可减少流体中的杂质在阀腔内沉积，降低长期使用出现闸板卡涩的概率。填料函部分设置在阀杆穿出上盖的位置，可通过压盖螺母调节填料的压紧程度，当阀杆长期动作出现填料磨损外漏时，无需拆解整个阀门即可完成填料的压紧或更换，大幅降低现场维护的工作量。整体结构没有多余的复杂零部件，所有配合面都采用常规机械加工即可实现，加工难度低，适合批量生产，同时零部件的通用化程度高，易损件可直接替换同规格标准件，降低后期运维的备件成本。在安装尺寸的匹配上，阀体的整体高度控制在适配小管径管路安装的空间范围内，不会因为手轮高度过高导致管路布设时出现空间干涉，手轮的外径也做了适配性优化，既保证操作力矩足够，也不会因为手轮过大导致相邻管路的操作空间被挤占。
