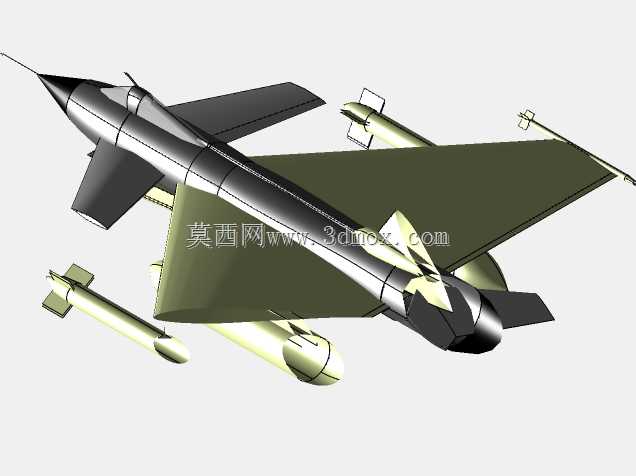

歼十战斗机机身气动外形三维数模

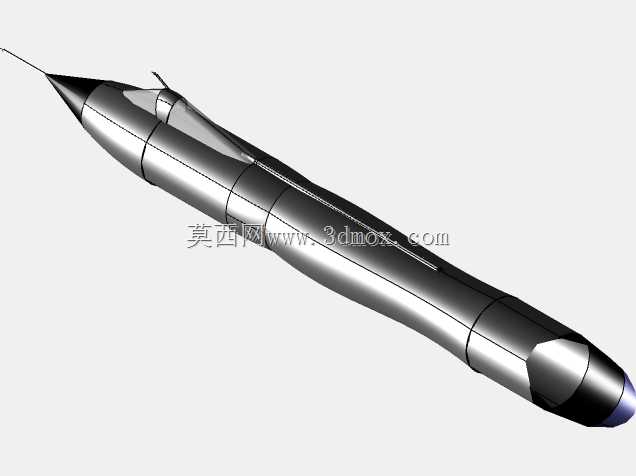

该三维数模完整还原了歼十战斗机的机身气动布局特征，建模过程严格参照实机的气动修形逻辑，从机头激波锥的锥度参数到机身中段的面积律修形，每一处曲面都经过曲率连续性校验，确保数模曲面的G2连续，满足气动仿真的基础精度要求。在航空装备研发场景中，这类高精度机身数模可直接用于初步气动性能校核，配合流体仿真软件完成不同迎角下的机身阻力系数测算，也可作为航电设备安装布局的基准载体，设计人员可依托数模的机身内部空间边界，规划雷达舱、座舱、设备舱、燃油舱的排布位置，提前规避设备安装时的空间干涉问题。从实际用途来看，该数模既可以作为航空类专业教学的演示载体，帮助学员理解第三代战斗机的鸭式布局气动设计逻辑，也可用于航空文创产品的结构开发，为缩比模型制作、仿真模拟教具开发提供精准的外形基准。数模的设计思路围绕气动效率优先的原则展开，机头采用的圆锥形激波锥设计，能够在超音速飞行时有效降低激波阻力，锥面的倾斜角度经过多轮迭代调整，兼顾了雷达罩的安装空间与超音速减阻需求；机身中段采用蜂腰修形，匹配跨音速飞行阶段的面积律要求，降低跨音速飞行时的波阻增量；机身表面的蒙皮分块线完全参照实机的维护口盖布局设置，每一处口盖的位置、尺寸都对应实际维护作业的操作需求，比如设备舱对应的口盖预留了足够的开启操作空间，机务人员可快速完成内部设备的检修更换。数模的外形尺寸严格按照实机比例缩放还原，机身总长、翼展、机身最大直径的比例关系完全符合实机参数，安装边界方面，数模预留了机翼、鸭翼、垂尾、起落架的安装接口，接口的位置精度、配合公差都按照装配要求设置，后续拓展建模时可直接在对应接口位置加装对应部件，无需重新调整机身基准。机身尾部的发动机舱段采用收敛式修形，匹配发动机喷口的安装尺寸，舱段内部预留了发动机安装的支撑结构位置，可直接适配对应型号的发动机数模装配；机身表面的天线基座、传感器安装座的位置也都按照实机布局还原，每个安装座的平面度都满足设备安装的基准要求，不会出现安装面倾斜导致的设备探测角度偏差问题。
