微型可调夹紧工装夹具结构设计

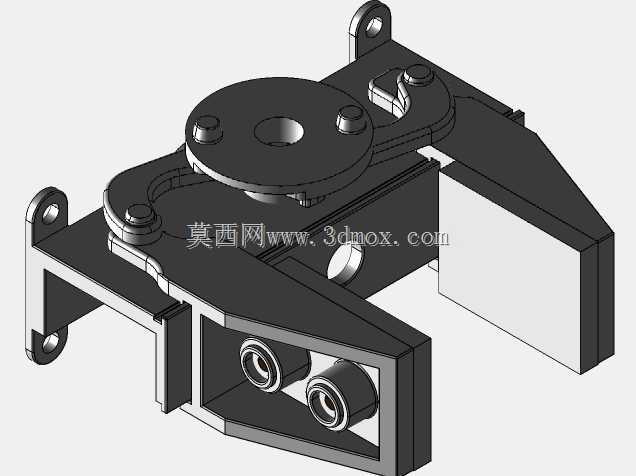

　　在小型精密零件加工、装配及检测工位中，这类微型夹紧机构的应用场景十分广泛，常见于3C电子零部件的点胶工位夹持、小型五金件的铣削加工定位、精密装配线的工件固定环节，针对尺寸偏小、装夹空间受限的作业场景，常规大型虎钳或通用夹具往往存在干涉作业路径、夹持力过大损伤薄壁工件的问题，这类紧凑型夹紧结构恰好填补了小空间装夹的需求空白。从实际功能来看，该机构通过旋转顶部的转盘驱动内部凸轮或连杆结构实现夹爪的同步开合，无需额外外接动力源，手动操作即可完成工件的锁紧与释放，夹爪的开合行程经过适配设计，可覆盖常见小型零件的夹持尺寸范围，夹持面做了平面贴合处理，避免点接触造成的工件压痕，同时底部的安装支耳预留了标准安装孔位，可直接固定在工作台面、

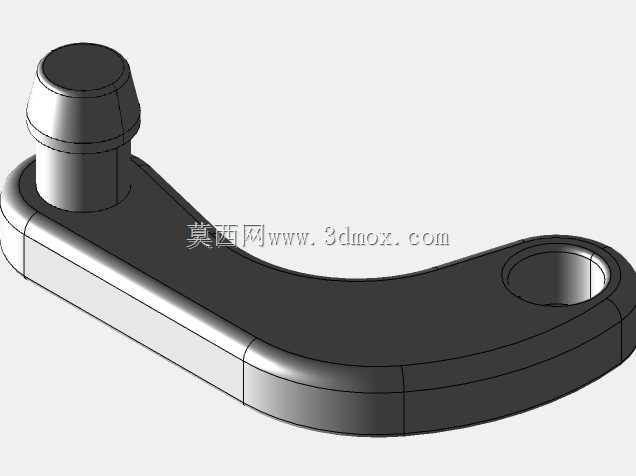

　　滑台或者专用工装板上，安装边界清晰，不会占用过多周边作业空间。设计过程中优先考虑了操作的便捷性，顶部转盘的操作高度高于机构主体平面，操作人员无需俯身即可完成夹紧操作，转盘上的两个固定柱既可以作为手动旋转的施力点，也可搭配气动扳手或电动起子实现快速锁紧，适配不同节拍的生产线需求。机构内部的传动路径做了简化处理，将转盘的旋转运动通过弧形槽转化为夹爪的直线夹紧动作，减少了传动环节的间隙，保证重复装夹的定位精度，夹臂部分采用框架式镂空结构，在保证结构刚性的前提下降低了整体重量，同时镂空区域可避让加工过程中的刀具路径，也方便装配过程中观察内部工件的对位情况。从安装尺寸来看，机构整体的长宽高比例适配小型作业工位，

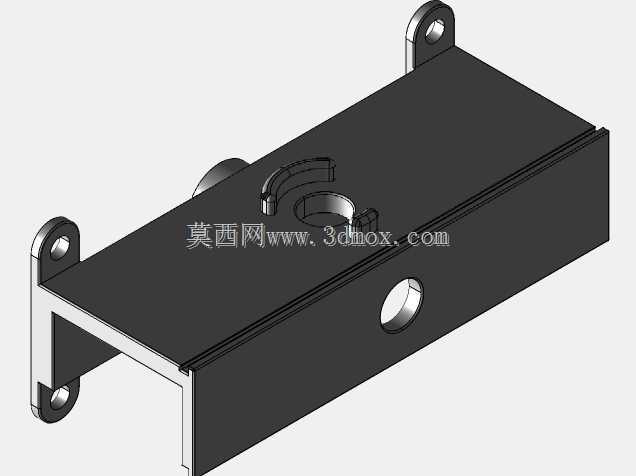

　　底部四个安装支耳分别布置在机构的四角，安装孔的孔距符合常见工装板的孔位标准，无需额外加工转接板即可完成固定，夹爪的闭合高度与工件放置平台齐平，保证工件放置后处于水平状态，不会出现装夹倾斜的问题。机构侧面预留的通孔可搭配定位销使用，针对需要重复定位的工件，可在通孔内安装定位销作为工件的粗定位基准，配合夹爪的夹紧动作实现快速装夹，减少每次装夹的对位时间。在实际使用中，这类夹紧机构的夹持力可通过调整转盘的旋转角度进行控制，针对薄壁塑料件、小型铝件等易变形工件，可控制锁紧力度避免夹伤工件，针对需要较大夹紧力的金属切削工位，可将转盘旋转至锁紧死点位置，依靠机构的自锁特性保证加工过程中夹爪不会松脱，无需额外增加锁紧装置。

　　夹爪部分的安装接口做了通用化设计，可根据不同工件的外形更换适配的夹头，比如针对圆柱形工件更换V型夹块，针对异形工件更换仿形夹头，拓展了机构的适用范围，不需要整体更换夹具即可适配多品种小批量的生产需求。机构的主体结构采用板材拼接加工方式，大部分零件可通过铣削、线切割工艺完成加工，加工难度低，后期维护时可单独更换磨损的夹爪或传动部件，降低了工装的维护成本。在装配调试环节，各部件的配合公差经过合理匹配，转盘旋转过程中无卡滞现象，夹爪开合过程中保持平行移动，不会出现偏摆导致的工件夹持歪斜问题，内部传动部件的接触面做了耐磨处理，长期重复使用后不会出现明显的间隙增大问题，保证装夹精度的稳定性。
