直升机机载合成视觉航电显示单元

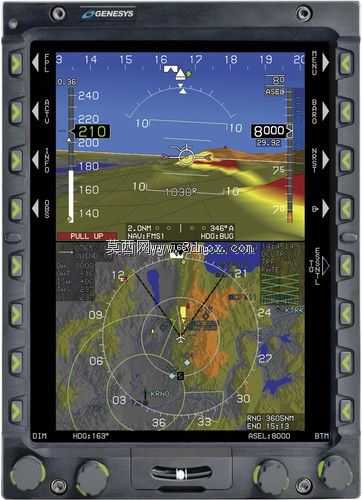

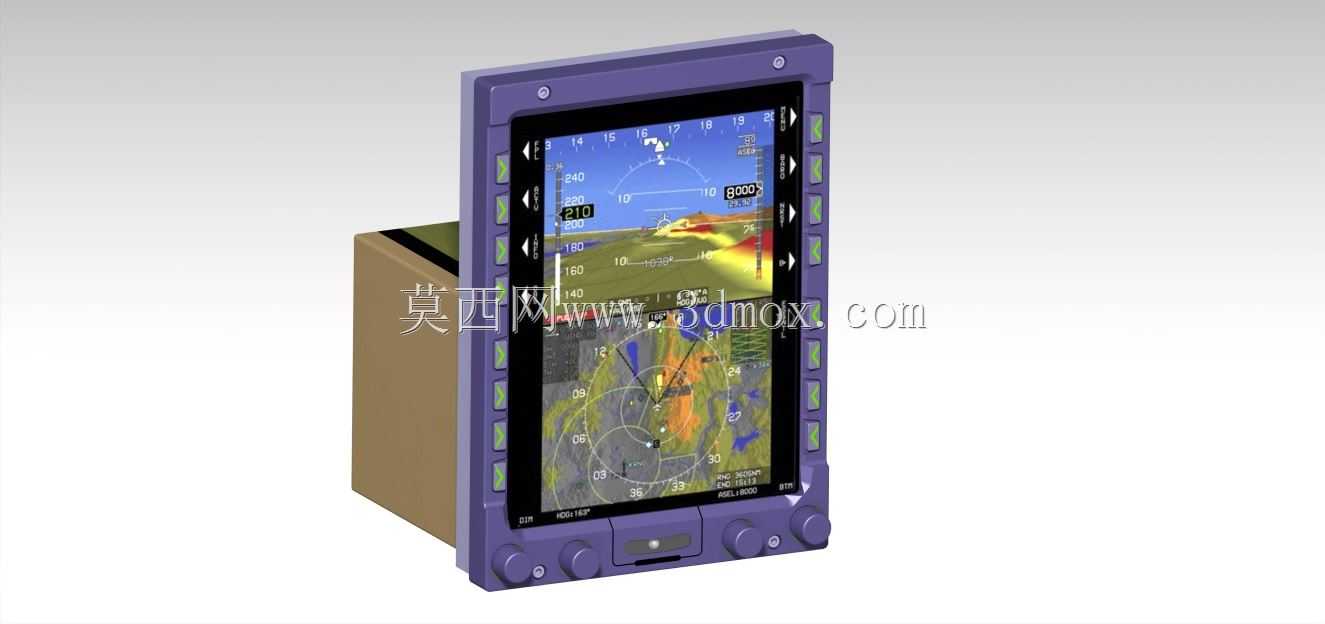

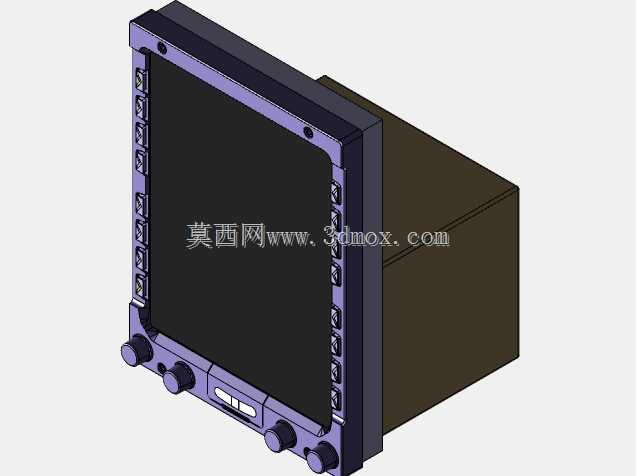

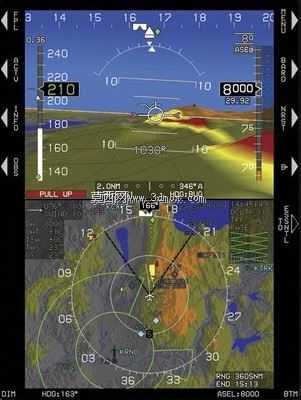

这款航电显示单元是直升机综合航电系统的核心交互终端，主要适配通用直升机、轻型固定翼通航飞机的座舱改装与新机配套场景，承担飞行态势感知、导航参数输出、告警信息提示的核心功能，替代传统分立机械仪表，大幅压缩座舱仪表阵列的安装空间，降低飞行员的信息获取负荷。从实际使用场景来看，该设备可在低能见度起降、复杂地形低空飞行、夜间目视飞行等场景下，通过合成视觉渲染输出叠加地形高程、障碍物标识、飞行路径引导的动态画面，让飞行员无需依赖外部目视参考即可掌握周边空域与地形态势，减少可控飞行撞地风险。设备整体采用标准机载航电的上架式安装结构，前面板为矩形硬质边框，侧边预留对称的快卸锁安装位，适配通用航电安装架的标准卡槽，安装时可直接推入座舱仪表板预留的安装位，通过后部的矩形连接器完成供电、数据总线、视频信号的对接，无需额外设计转接结构，安装边界符合通航飞机座舱仪表的通用开孔尺寸规范，可直接替换同规格的传统EFIS显示单元。前面板的物理按键沿显示屏左右两侧对称排布，每个按键对应不同的显示页面切换、参数确认功能，按键采用凸起式防滑设计，飞行员佩戴飞行手套也可准确操作，屏幕下方设置的调节旋钮可完成屏幕亮度调节、显示参数微调、页面缩放操作，适配不同光照环境下的显示需求。设计过程中充分考虑机载设备的使用环境，前面板边框做了圆角钝化处理，避免维护安装过程中划伤操作人员，设备后部的壳体采用轻量化金属材质，兼顾结构强度与散热需求，屏幕表面覆盖防眩光硬化涂层，可抵御座舱内的强光反射，同时避免日常清洁、轻微剐蹭对屏幕表面造成损伤。从功能逻辑来看，该显示单元可接入大气数据系统、卫星导航接收机、惯性测量单元、地形数据库、空中交通告警系统的多路数据，将所有参数整合到统一的显示界面中，主飞行画面可同时输出姿态指示、空速、高度、垂直速度、航向等核心飞行参数，合成视觉画面可根据飞机实时位置与姿态动态渲染前方地形，叠加预设的飞行航线、障碍物位置、备降场标识，飞行员可通过侧边按键快速切换主飞行页、导航页、发动机参数页、系统告警页等不同显示界面，单块屏幕即可覆盖传统六块机械仪表的全部显示功能。
